3S
C. Manija de la bomba
A. Eje de la bomba
B. Perno
D. La tuerca

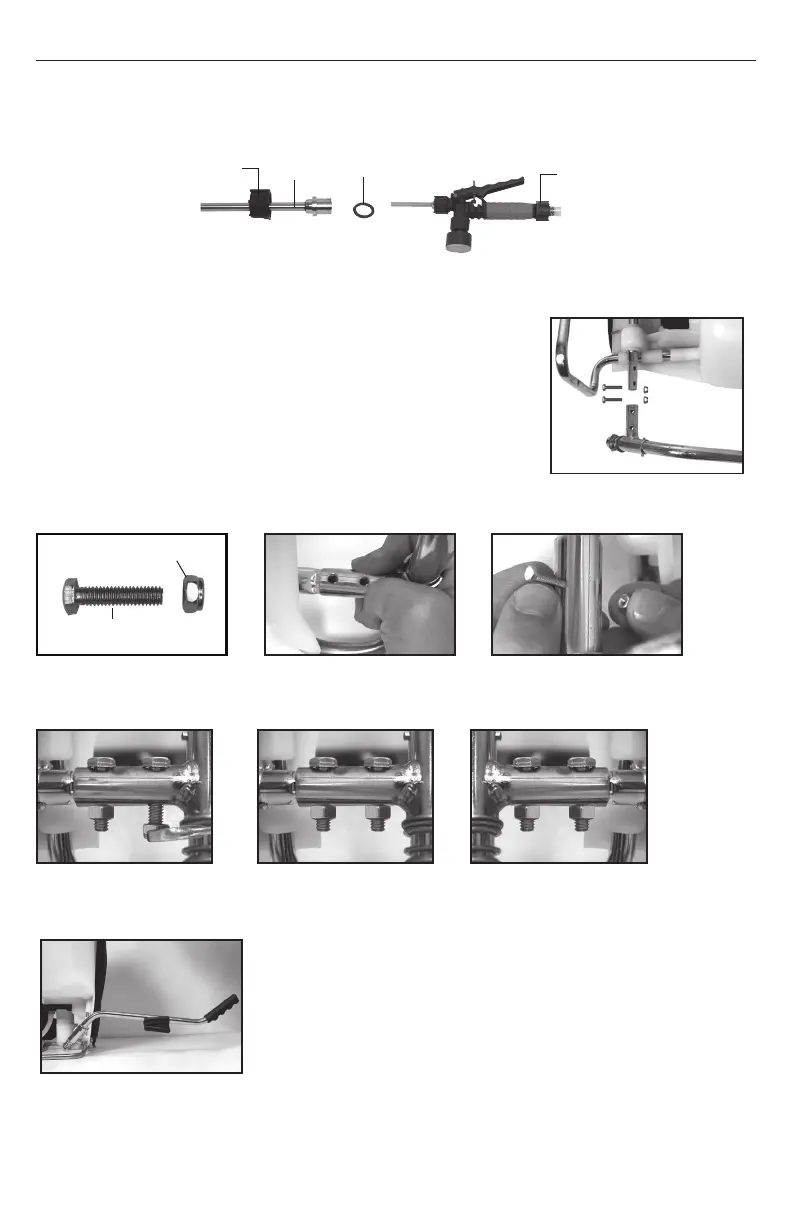

INSTALACIÓN DE LA MANIJA DE LA BOMBA
Se puede instalar la manija de la bomba en cualquiera de los dos lados del
eje de la bomba (A). Para instalar la manija de la bomba, coloque la manija (C)
sobre el eje (A) alineando el orificio de la manija de la bomba con el orificio
del eje. Deslice el perno (B) a través del orificio alineado como se muestra
en las figuras 1 a 4. Apriete la tuerca (D) al perno. Hay orificios en la manija
de la bomba para permitir su montaje en el lado derecho (fig.5) o en el lado
izquierdo (fig. 6).
Figura 2
Alinee los orificios
Figura 5
En el lado izquierdo
Figura 6
En el lado izquierdo
Figura 3
Deslice los pernos a
través de los orificios
Figure 4
Apriete las tuercas a los
pernos
Figura 1
Perno con rosca
Contratuerca de nylon
Figure 7
En el lado derecho
Manija de la bomba
posicionada para
su uso (se muestra
en el lado derecho)
Tuerca de
retención
Varilla Anillo “O” Válvula de
apagado
MONTAJE DE LA VARILLA
1. Asegúrese de que el anillo “O” esté instalado en el extremo de la varilla pulverizadora.
Inserte la varilla a la válvula de cierre.
2. Gire y apriete la tuerca de retención sobre la válvula de cierre en el sentido de las agujas del reloj.
Manual del operador del pulverizador de mochila Chapin - Español
