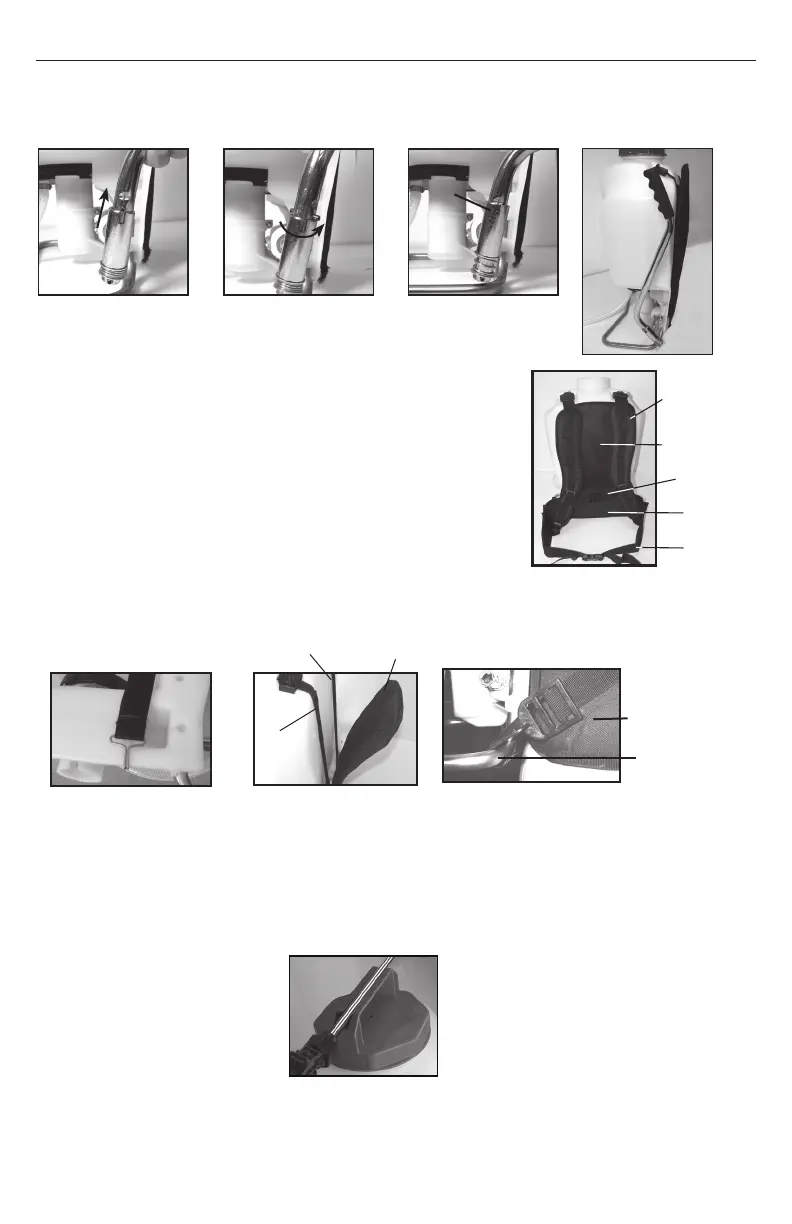

INSTALACIÓN DE LAS CORREAS PARA HOMBROS
La correa de la mochila viene con varios accesorios, entre
ellos, la correa para hombros, la correa de pecho, el cinturón, el
apoyo lumbar y la almohadilla para la espalda (figura 1). La parte
superior de la correa para hombros y la correa de la almohadilla
para la espalda están sujetas a la parte superior del tanque y no
son desmontables. La correa de la almohadilla para la espalda
se sujeta a la base del tanque (figura 2). La almohadilla para la
espalda se sujeta a la correa con velcro y es desmontable (figura
3). La correa del apoyo lumbar se sujeta al tubo de base, en la
parte inferior del tanque (figura 4).
Figura 2
Sujeción de la correa de la
almohadilla para la espalda
Correa de la almohadilla
para la espalda
Almohadilla para la
espalda desmontable
Sujeción
de velcro
Figura 3
Almohadilla para la
espalda desmontable
Apoyo
lumbar
Tubo de base
Figure 4
Sujeción de la correa
Figura 1
Montaje de la correa
Correa para
hombros
Almohadilla
para la espalda
Correa de
pecho
Apoyo
lumbar
Cinturón
PARA GUARDAR LA MANIJA DE LA BOMBA
Jale
hacia
arriba
Gire
180º
Inserte
en la
ranura
SUJETADOR DE VARILLA
PULVERIZADORA
La varilla pulverizadora se
encaja fácilmente en la
manija.
Manual del operador del pulverizador de mochila Chapin - Español
