Assemblage initial de la machine (le cas échéant)
Si elle est livrée par un distributeur local, la série PC doit être entièrement assemblée, inspectée et prête à l'emploi. Pour certains clients, le PC120
est expédié directement depuis l'usine, la machine étant posée verticalement sur la palette pour faciliter le transport. Veuillez suivre les
instructions ci-dessous pour l'assemblage initial.
Barre de traction
Outils nécessaires : Clés de 17, 19 et 24 mm

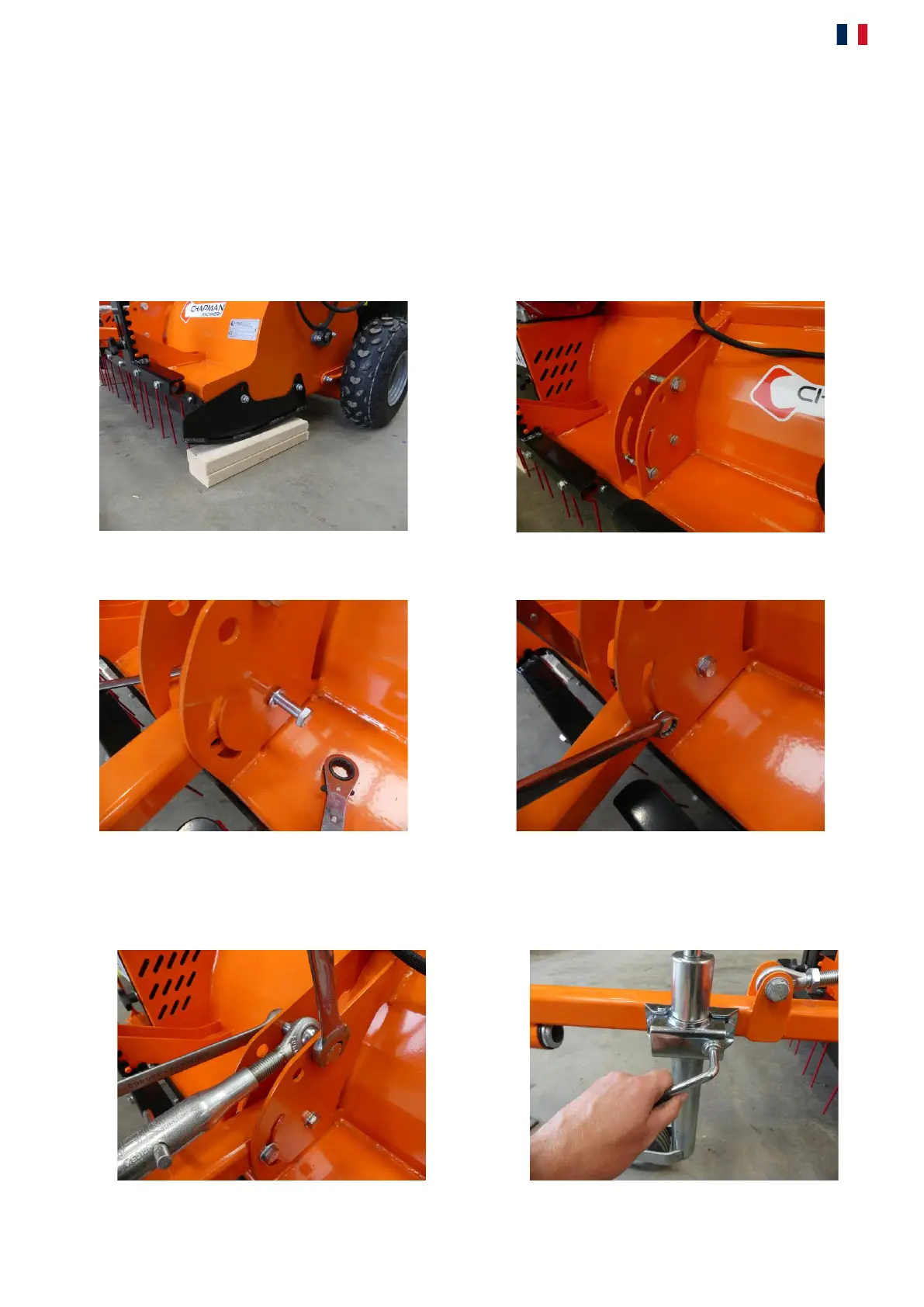

1. Abaissez doucement le nettoyeur de paddock en plaçant des
supports sous les plaques de protection noires.
2. Retirez les trois boulons du support de la barre d'attelage (voir ci-
dessous), en notant le nombre et l'emplacement des rondelles afin
qu'elles soient montées selon le bon nombre lors du réassemblage.
3. Ensuite, installez le boulon M12 LE PLUS EN ARRIÈRE en bas à
l'arrière du support de la barre de traction en présentant la barre de
traction, en insérant le boulon et en fixant les rondelles et l'écrou
sans les serrer.
4. Ensuite, installez le boulon et l'écrou M12 LE PLUS EN AVANT dans
la fente située à l'avant du support de la barre de traction, en
insérant à nouveau les rondelles et les écrous sans les serrer
5. En soutenant le poids de la barre d'attelage, soulevez-la jusqu'à ce
que le dispositif de réglage de la barre d'attelage soit aligné avec le
dernier boulon M16 au sommet du support de la barre d'attelage,
en installant les rondelles et les écrous sans les serrer. Il doit y avoir
une douille d'espacement en aluminium de chaque côté du
dispositif de réglage lui-même (non montré sur l'image).
6. Serrez le boulon M16 supérieur et l'écrou à l'aide d'une clé de 24 mm
de manière à fixer l'ensemble sans déformer le support orange de la
barre d'attelage vers l'intérieur. De même, les 2 boulons M12 doivent
être serrés à l'aide d'une clé de 19 mm afin que le support de la barre
de traction ne soit pas déformé vers l'intérieur et qu'il puisse se
déplacer librement lorsque le dispositif de réglage de la hauteur est
tourné
7. Enfin, installez la roue jockey en desserrant le collier, en insérant la roue jockey dans le collier et en serrant fermement.
