Español
33
Montaje inicial de la máquina (si procede)
Si la entrega la realiza un distribuidor local, el Limpiador de la serie PC debería venir completamente montado, inspeccionado y listo para funcionar.
A algunos clientes el PC120 se les envía directamente de fábrica, en posición vertical sobre el palé para facilitar su transporte. Seguir las siguientes
instrucciones para realizar el montaje inicial:

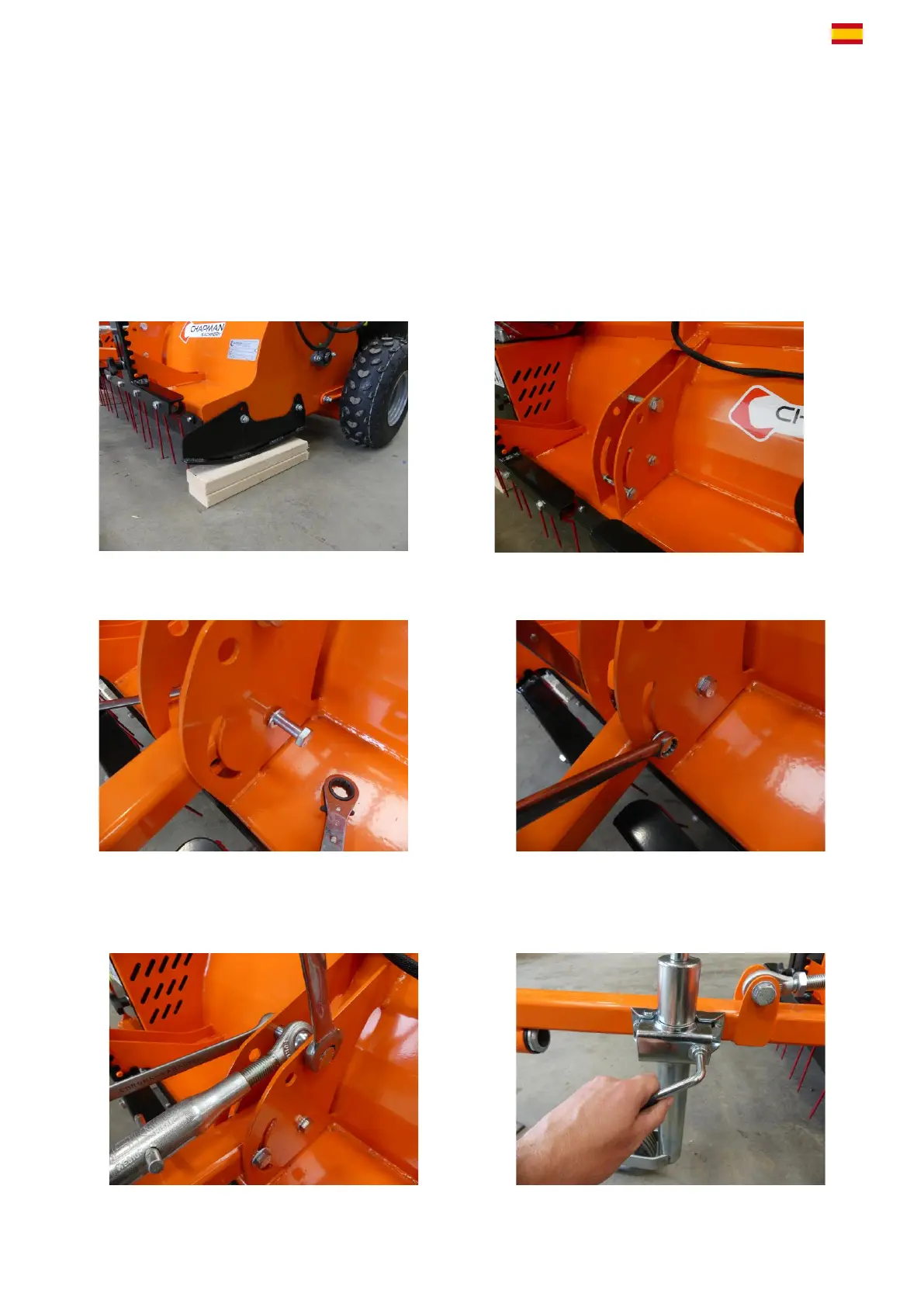

Barra de enganche
Herramientas necesarias: Llaves de tubo de 17, 19 y 24 mm
7. Bajar suavemente el limpiador de potreros y colocar soportes
debajo de las placas antiderrapantes negras.
8. Retirar los tres pernos del soporte de la barra de enganche
(mostrados a continuación) y tomar nota del número y la ubicación
de las arandelas para que se vuelvan a colocar correctamente tanto
en número como en ubicación al volver a montar.
9. A continuación, instalar el perno M12 REARMOST en la parte
inferior trasera del soporte de la barra de enganche mostrando la
barra de enganche, insertando el perno y colocando las
arandelas y la tuerca sin apretar.
10. A continuación, introducir el perno y la tuerca M12 MÁS
DELANTEROS en la ranura de la parte delantera del soporte de la
barra de enganche y colocar de nuevo las arandelas y las tuercas,
pero no apretarlas.
11. Soportando el peso de la barra de enganche, levantar hasta que
el regulador de la barra de enganche esté en línea con el último
perno M16 en la parte superior del soporte de la barra de
enganche y colocar las arandelas y las tuercas, pero no
apretarlas. Debe haber un casquillo espaciador de aluminio a
cada lado del propio regulador (no se muestra en la imagen).
12. Apretar el perno y la tuerca M16 superiores con unas llaves de tubo de
24 mm para fijar el conjunto sin deformar hacia dentro el soporte de la
barra de enganche de color naranja. Asimismo, hay que apretar los 2
pernos M12 con unas llaves de tubo de 19 mm para que el soporte de
la barra de enganche no se deforme hacia el interior y pueda moverse
libremente al girar el regulador de altura.
7. Por último, instalar la rueda de maniobra en tierra desenrollando la abrazadera, insertando dicha rueda en la abrazadera y apretando ésta bien.
