Chappee EDENA EVOLUTION EF 1.22 - Page 9

BP
TA
LEGENDE
TR Thermostat de la chaudière
TF Thermostat des fumées
TS Thermostat de sécurité
TP Thermopile
T Thermocouple
VP Bobine pilote
BP Bobine principale soupape gaz
TA Thermostat d'ambiance
NOTE : Câbles 1 x 2,5 mm

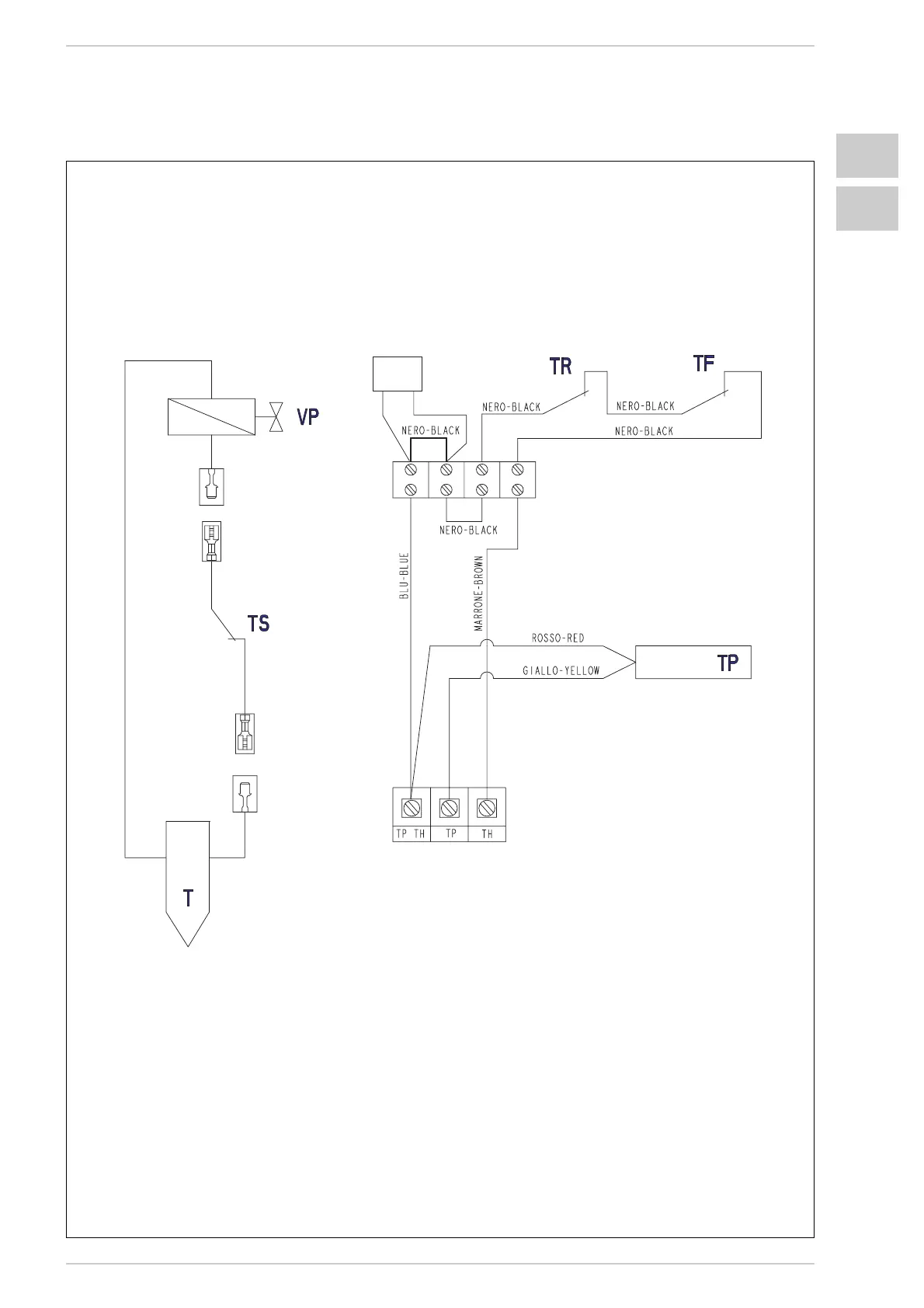

2.4.1 Branchement électrique (fig. 5)
Fig. 5
9
FR
ENG
