7

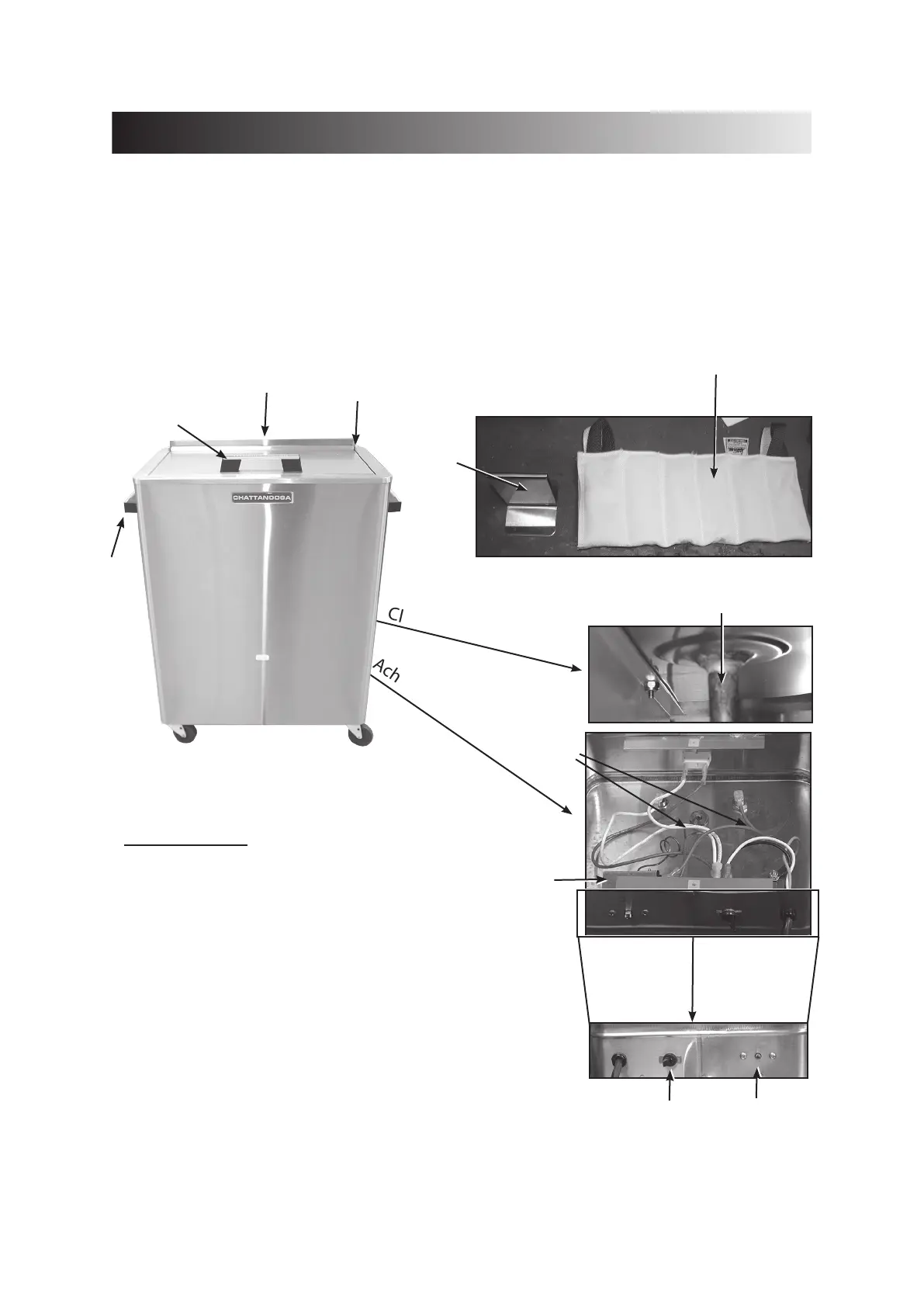

Close-up achteraanzicht
(rechtsonder)
17. Hot Pac 23. Zijhandgreep
18. Neck Pac inlegstuk 24. Thermostaat, hydraulisch
19. Afvoer, koperen buis 25. Intensiteitsregeling thermostaat
20. Moeren dekselscharnier 26. Aan/Uit-schakelaar
21. Deksel knop/handgreep 27. Interne bedradingsbundel
22. Dekselscharnier
17
18
22
Schema (VERVOLG)
20
21
23
19
Niet afgebeeld:
28. Roestvrijstalen draadrek
29. Afvoerklep, kogel - 1/2 bij vervanging
30 afvoer, slang, aftapkraan
31. Reservetank
32. Buitenmantel
33. Thermo Laag water-set
34. Deksel sethandgreep
35. Waterverdeler
36. Beugel, elementondersteuning(2 elk) [al
leen M-4]
37. Kunststof voetjes
38. 10 amp onderbreker
39. Afvoerslang
Achteraanzicht (ondersteboven)
(verdeeldoos open)
26 25
24
27
Rechterzijde
omhoog
(achteraan-
zicht)
Hydrocollator
®
Heating Units
NOMENCLATUUR
