7

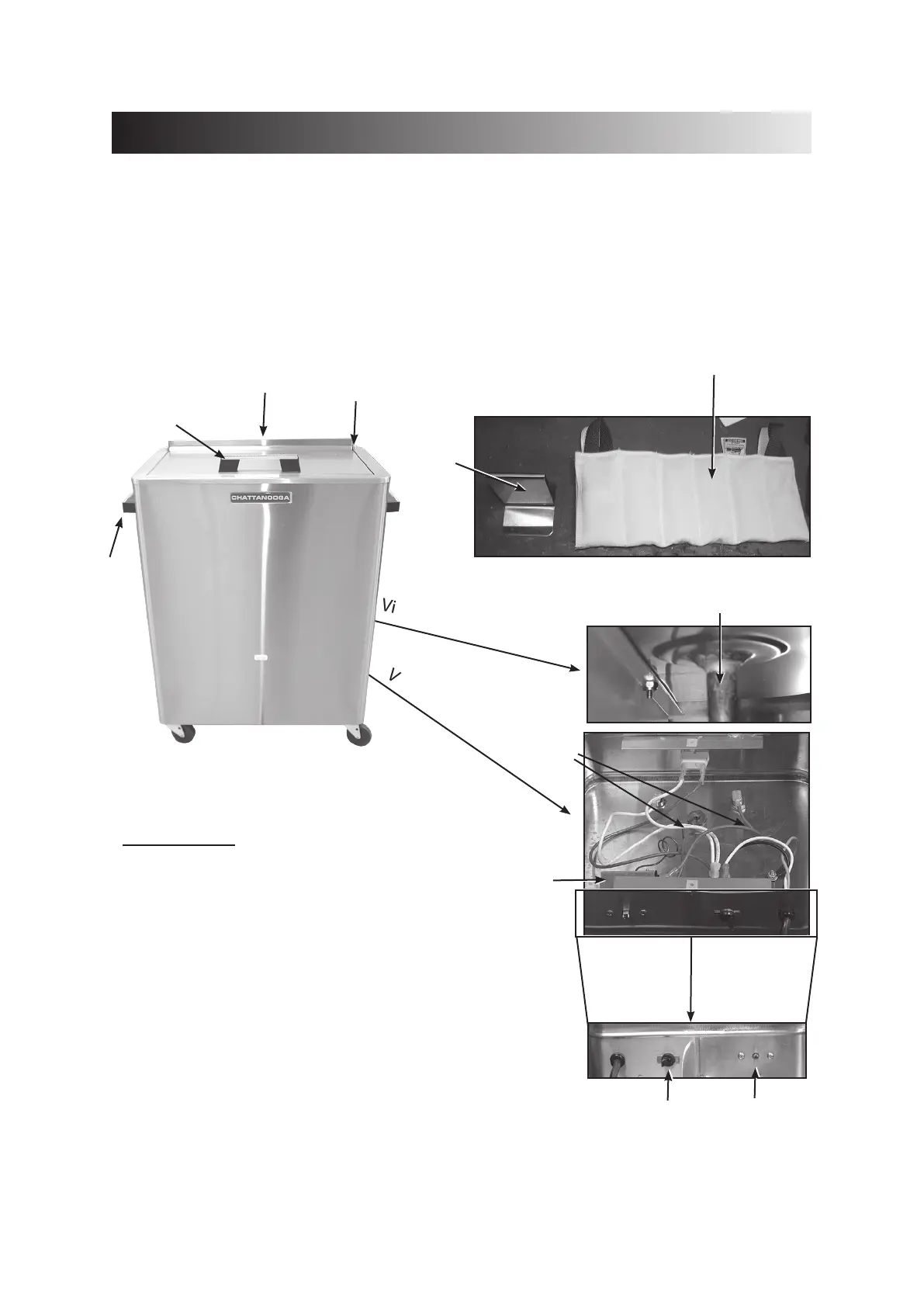

Vista de Pormenor Traseira
(Secção Direita Inferior)
17. Hot Pac 23. Pega Lateral
18. Inserção para Pac de Pescoço 24. Termóstato, Hidráulico
19. Dreno, Tubo de Cobre 25. Controlo de Intensidade do Termóstato
20. Porcas da Dobradiça da Tampa 26. Botão Ligar/Desligar
21. Pega/Manípulo da Tampa 27. Estrutura da Cablagem Interna
22. Dobradiça da Tampa
17
18
22
Diagrama (CONTINUAÇÃO)
20
21
23
19
Não ilustrado:
28. Suporte de Fios em Aço Inoxidável
29. Válvula de Drenagem, Bola - 1/2 em Substituição
30 Dreno, Mangueira, Torneira
31. Reservatório de Substituição
32. Revestimento Externo
33. Kit de água Thermo Low
34. Kit de Pega da Tampa
35. Válvula de Controlo de Água
36. Abraçadeira, Elemento de Suporte (2 de cada) [apenas M-4]
37. Pés em Plástico
38. Disjuntor de 10 amp.
39. Mangueira de drenagem
Vista Traseira (Invertida)
(Caixa J Aberta)
26 25
24
27
Lado Direito
(Vista Traseira)
Hydrocollator
®
Heating Units
NOMENCLATURA
