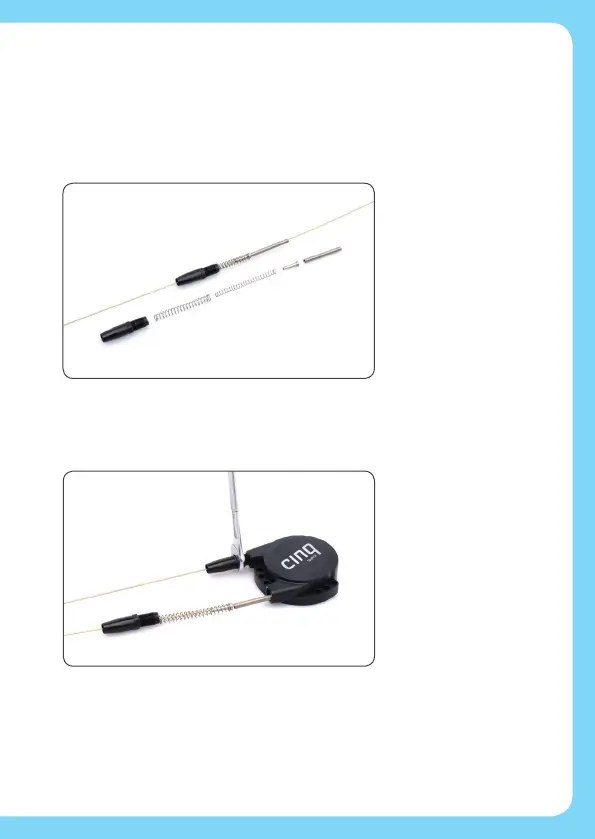

6 Fädele die Rückstellfedern wie auf der nachfolgenden Abbildung
zu sehen auf die Schaltzüge. Fädele auch die Zuggegenhalter mit
dem Außengewinde voran auf die Schaltzüge.
7 Drücke die Rückstellfedern nacheinander leicht mit den Zug gegenhaltern
in das Gehäuse und schraube die Zuggegenhalter mit dem Maulschlüssel
in das Gehäuse ein. (max. Anzugsmoment 2 Nm)
8 Prüfe durch wechselseitiges Ziehen an den beiden Schaltzügen die
Schalteinheit auf deren Funktion. Montiere anschließend die Abdeckung
wieder auf die Shift:R Box.
9 Montiere die Schaltbox wieder am Getriebe wie sie ursprünglich
angebracht war. Das notwendige Drehmoment ist 1,5 Nm (s. Montage).
2 Nm
