Wo und wie stelle ich die STEALTH LOOP auf ?
Nach dem Auspacken der STEALTH LOOP stellen Sie diese auf einen
reflektierenden Untergrund und schließen das Motorkabel (beiliegend) und das
Antennen-Koaxkabel an die entsprechenden Buchsen der Antenne an.

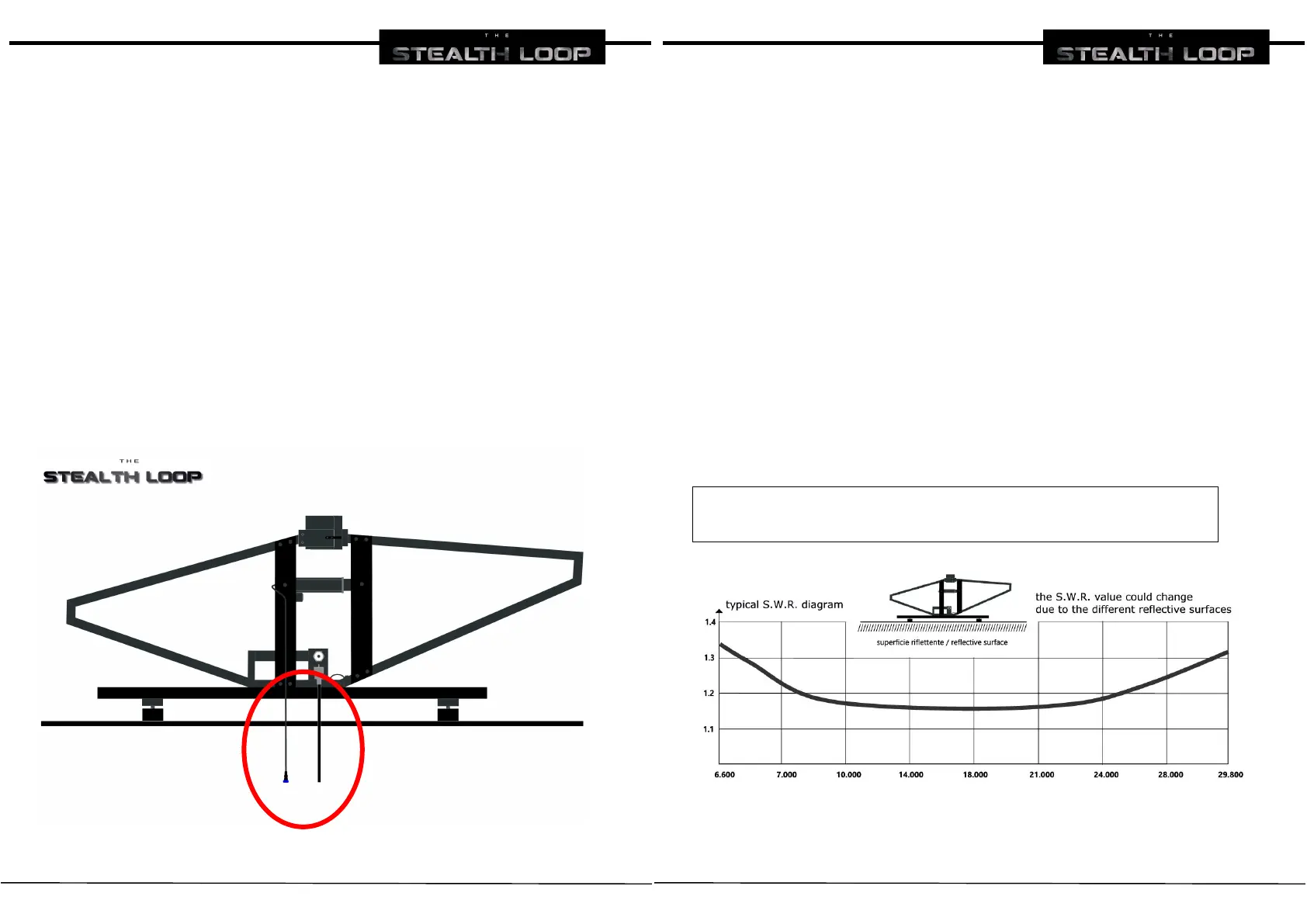

Sorgen Sie dafür, dass zunächst Motor- und Koaxkabel rechtwinklig für ca. 2m vom
Antennenkörper weggeführt werden. (Siehe unten). So führen diese Kabel nämlich
zunächst durch den Bereich minimalster mag. Feldstärke und beeinflussen das
Antennendiagramm nicht.
Die Gummifüße, auf denen die Antennenplattform ruht, sind drehbar und dienen
zur Feinjustierung des SWR durch Veränderung des Abstands zum reflektierenden
Untergrund.
49
Elektrische und mechanische Spezifikation der STEALTH LOOP
Elektrische Spezifikationen
Durchgehender Frequenzbereich von 6.6-29.8 MHz
S.W.R. 1,3:1 (typisch)
Vor/Rückverhältnis: 6 dB
Vor/Seitverhältnis 25 dB
50 Ohm Eingang, durch Gamma Match elektrisch kurzgeschlossen
(Schutz vor elektrostatischer Entladung)
Vernachlässigbares Rauschen (QRN) und Unterdrückung der Ausstrahlung von “Harmonischen”
Abstimmzeit: 4 Sekunden durchschnittlich,, 10 Sekunden maximal
Power rating: 125 W **
Bandbreite : 5 KHz @ 7 MHz
8 KHz @ 14 MHz
15KHz @ 21 MHz
25KHz @ 28 MHz
Gewinn im Vergleich zum /2 Dipol. (1 "S" -Stufe = 6 dB)
- 4 dB @ 7 MHz
- 0.3 dB @ 28 MHz
Typischer SWR-Verlauf für den gesamten Bereich der STEALTH LOOP
Das SWR kann abhänging von der Güte der reflektierenden Untergrundfläche von diesem Diagramm
abweichen.
**Hinweis:
Bei der STEALTH LOOP ist die Spitzenleistung gleich der Dauerleistung
