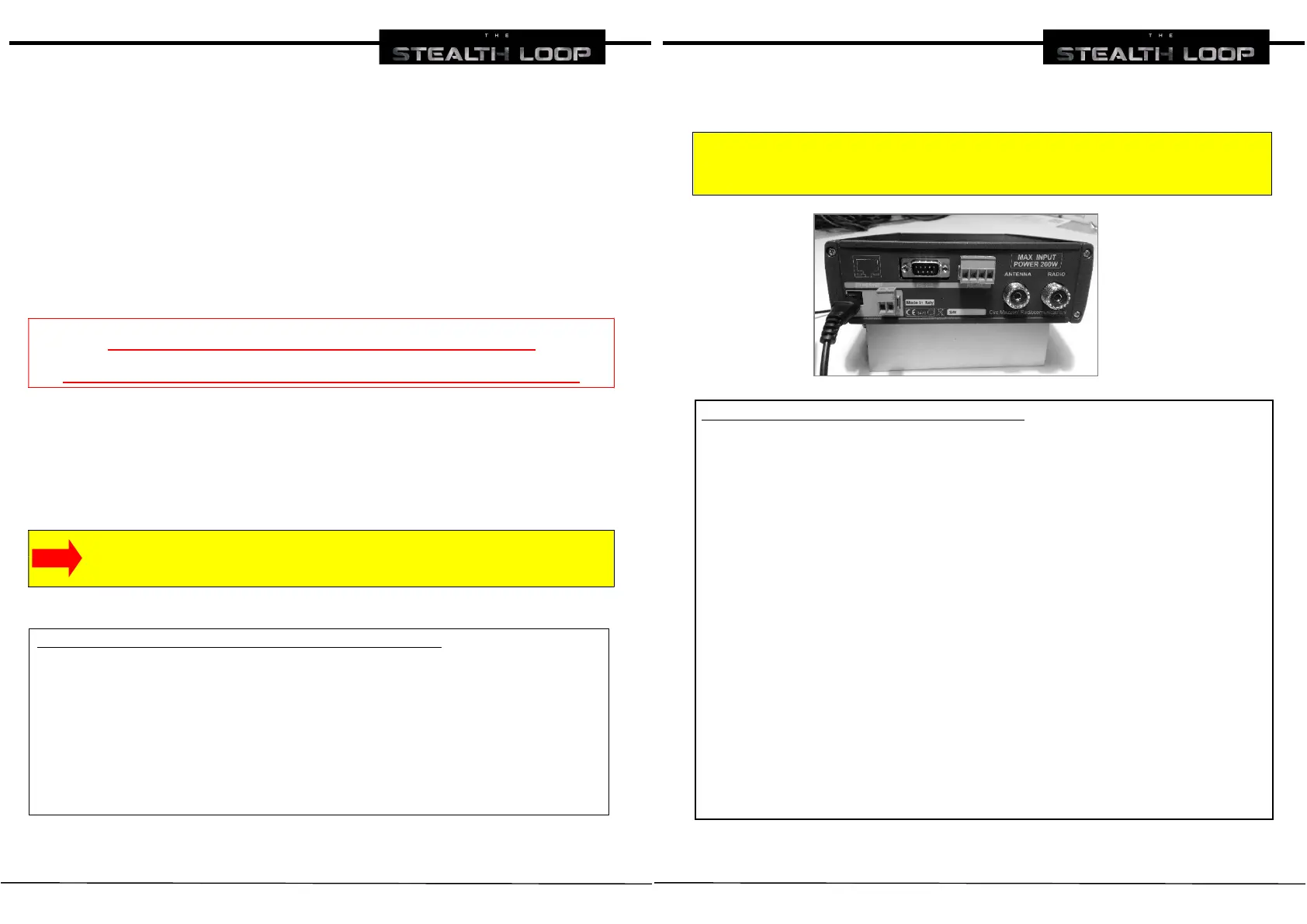

52
Falls beim Abstimmen Ihrer Loop Antenne die blaue Motor-LED nicht leuchten
sollte, bedeutet das, dass der Motor keinen Strom zieht, was folgende Gründe
haben könnte:
Der Motor ist nicht richtig oder auch gar nicht angeschlossen:
Motorkabel und dessen Anschlüsse überprüfen per AUTODETECT MODE
Der Motor hat eine seiner Endpositionen erreicht:
andere, mittlere Frequenz eingeben und nochmals tunen (zB. 14.000MHz)
Der Motor ist defekt:
Kundendienst informieren
DER EINGEBAUTE AUTOMATIC TUNER IHRES
TRANSCEIVERS MUSS IMMER AUSGESCHALTET SEIN !
- Falls einmal vergessen wurde, das Keypad anzuschließen, zeigt das Display:
WAIT KEYBOARD.
- Diese Info WAIT KEYBOARD wird nicht angezeigt, wenn die ATU im FULL
AUTO MODE konfiguriert ist.
Die maximale Eingangsleistung für die
STEALTH LOOP Antenne beträgt 125 Watt
AUTOMATIC TUNE MODE (Automatische Abstimmung)
- drücken Sie die * Taste, tippen die gewünschte Frequenz in KHz ein und
bestätigen mit der ENTER Taste (zum Beispiel für 10.000KHz die Zahlen
10000 ENTER)
- drücken Sie die ENTER Taste, die ATU stellt die Loop Antenne auf die soeben
eingegebene Frequenz (bereits auf dem Display angezeigt).
53
Falls der Wert des gemessenen SWR > 3 ist, blinkt die rote LED und
die Meldung "WARNING: SWR> 3 - PRESS ANY KEY" wird angezeigt.
So prüfen Sie die manuelle Motorsteuerung:
- drücken Sie die Taste / für 3 Sekunden
- die Frequenz in KHz händisch eingeben und mit ENTER bestätigen
- das Display zeigt die gewünschte Frequenz auf der unteren Zeile an und den
aktuell gemessenen SWR Wert. Jetzt ….
- bewegen Sie den Motor mit Taste 9 (öffnen) und 3 (schließen) – HIGH SPEED
- bewegen Sie den Motor mit Taste 8 (öffnen) und 2 (schließen) – LOW SPEED
- bewegen Sie den Motor mit Taste 7 (öffnen) und 1 (schließen) – FINE TUNING
um manuell die LOOP ANTENNE zur “resonanten Einstellung” zu führen. Das SWR
verbessert sich, je näher die Antennenstellung sich zur Resonanzfrequenz bewegt.
Achtung, der resonante Bereich ist extrem schmal.
- die leuchtende blaue LED zeigt an, dass der Motor Strom zieht
- zum Home-Screen zurück geht’s mit der Taste BACK SPACE
