6
Dove e come posizionare The STEALTH LOOP
Per prima cosa, rimuovi The STEALTH LOOP dall’imballo.
Appoggiala su una superficie riflettente, connetti il cavo motore (in dotazione) ed il
cavo coassiale.
La polarità del cavo motore non ha importanza, l’ A.T.U. 2.0 effettuerà un test e la
adeguerà automaticamente durante la procedura di AUTO DETECT (vedi pagina
10) .

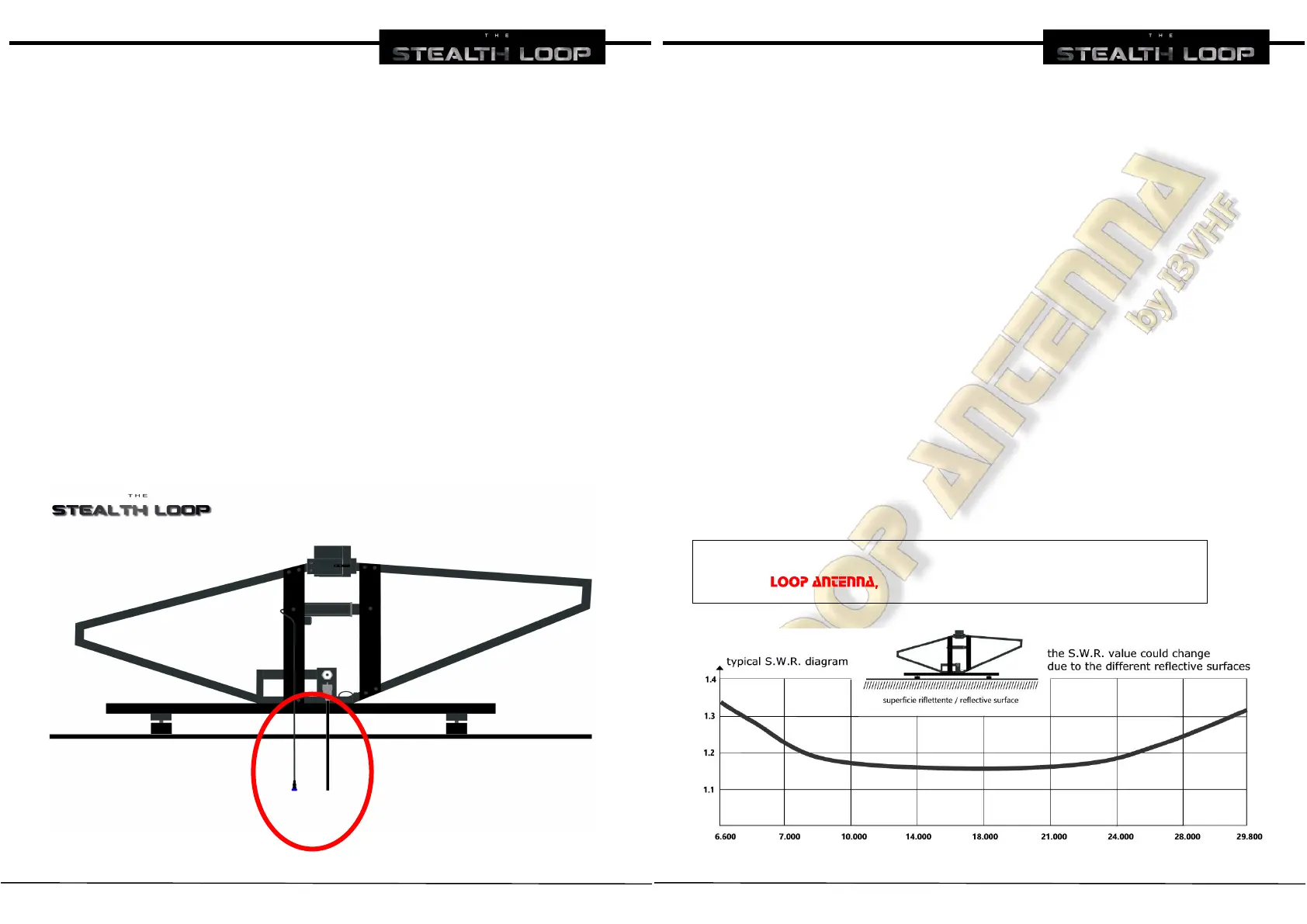

Abbi cura che sia il cavo motore, sia il cavo coassiale dall’antenna all’A.T.U. siano
ben stesi, cercando di tenerli perpendicolari all’antenna (vedi sotto), in modo che si
trovino nel suo punto di minima irradiazione.
Attraverso i piedi filettati è possibile aggiustare l’altezza dell’antenna dalla
superficie riflettente per il minimo R.O.S.
7
Caratteristiche elettriche e meccaniche The STEALTH LOOP
Caratteristiche elettriche
Copertura continua da 6.6 – 29.8 MHz
R.O.S. inferiore a 1,3: 1 (valore medio)
Rapporto fronte-retro: 6 dB (alim. asimmetrica)
Rapporto fronte-lato: 25 dB
Ingresso 50 Ohm su gamma match in corto circuito
(protezione delle apparecchiature dalle scariche elettrostatiche)
Rumore ed armoniche del tutto trascurabili
Tempo di sintonia: 4 secondi di media, 10 secondi max
Potenza applicabile: 125 W**
Larghezza di banda: 5 KHz @ 7 MHz
8 KHz @ 14 MHz
15 KHz @ 21 MHz
25 KHz @ 28 MHz
Efficienza riferita al dipolo /2 (1 punto "S" = 6 dB)
- 4 dB @ 7 MHz
- 0.3 dB @ 28 MHz
**NOTA:
con questa la potenza di picco è uguale alla potenza continua.
