Figure 6.1
Préparation de l’appareil

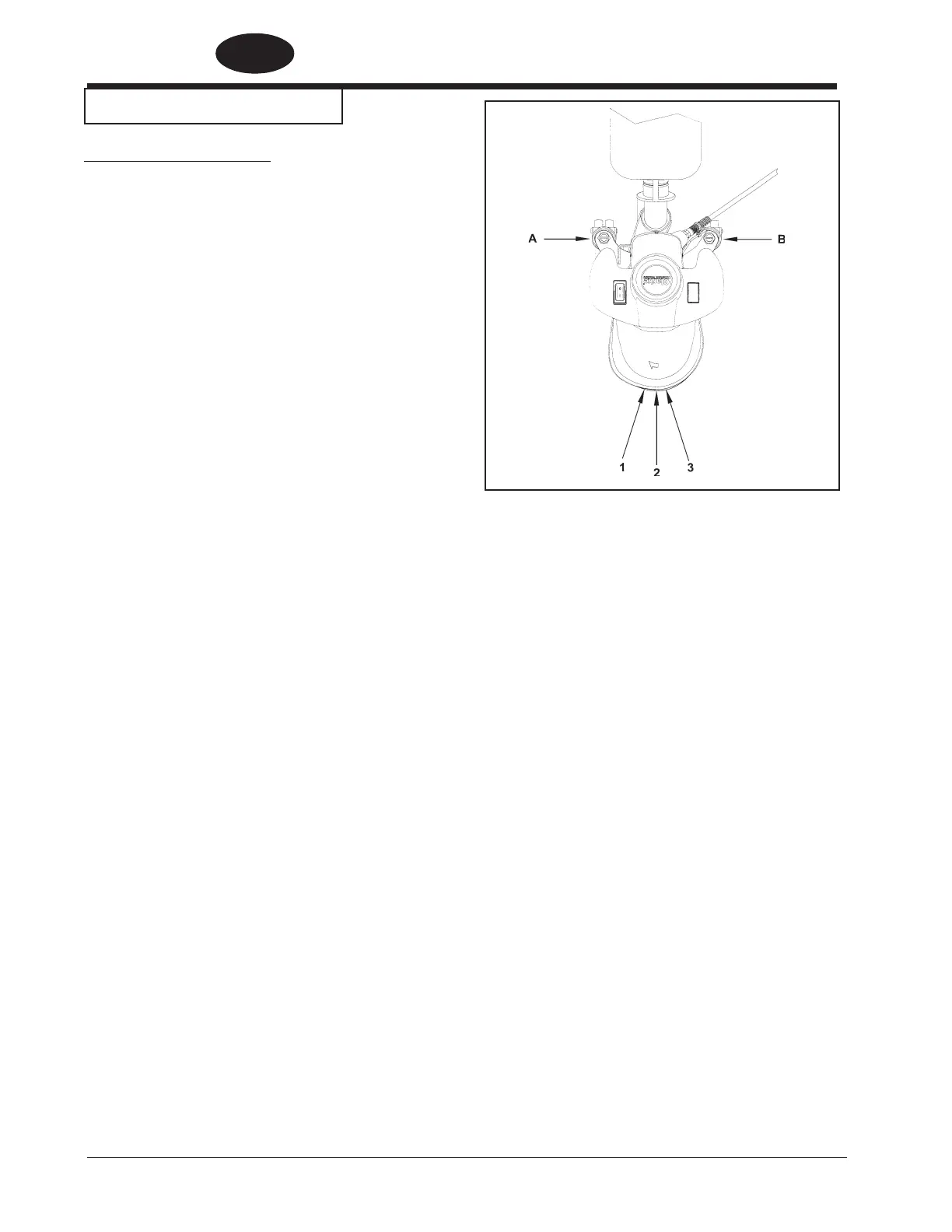

Fig. 6.1 Motif de ponçage
L'appareil est réglé en usine sur le motif de ponçage 2.
1. Pour changer la puissance de ponçage à 1 :
a.) Desserrez les écrous autobloquants en A et B.
b.) Tournez la tige A dans le sens antihoraire et la
tige B dans le sens horaire par incréments de
1/4 de tour jusqu'à la mise en place du motif.
c.) Resserrez les écrous autobloquants en A et B.
2. Pour changer la puissance de ponçage à 3 :
a.) Desserrez les écrous autobloquants en A et B.
b.) Tournez la tige A dans le sens horaire et la tige
B dans le sens antihoraire jusqu'à la mise en
place du motif.
c.) Resserrez les écrous autobloquants en A et B.
3. Pour déplacer le motif au bord extérieur du
disque de ponçage :
a.) Desserrez les écrous autobloquants en A et B.
b.) Tournez les tiges A et B dans le sens horaire
par incréments de 1/4 de tour jusqu'à la mise
en place du motif.
c.) Resserrez les écrous autobloquants en A et B.
4. Pour déplacer le motif loin du bord extérieur
du disque de ponçage :.
a.) Desserrez les écrous autobloquants en A et B.
b.) Tournez les tiges A et B dans le sens
antihoraire jusqu'à la mise en place du motif.
c.) Resserrez les écrous autobloquants en A et B.
5. Pour revenir au motif réglé en usine, voir
l'illustration dans la liste 1 des pièces à la page
34.
