Clas Ohlson BS1801 - Page 2

SVERIGE • KUNDTJÄNST
Multimeter Artikelnummer: 36-1743 • Modell: BS1801
• Multimeter BS1801 med 3 1/2 siffror stor display.
• Automatisk avstängning.
• Levereras med testpinnar och 9V batteri typ 6F22.
1. Varning
Instrumentet är avsett för inomhusbruk vid temperatur 5 ºC – 40 ºC vid en höjd av
upp till 2000 m över havsytan.
Följ alla instruktioner för säkerhet och användning i bruksanvisningen, användning
på annat sätt kan sätta säkerhetsfunktioner ur spel.
• Läs noga igenom följande, innan du börjar använda multimetern. Följ alla
säkerhetsföreskrifter.
• Undvik skador på mätaren genom att inte överskrida max. ingångsvärden för
mätdata.
• Använd inte mätare eller testsladdar om de ser ut att vara skadade. Var
mycket försiktig när du arbetar i närheten av oisolerade ledare.
• Oavsiktlig beröring av en ledare kan ge elstötar.
• Använd mätaren endast på det sätt som anges i den här i bruksanvisningen.
• Var försiktig när du jobbar med spänningar över 20 VDC de kan ge stötar.
• Kom ihåg att koppla ur kretsen från elnätet och alla belastningar från
mätkretsen innan mätning av resistans och kontakttestning.
• Använd aldrig mätaren om den är skadad eller inte fungerar korrekt.
2. Säkerhetssymboler
!
Läs manual före användning
Växelström
Likström
Diodmätning
Kontakttest
Jord
Mätaren skyddad av dubbelisolering
Överensstämmer med CE-normerna
Instrumentet är konstruerat och testat enligt normerna i EN publikation: 61010-1,
miljöklass II och installationskategori III 600V.
Instrumentet är testat enligt följande EC-direktiv:
• 89/336/EEC Electromagnetic Compability, EN61326
• 73/23/EEC Product safety law of Low Voltage Directive, EN61010-1
3. Funktioner
• 3 1/2 siffrig LCD-display med max. avläsning 1999
• 600V AC/DC spänningsmätning
• 20MΩmotståndsmätning
• Kontakttest med summer
• Automatisknegativ(-)polaritetsindikering
• Minne för aktuellt eller max mätvärde
• Automatisk 0-ställning
• Automatisk avstängning efter 15 minuters inaktivitet
• Indikation när man går utanför mätområdet: Endast ”1” visas
3.1 Förpackningen innehåller
• 2 st. testsladdar
• Bruksanvisning
• Multimeter
• 9V batteri
• Testprotokoll
4. Elektriska specikationer
Noggrannhetenär±(%avavläsning+taletfördetminstsignikantasiffrorna)vid
23°C±5°C,<75%RH.
DCV
Mät-
område
Upp-
lösning
Noggrannhet Ingångs-
impedans
Överbelastningsskydd
200 mV 0,1 mV ±(0,8%+1) 10MΩ 600 V DC/AC rms
2 V 1 mV ±(0,8%+1) 10MΩ 600 V DC/AC rms
20 V 10 mV ±(0,8%+1) 10MΩ 600 V DC/AC rms
200 V 100 mV ±(0,8%+1) 10MΩ 600 V DC/AC rms
600 V
1V ±(0,8%+1) 10MΩ 600 V DC/AC rms
ACV
Mät-
område
Upp-
lösning
Noggrannhet Ingångs-
impedans
Överbelastnings-
skydd
Frekvens
200 V 100 mV ±(1,5%+10) 10MΩ 600 V DC/AC rms 40-400Hz
600 V 1 V ±(1,5%+10) 10MΩ 600 V DC/AC rms 40-400Hz
DCA
Mät-
område
Upp-
lösning
Noggrannhet Spännings-
fall
Överbelastningsskydd
200 mA 0,1 mA ±(1,0%+3) 100 mV Säkring:200mA/250V(snabb)
10 A 100 mA ±(2,0%+5) 100 mV Säkring:10A/250V(snabb)
Resistans Ω
Mät-
område
Upp-
lösning
Noggrannhet Tomgångs-
spänning
Överbelastningsskydd
200Ω 0,1Ω ±(1.0%+5) ≤0,7V 250VDC/ACrms(<10s)
2kΩ 1Ω ±(1.0%+5) ≤0,7V 250VDC/ACrms(<10s)
20kΩ 0,01kΩ ±(1.0%+5) ≤0,7V 250VDC/ACrms(<10s)
200kΩ 0,1kΩ ±(1.0%+5) ≤0,7V 250VDC/ACrms(<10s)
20MΩ 0,01MΩ ±(1.5%+5) ≤0,7V 250VDC/ACrms(<10s)
Diodtest
Mätområde Testspänning Testström Tomgångs-
spänning
Över-
belastningsskydd
0~1999 mV 1.0±0,6 mA Ca 2,8 V 250 V DC/AC rms
(<10s)
Kontakttest
Mätområde Testområde Testström Tomgångs-
spänning
Över-
belastningsskydd
<50±30Ω* 1,0 mA Ca 2,8 V 250 V DC/AC rms
(<10s)
*summernljudervidresistansvärde<50±30
Ω
Batteritest
Mätområde Testström Överbelastningsskydd
1,5 V 40mAvid37Ω 250VDC/ACrms(<10s)
9 V 24mAvid361Ω 250VDC/ACrms(<10s)
4.1 Specifikationer
Display: 3 1/2 siffrors LCD-display, max. avläsning 1999
Indikering av polaritet: Automatisk, displayen visar ”-” vid negativ-polaritet
Nollställning: Automatisk
Indikering av mätvärde
utanför valt mätområde: Displayen visar ”1”
Strömförsörjning: 1x9Vbatteri(6LR61)
Automatisk
avstängning efter: 15 minuter
Måttimm: 150x80x40(hxbxd)
Vikt: Ca 300 gram med batteri

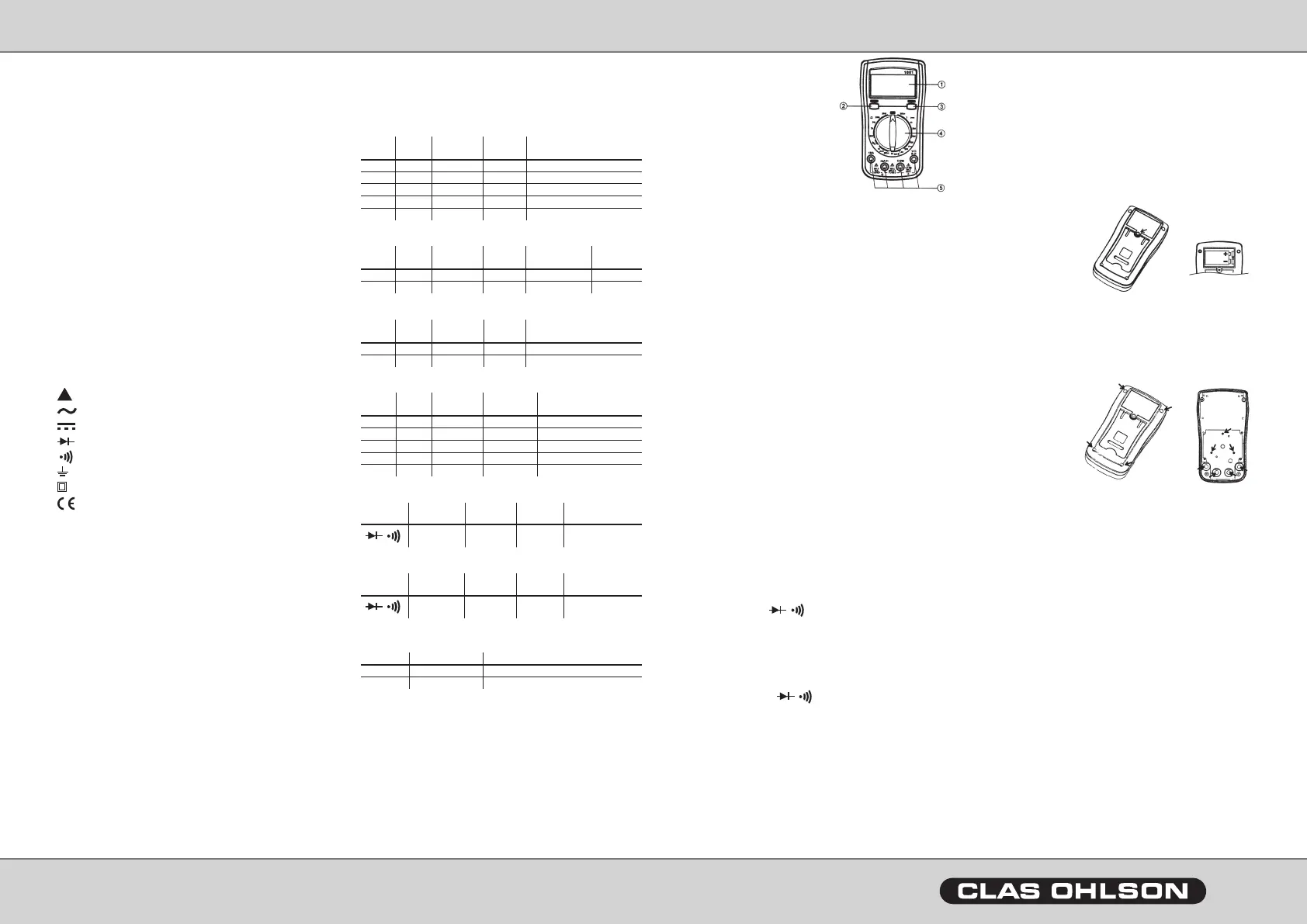

5. Beskrivning
1. Display 3 1/2 siffror
2. [RES] Återställningsknapp
3. [HOLD]Minnesknapp
4. Funktionsväljare
5. Anslutning för testpinnar
6. Användning
Omdisplayeninteändrarsigvidmätningbördukontrolleraattinte”HOLD”är
aktiverat(HvisaspådisplayennärHOLDäraktivt).
6.1 Mätning av likspänning (VDC) och
växelspänning (VAC)
1. Anslut den svarta testsladden till ”COM”, och den röda testsladden till ”V/Ω”
2. Ställ in funktionsväljaren på DC V eller AC V och anslut testsladdarnas
spetsar till mätkretsen.
3. Avläsmätvärde,tryckpå[HOLD]omduharsvårtattsedisplayenellervill
spara mätvärdet.
6.2 Mätning av likström (ADC)
1. Anslut den svarta testsladden till ”COM”, och den röda testsladden till ”mA”
(vidmätningupptill200mA)
2. Ställ in funktionsväljaren på ”200 mA” och anslut testsladdarnas spetsar till
mätkretsen.
3. Avläsmätvärde,tryckpå[HOLD]omduharsvårtattsedisplayenellervill
spara mätvärdet.
4. Mätningavströmstyrkafrån200mAtill10A(säkrad)skerpåsammasätt
men den röda testsladden ansluts till ”10 A”.
Varning!Max.överbelastning:250VDC/ACrms(<10s).
6.3 Mätning av resistans (Ω)
1. Kontrollera att mätkretsen inte är strömförande och ladda ur alla
kondensatorer i den innan mätning.
2. Ställ funktionsväljaren på önskat mätområde (200
Ω - 20 MΩ)
3. Anslut den svarta testsladden till ”COM”, och den röda testsladden till ”V/
Ω”.
4. Koppla in sladdspetsarna i mätkretsen och avläs visat mätvärde.
5. Avläsmätvärde,tryckpå”HOLD”omduharsvårtattsedisplayenellervill
spara mätvärdet.
Varning!Max.överbelastning:250VDC/ACrms(<10s).
6.4 Diodtest
1. Anslut den svarta testsladden till ”COM”, och den röda testsladden till ”V/Ω”.
2. Ställ funktionsväljaren på .
3. Anslutsvartsladdspetstillkatod(-)ochrödsladdspetstillanod(+)pådioden
och avläs visat mätvärde.
4. Avläs spänningsfall över dioden (om testsladdarna har anslutits fel visas ”1”
pådisplayen).
6.5 Kontakttest
1. Ställ in funktionsväljaren på .
2. Anslut den svarta testsladden till ”COM” och den röda testsladden till ”V/Ω”.
3. Anslut testsladdarnas spetsar till mätkretsen.
4. Om resistansen än mindre än 50±30
Ωaktiverassummern!
6.6 Batteritest
1. Ställ in funktionsväljaren på 1,5 V eller 9 V beroende på vilket batteri som ska
testas:1,5V(förR6)eller9V(för6LR61).
2. Anslut den svarta testsladden till ”COM” och den röda testsladden till ”mA”.
3. Ansluttestsladdarnasspetsartillbatteriet(rödtill+ochsvarttill-).
4. Batteriets kapacitet visas på displayen (ett bra värde för 1,5 V R6 batteri är ca
40mAochför9V6LR61batteriärca24mA).
6.7 Stäng av multimeter
• Vrid funktionsväljaren till ”OFF” för att stänga av.
• Automatisk avstängning efter 15 minuters inaktivitet, tryck på [RES] för att slå
på instrumentet efter automatisk avstängning.
6.8 Minne för mätvärde
Minneföraktuelltmätvärdegördetmöjligtattsparamätvärde.Tryckpå[HOLD]föratt
sparamätvärdet,tryckengångtillpå[HOLD]förattraderaminnetochgöranymätning.
7. Batteribyte
Varning: Ta alltid bort testsladdarna
från mätkretsen innan batteribyte.
1. Kontrollera att instrumentet inte
är anslutet till något mätobjekt,
ta bort testsladdarna och ställ in
funktionsväljaren på ”OFF”.
2. Ta bort skruven som håller
batteriluckan på instrumentets
baksida.
3. Ta ur det gamla batteriet och sätt i det nya enligt märkning i batterifacket
4. Sätttillbakabatteriluckanochdraåtskruven.Obs!Drainteåtförhårt,höljet
kan skadas.
8. Byte av säkringar
Varning: Ta alltid bort testsladdarna
från mätkretsen innan byte av
säkring. Byt endast ut säkringarna
mot identiska.
1. Kontrollera att instrumentet inte
är anslutet till något mätobjekt,
ta bort testsladdarna och ställ
in funktionsväljaren på ”OFF”.
2. Ta bort de fyra skruvarna
som håller fast instrumentets
baksida.
3. Ta ur batteriet och ta bort baksidan.
4. Ensäkringsyns,detären200mAsäkring(5x20mm,snabbglasrörssäkring).
5. En 10 A säkring sitter på kretskortet under 200 mA säkringen, lossa de tre små
skruvarna och de fyra terminalskruvarna som håller fast det övre kretskortet.
6. Tabortkretskortetförsiktigtraktupp,setillattingasmådetaljerförsvinner!
7. Kontrollera säkringen och byt ut den om den är trasig.
8. Sätttillbakakretskortetochdraåtskruvarna.Obs!Drainteåtförhårt.
Obs! Kontrollera att funktionsväljaren står på ”OFF” innan kretskortet sätts tillbaka.
9. Rengöring
• Torka av med fuktad trasa vid behov.
• Använd endast milt rengöringsmedel, aldrig lösningsmedel eller starka
rengöringsmedel.
Varning! Undvik elstötar och skador på instrumentet, skydda det mot vatten.
10. Avfallshantering
• Elavfall får inte kastas bland hushållsavfallet.
• När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
