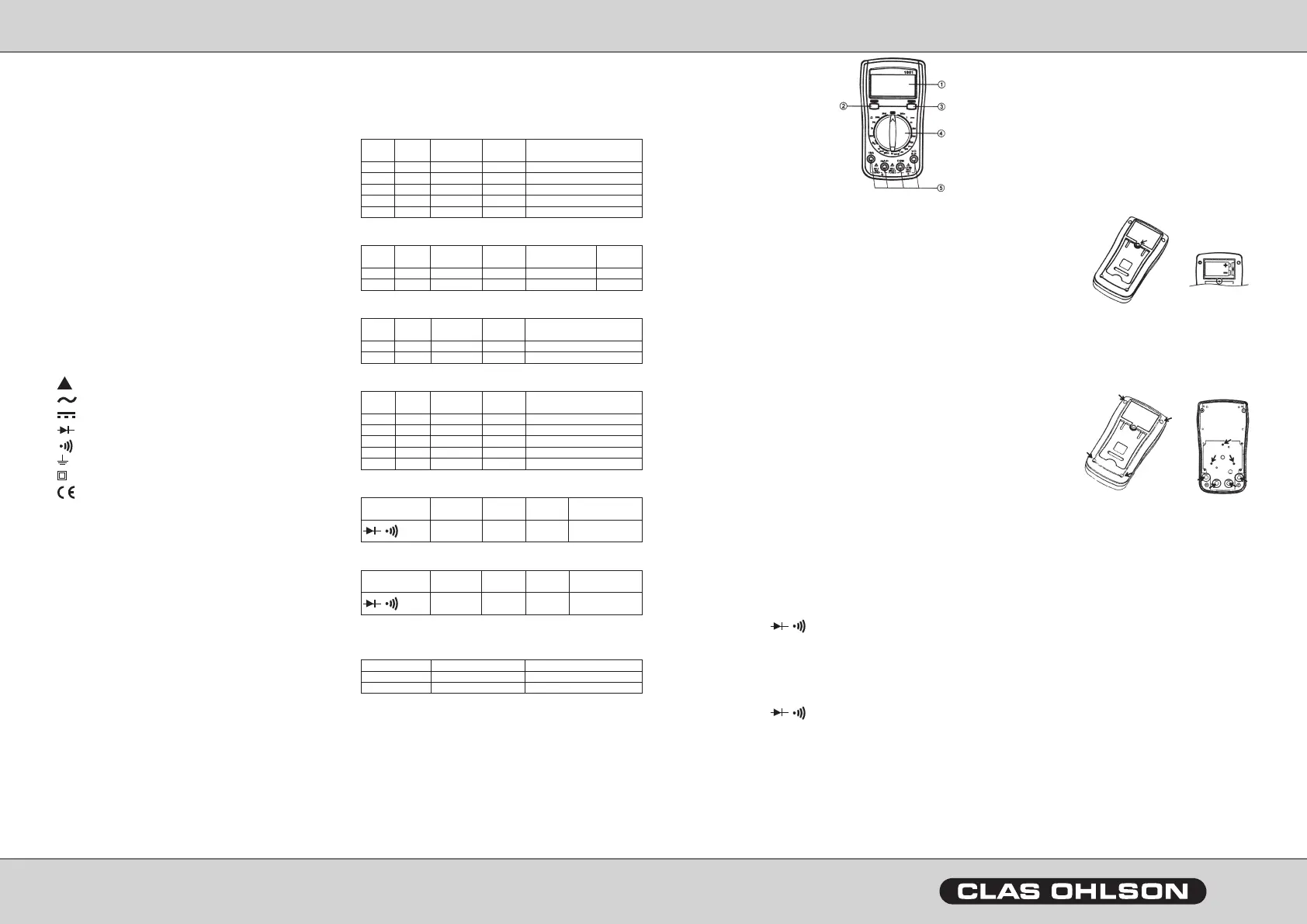

NORGE • KUNDESENTER



Multimeter Artikkelnummer: 36-1743 • Modell: BS1801
• Multimeter BS1801 med 3 ½ siffer stort display
• Automatisk avstenging
• Leveres med testpinner og 9 V batteri type 6F22
1. Advarsel
Instrumentet er beregnet for innebruk ved temperatur mellom 5 ºC og 40 ºC, ved
en høyde på opp til 2000 m over havet.
Følg alle instruksjoner for sikkerhet og bruk i bruksanvisningen, bruk på annen
måte kan sette sikkerhetsfunksjoner ut av spill.
• Les nøye igjennom bruksanvisning, før du begynner å bruke multimeteret.
• Unngå skader på måleren ved at den ikke blir belastet med maks.
inngangsverdi for måledata.
• Bruk ikke måleren eller testledningene dersom de ser ut til å være skadet.
Vær veldig forsiktig når du arbeider i nærheten av uisolerte ledere.
• Berøring av ledere kan gi støt.
• Bruk måleren kun på den måten som beskrives i denne bruksanvisningen.
• Les hele bruksanvisningen før bruk. Følg alle sikkerhetsforskrifter.
• Vær forsiktig når du jobber med spenninger over 20 V DC. Det kan gi
elektrisk støt.
• Huskåkoblekretsenfrastrømnettetogbelastningerframålekretsen,før
måling av resistans og kontakttesting.
• Måleren må ikke brukes dersom den er skadet eller ikke fungerer korrekt.
2. Sikkerhetssymboler
!
Les bruksanvisningen før bruk
Vekselstrøm
Likestrøm
Diodemåling
Kontakttest
Jord
Måleren er beskyttet med dobbel isolering
Oppfyller CE-normene
Instrumentet er konstruert og testet ifølge normene i EN-publikasjon: 61010-1,
miljøklasse II og installasjonskategori III 600 V.
Instrumentet er testet ifølge følgende EC-direktiv:
• 89/336/EEC Electromagnetic Compability, EN61326
• 73/23/EEC Product safety law of Low Voltage Directive, EN61010-1
3. Funksjoner
• 3 1/2 sifret LCD-display. Maks. avlesing 1999
• 600 V AC/DC spenningsmåling
• 20MΩmotstandsmåling
• Kontakttest med summer
• Automatisk polaritetsindikering
• Minne for aktuell eller maks. måleverdi
• Automatisk nullstilling
• Automatisk avstenging etter 15 minutters inaktivitet
• Advarsel for overspenning: ”1” vises
3.1 Forpakningen inneholder
• 2 stk. testledninger
• Bruksanvisning
• Multimeter
• 9 V batteri
• Testprotokoll
4. Elektriske spesikasjoner
Nøyaktigheten er±(%avavlesing+talletfordetminstesignikantetallet)ved23
°C±5°C,<75%RH.
DCV
Måle-
område
Opp-
løsning
Nøyaktighet Inngangs-
impedans
Overbelastningsvern
200 mV 0,1 mV ±(0,8%+1) 10MΩ 600 V DC/AC rms
2 V 1 mV ±(0,8%+1) 10MΩ 600 V DC/AC rms
20 V 10 mV ±(0,8%+1) 10MΩ 600 V DC/AC rms
200 V 100 mV ±(0,8%+1) 10MΩ 600 V DC/AC rms
600 V 1 V ±(0,8%+1) 10MΩ 600 V DC/AC rms
ACV
Måle-
område
Opp-
løsning
Nøyaktighet Inngangs-
impedans
Overbelastningsvern Frekvens
200 V 100 mV ±(1,5%+10) 10MΩ 600 V DC/AC rms 40–400Hz
600 V 1 V ±(1,5%+10) 10MΩ 600 V DC/AC rms 40–400Hz
DCA
Måle-
område
Opp-
løsning
Nøyaktighet Spennings-
fall
Overbelastningsvern
200 mA 0,1 mA ±(1,0%+3) 100 mV Sikring:200mA/250V(kvikk)
10 A 100 mA ±(2,0%+5) 100 mV Sikring:10A/250V(kvikk)
Resistans Ω
Måle-
område
Opp-
løsning
Nøyaktighet Tomgangs-
spenning
Overbelastningsvern
200Ω 0,1Ω ±(1.0%+5) ≤0,7V 250VDC/ACrms(10s)
2kΩ 1Ω ±(1.0%+5) ≤0,7V 250VDC/ACrms(10s)
20kΩ 0,01kΩ ±(1.0%+5) ≤0,7V 250VDC/ACrms(10s)
200kΩ 0,1kΩ ±(1.0%+5) ≤0,7V 250VDC/ACrms(10s)
20MΩ 0,01MΩ ±(1.5%+5) ≤0,7V 250VDC/ACrms(10s)
Diodetest
Måleområde Testspenning Teststrøm Tomgangs-
spenning
Overbelastningsvern
0~1999 mV 1,0±0,6 mA Ca. 2,8 V 250 V DC/AC rms
(<10s)
Kontakttest
Måleområde Testområde Teststrøm Tomgangs-
spenning
Overbelastningsvern
<50±30Ω* 1,0 mA Ca. 2,8 V 250 V DC/AC rms
(<10s)
*summerenlyderved<50±30Ω
Batteritest
Måleområde Teststrøm Overbelastningsvern
1,5 V 40mAved37Ω Sikring:200mA/250V(kvikk)
9 V 24mAved361Ω Sikring:10A/250V(kvikk)
4.1 Spesifikasjoner
Display: 3 1/2 sifret LCD-display. Maks. avlesing 1999
Indikasjon av polaritet: Automatisk, displayet viser ”-” ved minus-polaritet
Nullstilling: Automatisk
Indikering av måleverdi
utenfor valgt måleområde: Displayet viser ”1”
Strømforsyning: 1x9Vbatteri(6LR61)
Automatisk avstenging etter: 15 minutter
Målimm: 150x80x40(hxbxd)
Vekt: Ca. 300 gram med batter
i
5. Beskrivelse
1. Display 3 1/2 siffer
2. [RES] Resetknapp:
3. [HOLD]Minneknapp
4. Funksjonsvelger
5. Tilkobling for testknapper
6. Bruk
Hvisdisplayetikkeforandrersegvedmåling,børdusjekkeatikke”HOLD”er
aktivert(HvisesidisplayetnårHOLDeraktivt).
6.1 Måling av likespenning (V DC) og
vekselspenning (V AC)
1. Kobledensvartetestledningentil”COM”,ogdenrødetestledningentil”V/Ω”.
2. Still inn funksjonsvelgeren på DC V eller AC V og koble testledningenes
spisser til målekretsen.
3. Lesavmåleverdien,trykkpå”HOLD”dersomduharvondtforåsedisplayet
eller hvis du vil lagre måleverdien.
6.2 Måling av likestrøm (A DC)
1. Koble den svarte testledningen til ”COM”, og den røde testledningen til ”mA”
(vedmålingopptil200mA).
2. Still inn funksjonsvelgeren på ”200 m”, og koble testledningenes kontakter til
målekretsen.
3. Lesavmåleverdien,trykkpå”HOLD”dersomduharvondtforåsedisplayet
eller hvis du vil lagre måleverdien.
4. Målingavstrømstyrkefra200mAtil10A(sikret)foregårpåsammemåte,
men den røde testledningen kobles til ”10 A”.
Advarsel!Maks.overbelastning:250VDC/ACrms(<10s).
6.3 Måling av motstanden/resistansen (Ω)
1. Kontroller at målekretsen ikke er strømførende og lad ut alle kondensatorer i
den før måling.
2. Stillfunksjonsvelgerenpåønsketmåleområde(200Ω-20MΩ).
3. Kobledensvartetestledningentil”COM”,ogdenrødetestledningentil”V/Ω”.
4. Koble ledningskontaktene inn i målekretsen og les av den viste måleverdien.
5. Lesavmåleverdien,trykkpå”HOLD”dersomduharvondtforåsedisplayet
eller hvis du vil lagre måleverdien.
Advarsel! Maks.overbelastning:250VDC/ACrms(<10s).
6.4 Diodetest
1. Kobledensvartetestledningentil”COM”,ogdenrødetestledningentil”V/Ω”.
2. Still funksjonsvelgeren på
.
3. Koblesvartledningsspisstilkatode(-)ogrødledningsspisstilanode(+)på
dioden og les av vist måleverdi.
4. Les av spenningsfall over dioden (hvis testledningene er koblet feil vises ”1” i
displayet).
6.5 Kontakttest
1. Still funksjonsvelgeren på .
2. Kobledensvartetestledningentil”COM”,ogdenrødetestledningentil”V/Ω”.
3. Testledningens kontakter skal kobles til målekretsen.
4. Hvismotstandenermindreenn50±30Ω,vilsummerenaktiveres!
6.6 Batteritest
1. Still inn funksjonsvelgeren på 1,5 V eller 9 V avhengig av hvilket batteri som
skaltestes1,5V(forR6)eller9V(for6LR61).
2. Koble den svarte testledningen til ”COM”, og den røde testledningen til ”mA”.
3. Kobletesteledningenesspissertilbatteriet(rødtil+ogsvarttil-).
4. Batteriets kapasitet vises i displayet (en bra verdi for 1,5 V R6-batteri er ca. 40
mAogfor9V6LR61batterica.24mA).
6.7 Skru av multimeter
• Vri funksjonsvelgeren til ”OFF” for å slå av.
• Automatisk avstengning etter 15 minutters inaktivitet, trykk på [RES] for å slå
på instrumentet etter automatisk avstengning.
6.8 Minne for måleverdier
Minneforaktuellmåleverdigjørdetmuligåsparemåleverdi.Trykkpå[HOLD]for
åsparemåleverdien,trykkengangtilpå[HOLD]foråsletteminnetogforetaen
ny måling.
7. Skifte av batteri
Advarsel: Fjern alltid testledningene
fra målekretsen før batteriskifte.
1. Kontroller at instrumentet ikke
er koblet til noen måleobjekter.
Fjern testledningene og still
innfunksjonsvelgeren(2)på
”OFF”.
2. Skru ut skruen på batterilokket.
3. Ta ut det gamle batteriet og sett i det nye som vist i merkingen i
batteriholderen.
4. Settpåplassbatterilokketigjenogdratilskruen.Obs!Ikkedratilforhardt.
Det kan skade dekselet.
8. Bytte av sikringer
Advarsel: Ta alltid testledningene bort
fra målekretsen før batteriskifte. Bytt
kun ut sikringene mot identiske.
1. Kontroller at instrumentet
ikke er koblet til noen
måleobjekter. Fjern
testledningene og still inn
funksjonsvelgeren(2)på
”OFF”.
2. Fjern dereskruenesom
holder fast instrumentets
bakside.
3. Ta ut batteriene og fjern baksiden.
4. Ensikringvises,deteren200mAsikring(5x20mm,kvikkglassrørsikring).
5. En 10 A sikring sitter på kretskortet under 200 mA sikringen, løsne de tre små
skruene for å komme til den.
6. Ta bort kretskortet ved å løfte det forsiktig rett opp. Påse at ingen smådetaljer
forsvinner!
7. Kontroller sikringen og skift den ut hvis den er ødelagt.
8. Settpåplasskretskortetigjenogdratilskruene.Obs!Trekkikketilforhardt.
Obs! Kontroller at funksjonsvelgeren står på ”OFF” før kretskortet settes tilbake.
9. Rengjøring
• Tørk av med en lett fuktet klut ved behov.
• Bruk kun et mildt rengjøringsmiddel og aldri løsningsmiddel eller sterke
rengjøringsmiddel.
Advarsel! Unngå elektriske støt og skader på instrumentet, beskytt det mot vann.
10. Avfallshåndtering
• Elektrisk avfall skal ikke kastes sammen med vanlig husholdningsavfall.
• Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale
forskrifter. Er du usikker på hvordan du går fram, ta kontakt med lokale
myndigheter.
