Solcellsdrivet bevattningssystem
Art.nr 31-6808 Modell IK15P
Läs igenom hela bruksanvisningen före användning och spara den sedan för fram-
tidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata.
Vidtekniska problem eller andra frågor, kontakta vår kundtjänst.
Säkerhet
• Produkten får inte sänkas ned ivatten eller annan vätska.
• Produkten får inte på något sätt täckasöver.
• Kontrollera regelbundet alla anslutningar och slangar.
• Första gången produkten används bör den övervakas envecka för att
säkerhetsställa att allt fungerar.
• Kontrollera anslutningar, slangar, batterier och att produktens program fungerar
som förväntat innan du lämnar produkten oövervakad under enlängre period.
• Placera produkten irätt riktning. Inteliggande upp och nedetc.
• Produkten får endast repareras av kvalificerad servicepersonal.
• Produkten innehåller komponenter som är känsliga mot statisk elektricitet.
Omprodukten beter sig onormalt kan den behöva återställas, ta ur batteriet och
sätt sedan idetigen.
• Dra eller ryck inte islangarna som är kopplade till produkten.
Skötsel och underhåll
• Rengör produkten med enlätt fuktadtrasa. Använd ettmilt rengöringsmedel,
aldrig lösningsmedel eller frätande kemikalier. Varförsiktig så att solpanelens yta
inte skadas, täcks av damm eller påverkas negativt av andra föroreningar.
• Om produkten inte ska användas under enlängre period:
- Ställ reglaget iläge OFF.
- Ta ur batteriet och förvara produkten torrt och frostfritt.
• Eftersom bevattningssystemet tar vatten ur en öppen behållare kommer det
oundvikligen att bli smuts i vattnet. Plocka upp och rengör filtret regelbundet.
Systemet kan även behöva tas isär någon gång under bevattningssäsongen för
att göra rent slang och kopplingar.
Specifikationer
Baerier 1×18650 Li-Ion 2600 mAh
Flödesrao 45 L/h
Arbetstemperatur 0 – 50°C
Må
Bevaningspump 122 ×115×70 mm
Solpanel 206×168×20 mm

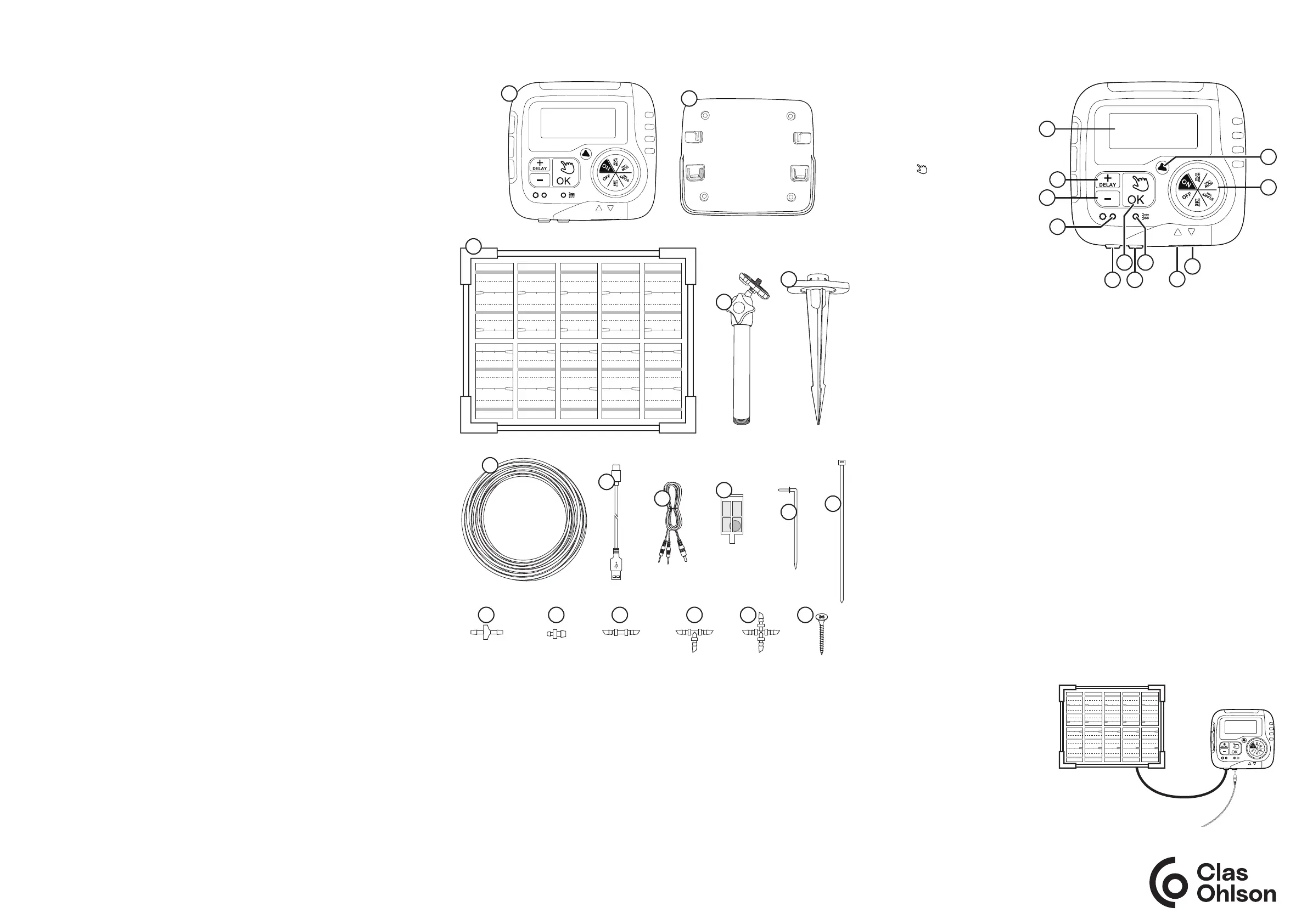

Produktbeskrivning
Bevattningspump
a) Bevattningspump 1 st
b) Monteringsplatta 1 st
c) Solpanel 1 st
d) Monteringsarm 1 st
e) Markspjut med
avtagbart väggfäste 1 st
f) 1/4ʺ Slang 15 m
g) USB-C laddkabel 1 st
h) Vattennivåsensor 2,9 m
i) Filter 1 st
j) Droppmunstycke 15 st
k) Buntband 3 st
l) Backventil 1 st
m) Ändplugg 3 st
n) Rak koppling 5 st
o) T-koppling 15 st
p) Korskoppling 3 st
q) Skruvar 6 st
Förpackningen innehåller
1. LED-display
2. [ +/ DELAY ]
3. [ – ]
4. Solladdningsindikator
5. Solpanelsport
6. [ OK/ ]
7. Vattensensoringång
8. Vattenbristindikator
9. Vatten in
10. Vatten ut
11. Inställningsvred
- ON
- HOW OFTEN
- HOW LONG
- START TIME
- SET CLOCK
- OFF
12. Indikator för inställningsvredet
Montering
Bestäm vart du vill sätta upp systemet, se till att ha en lämplig behållare för vattnet
redo och placera de växter som ska vattnas inom ett rimligt avstånd. Obs! Hela
bevattningssystemet bör vara placerat högre än den högsta nivån i vattenbehållaren.
Solpanel - markspjut
1. Skruva ihop moteringsarmen med markspjutet.
2. Skruva fast monteringsarmen i fästet på solpanelens baksida.
3. Välj var du vill placera solpanelen. Obs! Det bör vara på en skuggfri plats.
4. Justera vinkeln på monteringsarmen för optimal solexponering.
Solpanel - monteringsfäste
1. Skruva loss monteringsfästet från markspjutet.
2. Välj var du vill placera solpanelen och skruva upp monteringsfästet.
Obs! Det bör vara på en skuggfri plats.
3. Skruva fast monteringsarmen i monteringsfästet.
4. Gänga på solpanelen på monteringsarmen. Skruven ska passas in i fästet på
solpanelens baksida.
5. Justera vinkeln på monteringsarmen för optimal solexponering.
Bevattningspump
1. Skruva upp
monteringsplattan på lämplig
plats. Obs! Tänk på att
sladden från solpanelen
måste nå fram till pumpen.
2. Skjut ner bevattningspumpen
i monteringsplattan.
3. Koppla in sladden från sol-
panelen i solpanelsporten (5).
4. Koppla in vattennivåsensorn i
vattensensoringången (7).
