Alarm-Bewegungsmelder
mit Fernbedienung
Art.Nr. 36-4784 Modell SST-10
Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und auf-
bewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor.
Bei technischen Problemen oder anderen Fragen freut sich unser Kunden-
service über eine Kontaktaufnahme.
Sicherheitshinweise
Hinweis: Der Alarm-Bewegungsmelder erzeugt ein sehr lautes Alarmsignal.
Zur Vermeidung von Gehörschäden beim Testen und beim Erlernen des
Umgangs mit dem Gerät einen Gehörschutz tragen.
• Das Produkt ist zur Verwendung im Innenbereich vorgesehen und darf
weder Feuchtigkeit noch Nässe ausgesetzt werden.
• Es ist zu vermeiden, sich dem Alarmsignal längere Zeit auszusetzen,
da sonst Gehörschäden drohen.
• Den Bewegungsmelder nicht Stößen und Vibrationen aussetzen.
Produktbeschreibung
• Alarm-Bewegungsmelder freistehend oder für Wandmontage
• Verstellbare Wandhalterung
• Fernbedienung

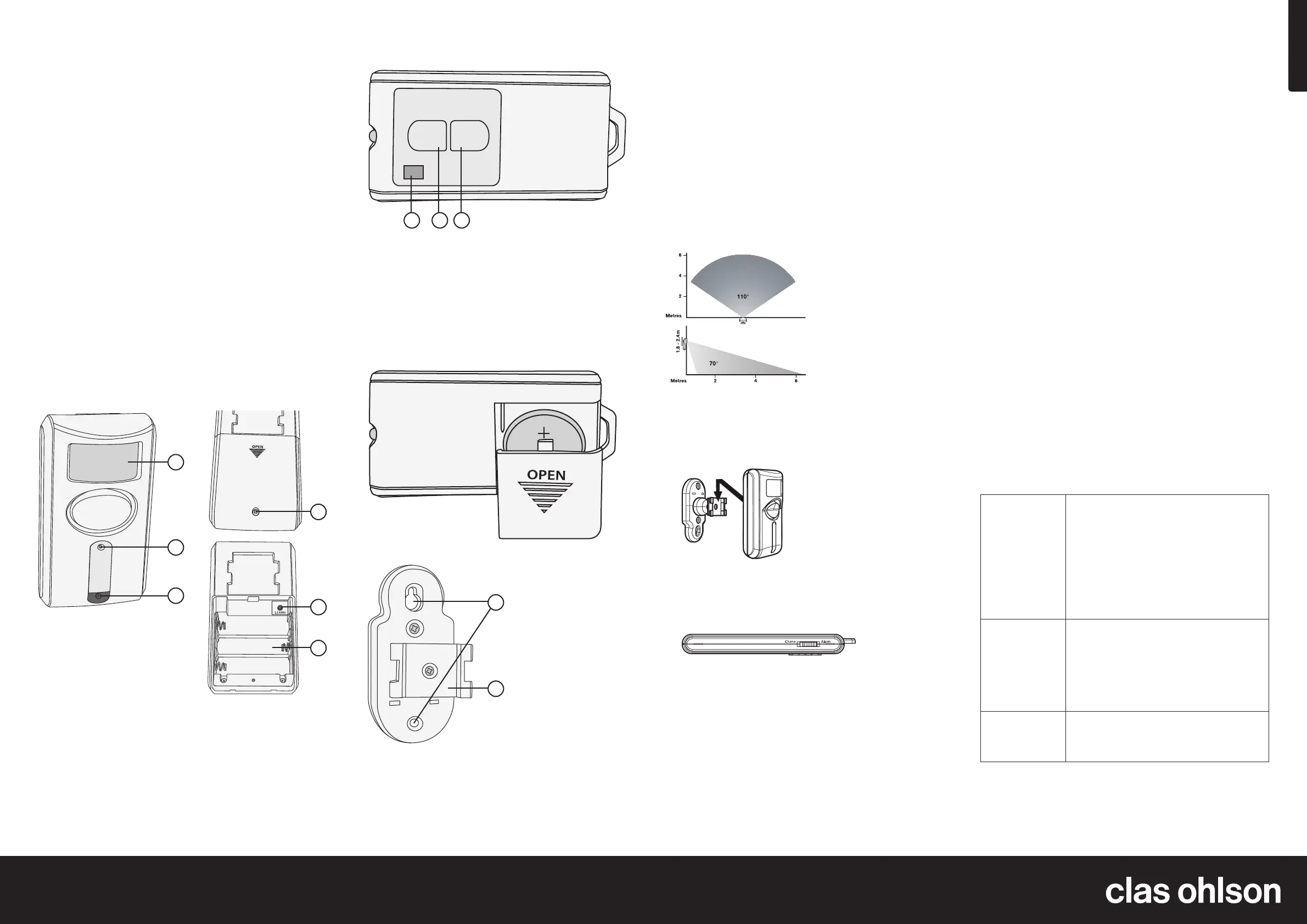

Tasten und Funktionen
Bewegungsmelder
Fernbedienung
Synchronisieren von Fernbedienung
und Bewegungsmelder
1. Schraube (4) lösen und Batteriefachabdeckung nach unten schieben.
3×AA/LR6-Batterie einlegen. Achtung: Die Markierung im Batteriefach
beachten. Bei korrekt eingelegten Batterien blinkt dieLED-Anzeige (2).
2. [ LEARN ] drücken, dieFernbedienung sofort auf dieVorderseite des
Bewegungsmelders richten und [ ARM ] drücken. Der Bewegungs melder
gibt einen kurzen Signalton von sich und dieLED-Anzeige hört auf zu
blinken. Die Geräte funktionieren nun zusammen.
3. Batteriefachabdeckung zurückschieben und Sicherungsschraube wieder
eindrehen.
Montage
Der Bewegungsmelder hat eine Reichweite von ca. 6 m geradeaus.
Der horizontale Erfassungswinkel beträgt ca. 110°, dervertikale Erfassungs-
winkel ca. 70°.
Meldebetrieb
Dient zur Benachrichtigung darüber, dass jemand den Erfassungsbereich
betreten hat.
1. Schieber derFernbedienung auf Chime stellen.
2. Die Fernbedienung auf den Bewegungsmelder richten und [ ARM ] drücken.
Das Signal ertönt sofort und danach jedes Mal wieder, wenn eine
Bewegung erfasst wird.
3. Mit derTaste [ DISARM ] ander Fernbedienung kann derMeldebetrieb
abgeschaltet werden.
Panikfunktion
Bei Bedarf kann ein Alarmsignal erzeugt werden, ohne dass eine Bewegung
erfasst wird.
1. Die Fernbedienung auf den Bewegungsmelder richten und gleichzeitig
diebeiden Tasten [ ARM ] und [ DISARM ] gedrückt halten.
2. Mit derTaste [ DISARM ] ander Fernbedienung kann diePanikfunktion
abgeschaltet werden.
Bewegungssensor testen
Wegen derhohen Lautstärke des Alarmsignals sollte derBewegungssensor
nicht im Alarmbetrieb getestet werden. Vorgehensweise:
1. Schieber derFernbedienung auf Chime stellen.
2. Die Fernbedienung auf den Bewegungsmelder richten und [ ARM ] drücken.
Ein einmaliges Signal ertönt.
3. 15 Sekunden warten, dann dieHand am Bewegungssensor vorbeiführen.
Ertönt sofort dasMeldesignal, funktioniert derSensor korrekt.
4. Dann den Bewegungsmelder bei Bedarf auf Alarmbetrieb stellen,
siehe Abschnitt Alarmbetrieb.
Pflege und Wartung
• Das Produkt mit einem leicht angefeuchteten Tuch reinigen. Dabei ein mildes
Reinigungsmittel verwenden, niemals Lösungsmittel oder ätzende Chemikalien.
• Bei längerer Nichtbenutzung des Produkts alle Batterien entnehmen.
• Alte und neue Batterien dürfen nicht gemischt verwendet werden.
Alle Batterien gleichzeitig auswechseln.
Fehlersuche
Die Fernbedienung
funktioniert nicht.
• Die Batterie derFernbedienung ist verbraucht.
Eine neue Batterie (CR2032) einlegen.
• Kontrollieren, dass dieBatterie korrekt
eingelegt ist. Siehe Abschnitt Tasten und
Funktionen - Fernbedienung.
• Die Fernbedienung gerade auf den
Bewegungsmelder richten. Zwischen den
Geräten dürfen sich keine Hindernisse befinden.
• Die Geräte sind nicht synchronisiert.
Siehe Abschnitt Synchronisieren von
Bewegungsmelder und Fernbedienung.
Der Bewegungs-
melder funktioniert
nicht.
• Die Batterien des Bewegungsmelders sind
verbraucht. Neue Batterien (3×AA/LR6) einlegen.
• Sicherstellen, dass dieBatterien korrekt
eingelegt sind. Siehe Kennzeichnung im
Batteriefach.
• Die Geräte sind nicht synchronisiert.
Siehe Abschnitt Synchronisieren von
Bewegungsmelder und Fernbedienung.
Es wird Falschalarm
ausgelöst.
• Der Bewegungsmelder ist falsch platziert, z.B.
in direktem Sonnenlicht, im Luftzug oder direkt
über einem Heizkörper oder einer anderen
Wärmequelle.
Hinweise zur Entsorgung
Bitte dasProdukt entsprechend den lokalen Bestimmungen entsorgen.
Weitere Informationen sind von derGemeinde oder den kommunalen
Entsorgungsbetrieben erhältlich.
1. Bewegungssensor
2. LED-Anzeige, diesignalisiert, dass Einstellungen durchgeführt werden
3. LED-Anzeige, dieblinkt, wenn eine Bewegung erfasst wird
4. Sicherungsschraube für Batteriefachabdeckung
5. [ LEARN ] Synchronisieren von Bewegungsmelder und Fernbedienung
6. Batteriefach
7. LED-Anzeige, dieblinkt, wenn [ ARM ] oder [ DISARM ] gedrückt wird.
Achtung: Wenn dieBatterien schwächer werden, blinkt dieLED-
Anzeige langsam.
8. [ ARM ] Scharfschalten des Bewegungsmelders
9. [ DISARM ] Abschalten des Alarms und Unscharfschalten des
Bewegungsmelders
Die Fernbedienung ist werkseitig mit einer Batterie ausgerüstet. Vor Inbetrieb-
nahme derFernbedienung dieBatteriefachabdeckung aufschieben und
dieKunststoffsicherung entfernen.
Halterung
10. Löcher für Befestigungsschrauben
11. Halterung für Bewegungsmelder
1. Bei Wandmontage: Die Halterung mit den beiden mitgelieferten
Schrauben sowie ggf. den Dübeln ander Wand montieren. Geeignete
Montagehöhe ca. 1,8–2,4m. Achtung: Beim Bohren und Schrauben
eventuelle Strom- und Wasserleitungen berücksichtigen.
2. Den beweglichen Arm derHalterung festhalten und den Bewegungsmelder
einhaken. Das Gerät vorsichtig nach unten drücken, bis es einrastet.
Bedienung
Alarmbetrieb
1. Schieber derFernbedienung auf Alarm stellen.
2. Die Fernbedienung auf den Bewegungsmelder richten und [ ARM ]
drücken. Am Bewegungsmelder ertönt ein kurzes Signal und
dieLED-Anzeige blinkt. Nach ca. 45 Sekunden wird dieAlarmanlage
scharf geschaltet. Diese Verzögerungszeit dient dazu, sich aus dem
Erfassungsbereich zu entfernen.
3. Wird eine Bewegung erfasst, ertönt am Bewegungsmelder ein kurzes
Signal und dierote LED-Anzeige (3) blinkt. 30 Sekunden später ertönt
dasAlarmsignal. Es dauert ca. 30 Sekunden lang und wird dann ab-
geschaltet. Nach 15 Sekunden ist derAlarm wieder scharf und dasAlarm-
signal ertönt erneut, wenn eine Bewegung erfasst wird. Dieses Muster
wiederholt sich, bis ander Fernbedienung [ DISARM ] gedrückt wird.
4. Mit derTaste [ DISARM ] ander Fernbedienung kann dieAlarmfunktion
abgeschaltet werden.
1
2
3
4
5
6
ARM DISARM
7 8 9
10
11
