Inversion de la porte :
AV21SX(-IX)/AV51SX(-IX)/AV7X(-IX) :

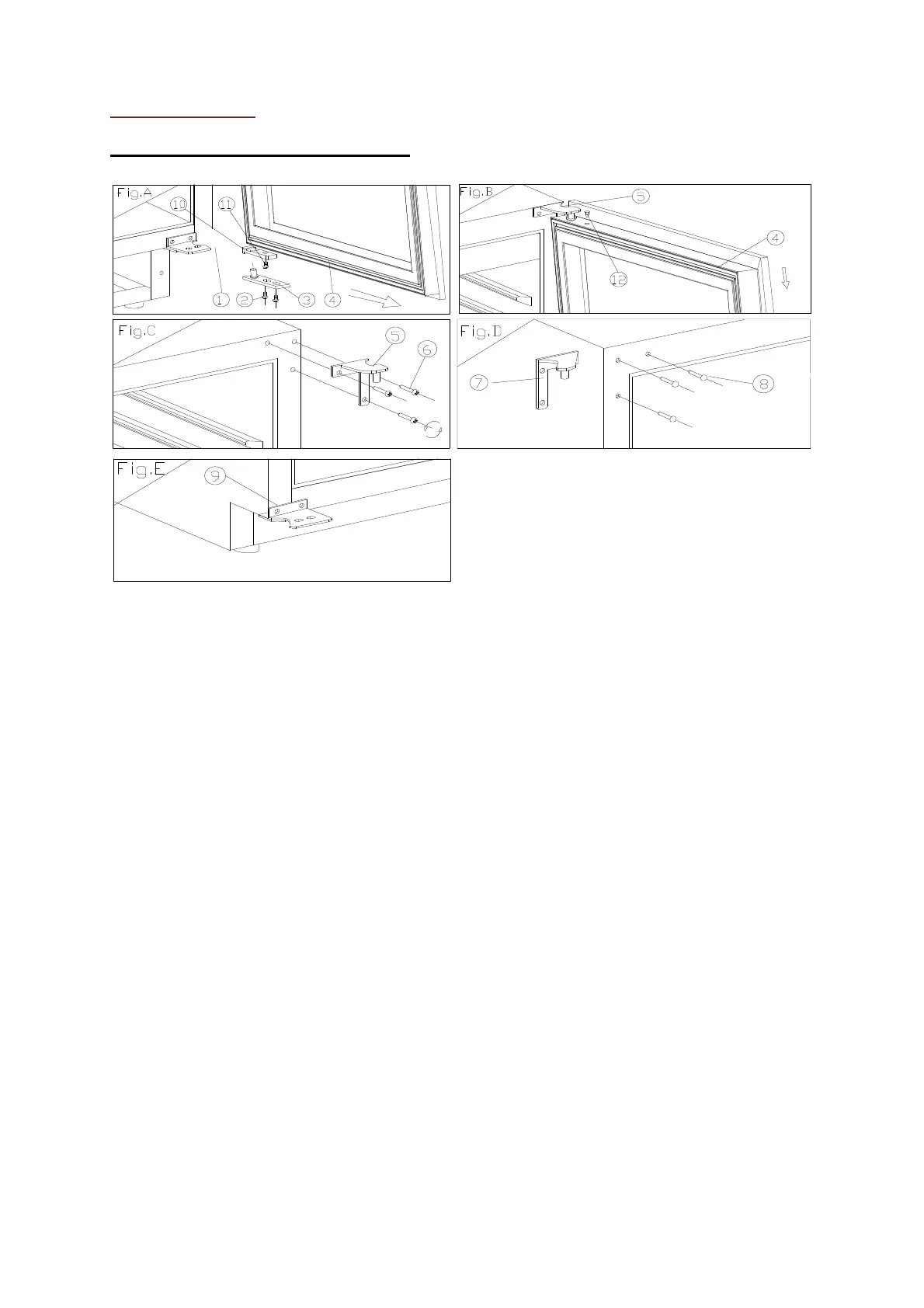

1. Charnière inf. (droite) 2. Vis 3. Axe de la porte
4. Porte 5. Charnière sup. (droite) 6. Vis des charnières
7. Charnière sup. (gauche) 8. Clou décoratif 9. Charnière inf. (gauche)
10. Dispositif de retenue 11. Vis 12. Bouchon
1. Ouvrez la porte à 90 degrés. Dévissez deux vis (2) de l’axe inférieur de la porte, puis retirez la porte (4) et
l’axe de la porte (Fig. A)
2. Positionnez correctement la porte (4) et retirez le bouchon (12) de la partie supérieure du cadre de la porte;
dévissez l’une des vis (11) inférieures et ôtez le dispositif de retenue (10). Installez ensuite ce dispositif sur la
partie supérieure du cadre de la porte. Il est préférable d’utiliser un bouchon de rechange (12) pour obturer le
trou sur la partie supérieure du cadre. (Fig. A/B)
3. Retirez 3 vis (6) de la charnière supérieure (droite) (5) et ôtez celle-ci. (Fig. C)
4. Retirez les clous décoratifs (8) du côté supérieur gauche de l’appareil et installez la charnière supérieure de
rechange (gauche) (7) sur le côté supérieur gauche à l’aide de trois vis. (Fig. D)
5. Toujours selon la procédure ci-dessus, procédez à l’installation de la charnière inférieure de rechange
(gauche) (9) (Fig. E).
6. La porte s’ouvre à 180 degrés. La méthode d’installation de la porte est la même que celle de son
démontage ; alignez correctement la porte et fixez.
7. Obturez le trou situé en haut à droite de l’appareil avec un clou décoratif (8).
