19

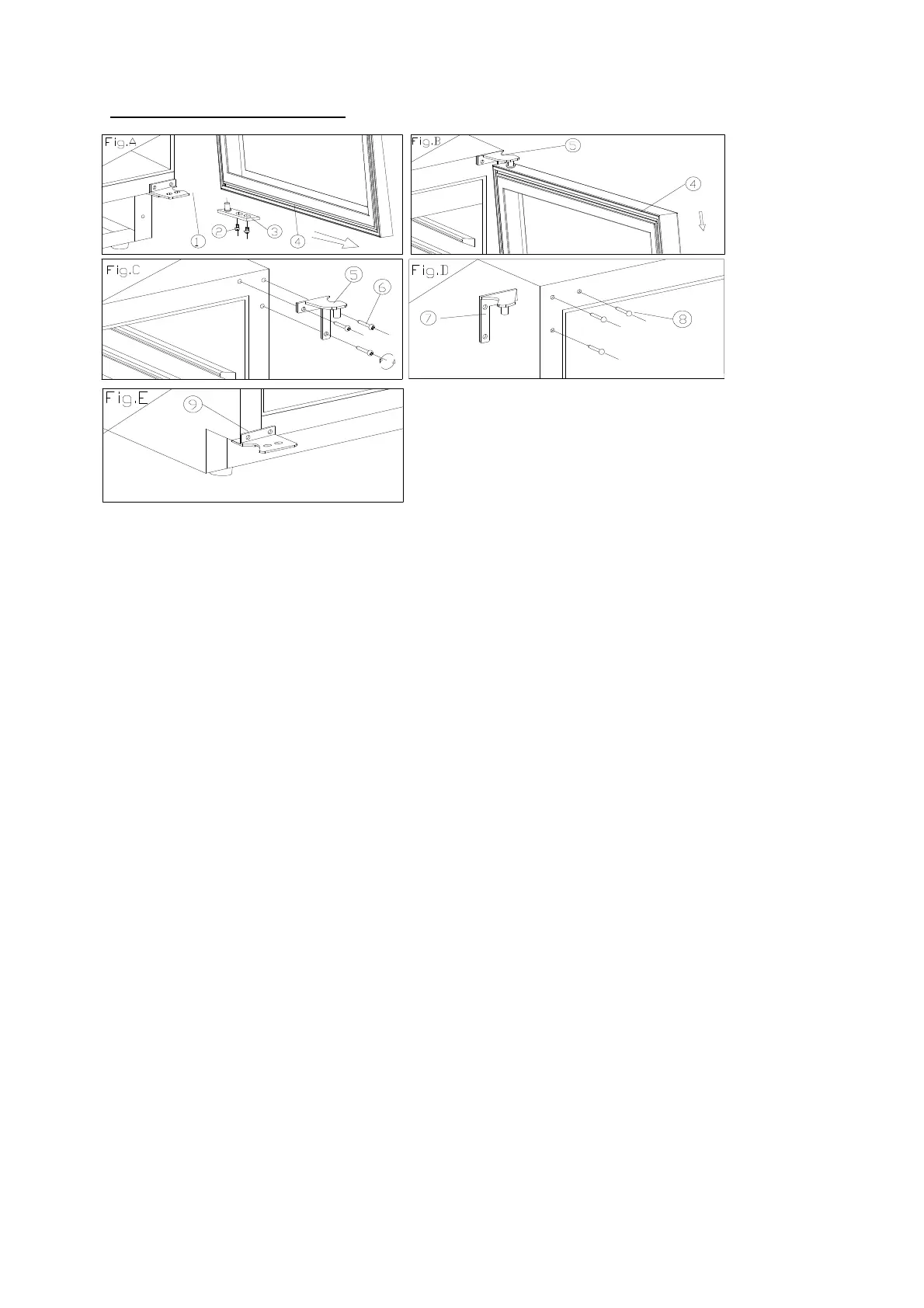

PRO51C/AV53CDZ/AV54SXDZ(-IX) :
1. Charnière inf. (droite) 2. Vis 3. Axe de la porte
4. Porte 5. Charnière sup. (droite) 6. Vis des charnières
7. Charnière sup. (gauche) 8. Clou décoratif 9. Charnière inf. (gauche)
1. Ouvrez la porte à 90 degrés. Dévissez deux vis (2) de l’axe inférieur de la porte, puis retirez la porte (4) et
l’axe de la porte (Fig. A).
2. Positionnez correctement la porte (4).
3. Retirez 3 vis (6) de la charnière supérieure (droite) (5) et ôtez celle-ci. (Fig. C).
4. Retirez les clous décoratifs (8) du côté supérieur gauche de l’appareil et installez la charnière supérieure
supplémentaire (gauche) (7) sur le côté supérieur gauche à l’aide de trois vis. (Fig. D)
5. Toujours selon la procédure ci-dessus, procédez à l’installation de la charnière inférieure restante (gauche)
(9) (Fig. E)
6. La porte s’ouvre à 180 degrés. La méthode d’installation de la porte est la même que celle de son
démontage; alignez correctement la porte et fixez.
7. Obturez le trou situé en haut à droite de l’appareil avec un clou décoratif (8).
