DIRECTIVES D’INSTALLATION
!
BLESSURE CORPORELLE/RI SQUE DE
COMPROMETTRE LE FONCTIONNEMENT DE
L’ UNI TÉ
Ne pas tenir compte de cette mise en garde pourrait
entraîner des blessures corporelles ou des dégâts
matériels.
Il est conseillé d’être aidé durant l’installation. En effet,
le compresseur de l’appareil se trouvant à droite (côté
des commandes), ce côté est plus lourd que l’autre et sa
manipulation est plus malaisée.
ATTENTION
Étape 1—Choix de l’endroit le plus approprié
A. Le conditionneur s’adapte aisément à une fenêtre à guillotine
(simple ou avec contrechâssis). Cependant, à cause des diffé-
rents cadres de fenêtres, des modifications seront peut--être re-
quises pour que l’installation soit correcte et ne présente aucun
risque.
B. Vérifierle bon état delafenêtre : solidité dela structure, absence
de bois pourri ou sec, etc.
C. Pour obtenir un rendement optimal de l’appareil, l’installer si
possible sur le côté ombragé de la maison ou de l’immeuble,
moinsexposé aux rayonsdu soleil. Si l’appareil est en plein so-
leil, il est conseillé de l’abriter sous un auvent.
D. Le boîtier doit avoir suffisamment de dégagement tout autour
pour favoriser une bonne circulation de l’air (voir Fig. 5). La
partie arrièredel’appareil doitémerger à l’extérieur, etnon dans
un garage ou à l’intérieur d’un édifice. Garder l’appareil aussi
éloigné que possible de tout obstacle, et à au moins 30 po (76
cm) au-- dessus du sol. Éviter que des rideaux et autres objets
dans une pièce gênent la circulation de l’air.
E. S’assurer qu’une prise de courant est à portée de l’endroit d’in-
stallation. N’utiliser qu’une ligne simple, dont le courant est
conforme aux exigences électriques (voir le tableau 1 de la page
4). Le câblage doit être en conformité avec les codeslocal etna-
tional.
F. L’appareilestétudiépourévaporerlacondensation (lesconden-
sats) dans des conditions normales. Cependant, en cas de taux
d’humiditétropélevé,laplaque debasepourraitdéborderàcau-
se de l’excès de condensats. L’appareil doit donc être installé à
un endroit où l’eau qui déborde ne coulerapassur lespiétonsou
sur une propriété du voisinage qu’il pourrait surplomber.
Auvent
Obstacle
latéral
Sol
Clôture,
mur ou
autre
obstacle.
12 po (76 cm) min.
30 po (76 cm) min.
20 po (51 cm) min.
20 po
min. (51 cm)
A06534

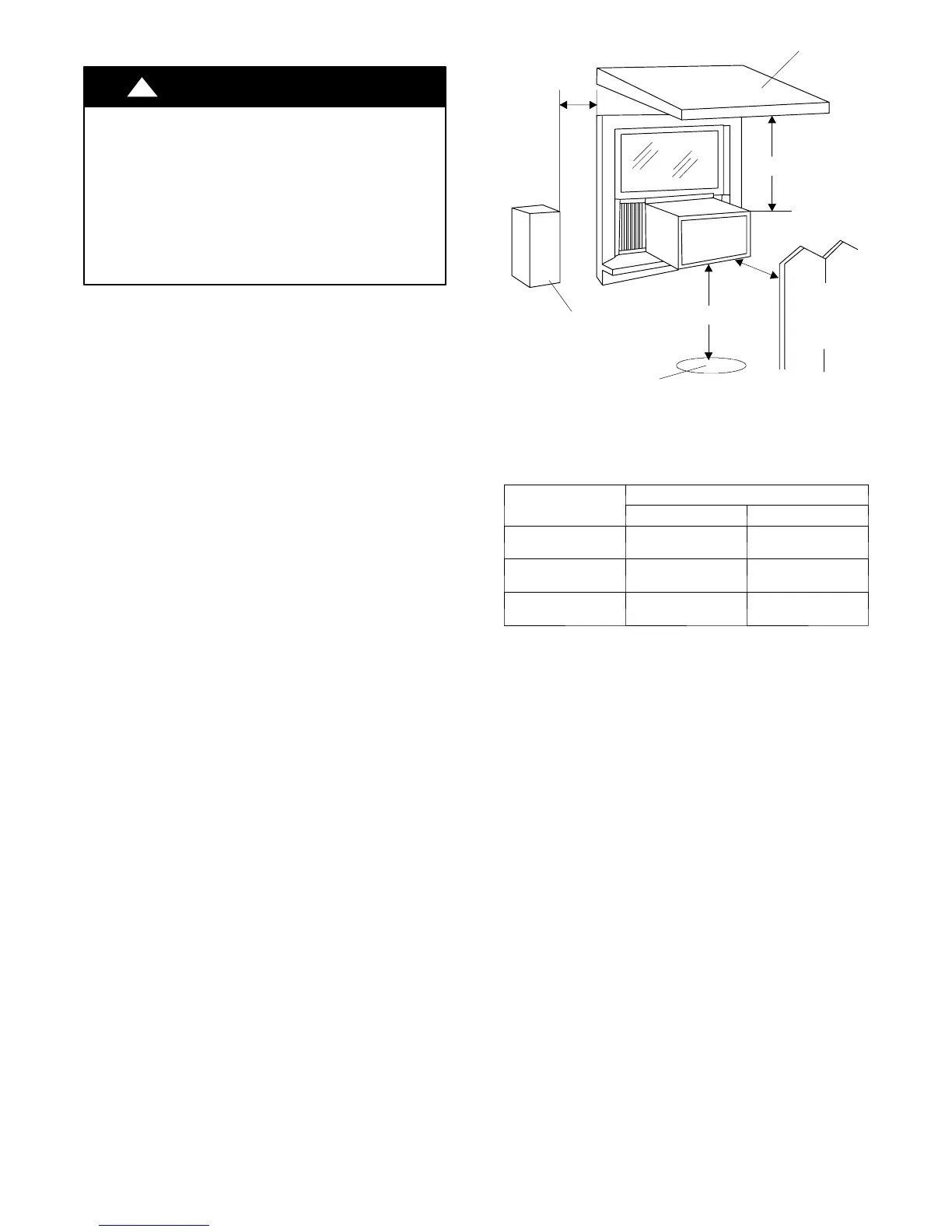

Fig. 5 -- Dégage ments du conditionneur d’air
Exigences sur l’ouvertur e de la fenêtre
Grosseur
Modèle
12K 15--24K
Grosseur du boîtier
(L/H/D)
22,8/15,7/24,1 po 26,5/18,5/26,9 po
Largeur d’ouverture
de la fenêtre
27 po -- 41 po 30 po -- 44 po
Hauteur d’ouverture
de la fenêtre
16 po 18,5 po
Étape 2—Préparation pour glisser le conditionneur hors du
boîtier
A. Dévisser les (4) visPhilips qui retiennent le boîtier aucondition-
neur. Le boîtier a (2) vis de chaque côté. Les vis qui sont le plus
à l’avant de l’appareil retiennent le panneau avant au boîtier.
Quant aux vis les plus en arrière, elles retiennent le boîtier au
conditionneur (voir Fig. 6).
B. Tirer délicatement le panneau avant et la grille pour l’enlever.
C. Saisi r la poignée à l’ avant du conditionne ur, puis t i rer dél ica tement
pour le sortir de son boîtier (voir Fig. 7). REMARQUE : Veiller à
revisser le boîtier à la fin de l’installation dans la fenêtre.
