10
INSTALLATION MURALE
Suivre la procédure suivante pour installer le conditionneur d’air
dans un mur :
1. Sor t ir le conditionneur de s a boîte d’e xpédition ; ne pas utiliser
les pièces destinées à la pose de l’appareil dans une fenêtre.
2. Établir l’endroit où le conditionneur sera installé. S’assurer
que le mur offre suffisamment de dégagement, côtés inté-
rieur et extérieur. Vérifier que l’appareil pourra être branché
directement à la prise murale, sans l’aide d’une rallonge.
L’épaisseur du mur ne doit pas dépasser 7 po (18 cm). Les
évents à lamelatéraux nedoivent jamaisêtre bouchés. Choi-
sir un mur dont la surface :
S Ne supporte pas de charges structurales majeures, com-
me la construction à ossature de bois au bout des fenê-
tres et sous les charpentes de soutien
S Ne couvre pas de la plomberie ou du câblage présents à
l’intérieur du mur
S Est à proximité de prises de courant, ou proche d’un
endroit où une prise peut être installée
S Donne sur l’endroit qui sera refroidi, et n’est bloquée
par aucun obstacle
S Permet une libre circulation de l’air (aucun obstacle) à
l’arrière (côté extérieur) du conditionneur d’air
3. Les pièces suivantes doivent être fournies par l’installateur :
S cadre en bois
S cales en bois
S vis à bois (nº 10, 1 po (2,54 cm) de long)
4. À l’intérieur de la pièce, trouve r le monta nt de c lois on le plus
proche du milieu de l’ouvertur e future pour le condit i onneur.
Pour cela, tapoter le mur ou utiliser un localisateur de montants.
5. Découper ou pratiquer des ouvertures de chaque côté de ce
montant central. Voir Fig. 22.
IMPORTANT : Lire toutes les directives avant de pratiquer
l’ouverture principale.
6. Prendre les dimensions entre les bords internes des autres
montants, comme à la Fig. 22.
7. La construction et l’installation du cadre doivent être en
conformité avec tous les codes locaux du bâtiment. Cons-
truire un cadre en bois qui entourera l’appareil dans le mur.
Ce cadre renforcera l’ouverture dansle mur et permettra d’y
fixer le conditionneur. La profondeur du cadre doit corres-
pondre à peu près à l’épaisseur du mur. Ne pas oublier
d’ajouter l’épaisseur du cadre lorsque l’on calcule les dimen-
sions de l’ouverture dans le mur.
IMPORTANT :Veiller à mesurer les dimensions du conditionneur
avant de construire le cadre.
Par exemple, si le bois du cadre a une épaisseur de 3/4 po (2 cm),
l’ouverture dans le mur sera : 20 1/2 + 3/4 + 3/4 = 22 po de large,
soit52+2+2=56cm.
IMPORTANT : Si, à cause de son épaisseur, le mur recouvre les
évents latéraux et supérieurs du conditionneur lorsqu’on l’installe,
la partie extérieure du mur doit être élargie. Les évents latéraux et
supérieurs ne doivent jamais être bouchés ou obstrués.
8. Aprèsavoir construit lecadre,s’assurerqueleconditionneur
s’adapte parfaitement à l’intérieur ; ajuster ou reconstruirele
cadre s’il est trop grand ou trop étroit.
9. Pr endre le s di mensi ons e xtér ieur es du ca dre, puis découper
l’ouver t ure c or res pondante dans le mur. L’ouver ture doit êt r e à
niveau, si non l’ évac uati on des conde nsat s sera compr omise .
10. Placer le cadre en bois dans l’ouver ture . S’ass urer que le cadre
est fixé solidement en place. Remplir le vide entre le cadre et les
montants avec des cales d’épaisseur en bois. Clouer ces cales
aux monta nts. Au besoin, pose r des montants tout aut our du ca-
dre pour r enforcer la stabilité du mur. Voir Fig. 24.
3-3/8 po min.
(8,6 cm)
A06739

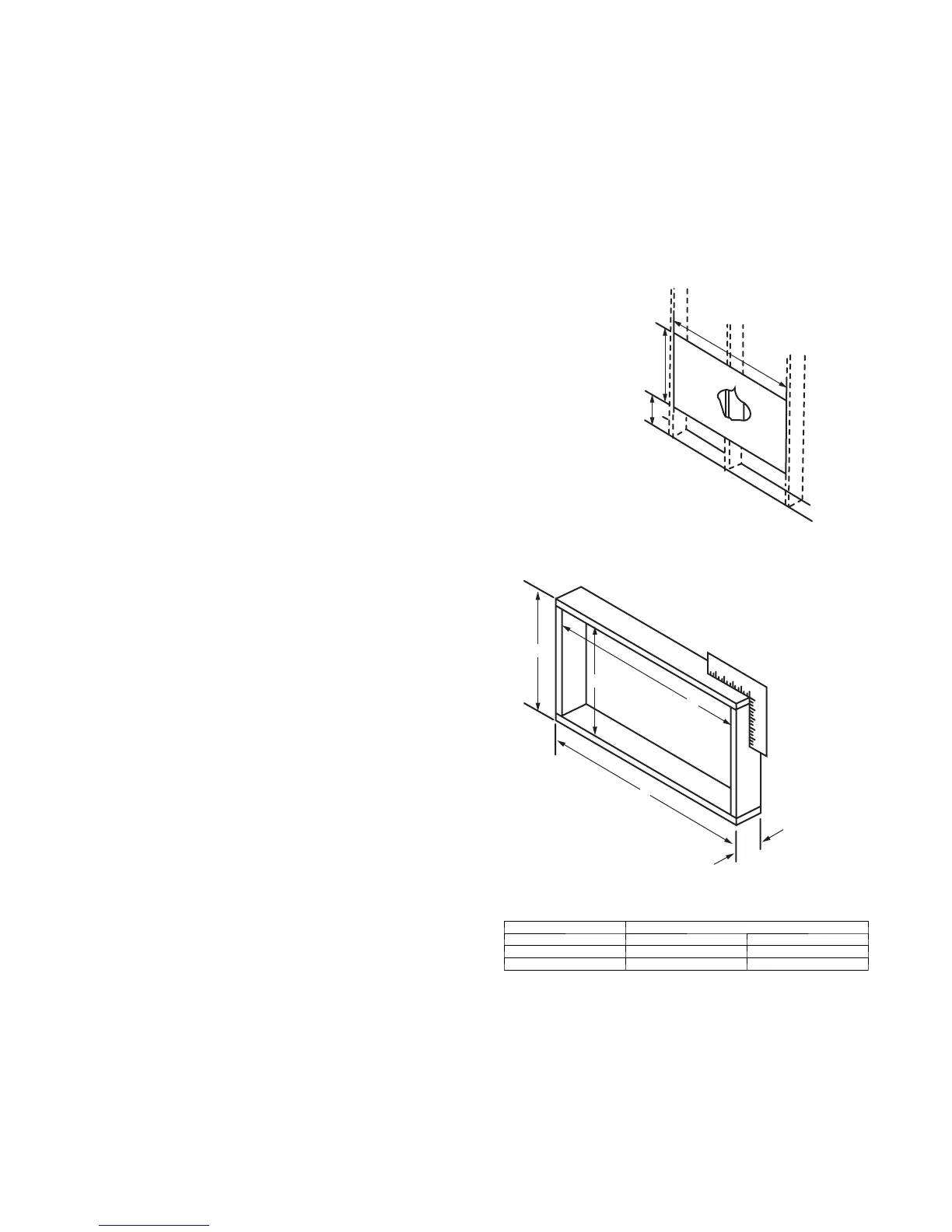

Fig. 22 -- Lieu d’installation mural e
A
Y
B
X
A06740
7 po (18 cm) MAX
APP AREIL Dimensions
KC ou KH A B
123P 15,75 22,8
141P --- 233P 18,25 26,4
A06740
Fig. 23 -- Construction du cadre
