Clint MultiPower CHA/K 13010-P - Dimensions and Clearances; Encombrements Et Espaces Pour Entretien

26

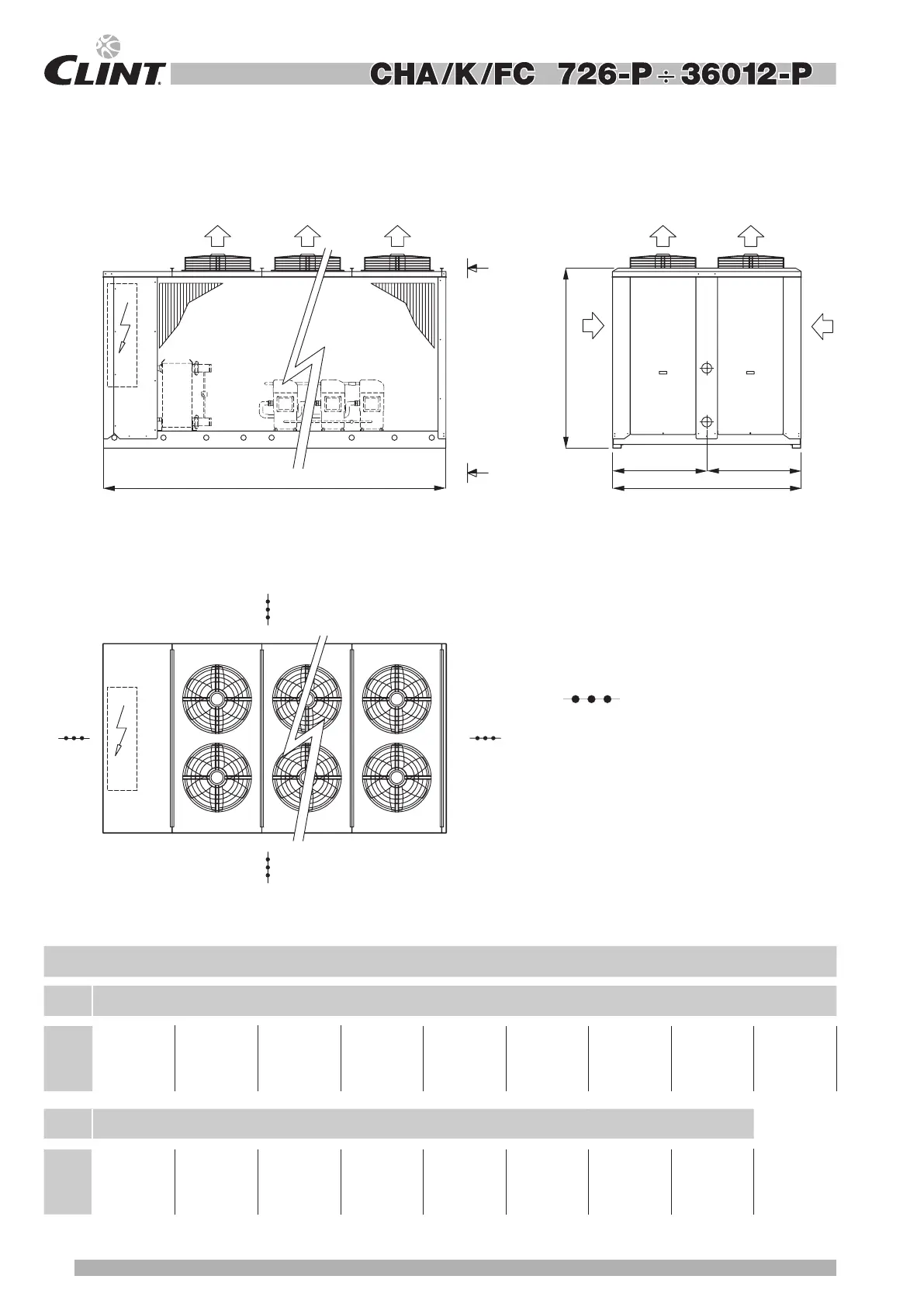

DIMENSIONI D'INGOMBRO E SPAZI DI RISPETTO
ABMESSUNGEN UND SERVICE FREIRÄUME
DIMENSIONS AND CLEARANCES
DIMENSIONS ET ESPACES TECHNIQUES
DIMENSIONI / DIMENSIONS / ABMESSUNGEN / DIMENSIONS
MOD.
726-P 786-P 826-P 906-P 1048-P 1128-P 1208-P 13010-P 15010-P
A mm
4000 4000 4000 4000
5000 5000 5000 5000 6200
B mm
2200 2200 2200 2200 2200 2200
2200 2200 2200
C mm
2360 2360 2360 2360
2360 2360 2360 2360 2360
MOD.
16812-P 18012-P 21012-P 24012-P 27012-P 30012-P 33012-P 36012-P
A mm
6200 6200 7200 7200 8400 9600 10600
10600
B mm
2200 2200 2200 2200 2200 2200 2200 2200
C mm
2360 2360 2360 2360 2360 2360 2360 2360
Spazi di rispetto
Clearance area
Service Freiräume
Espces Techniques
Y - Connessioni idrauliche unità standard.
Y - Water connections for standard units.
Y - Wasseranschlüsse für Standard Geräte.
Y - Raccords hydrauliques unité standard.
Vista "X-X"
View "X-X"
Ansicht "X-X"
Vue "X-X"
1000 mm.
1800 mm.
500 mm.
1800 mm.
P
A
=
B
Y
Y
X
X
C
=
