Installazione

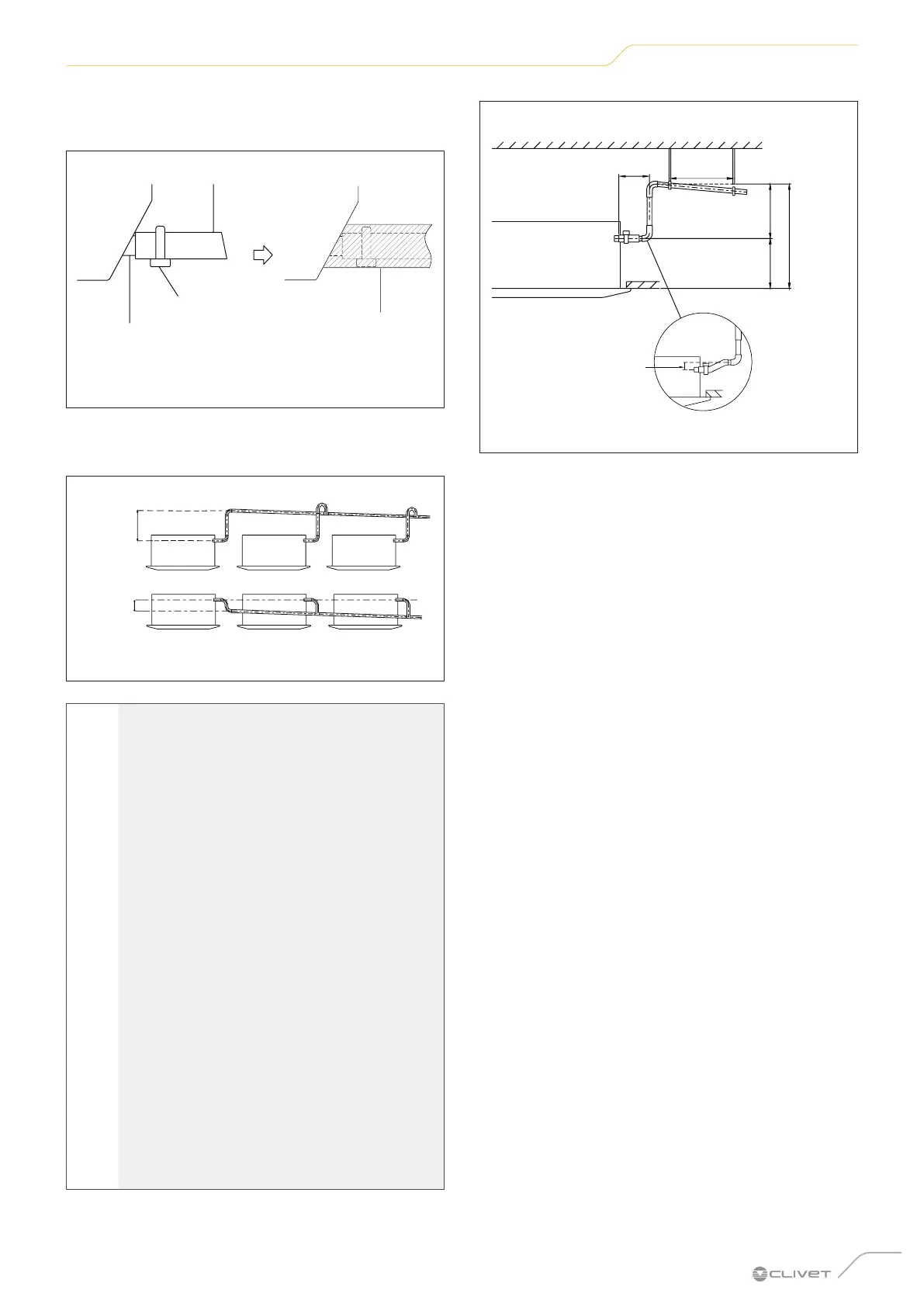

3 Collegare l’estremità del tubo di drenaggio al tubo
di uscita dell’unità. Avvolgere l’estremità del tubo e
fissarla saldamente con una fascetta stringitubo.
Tubo di drenaggio
Fascetta stringitubo
metallica
Isolamento
Porta di collegamento
del tubo di drenaggio
Fig. 12
4 Se si collegano più tubi di drenaggio, seguire il
seguente schema di installazione:
0-53 cm
≥10 cm
Fig. 13
l
AVVERTENZA
– Quando si utilizza una prolunga per il tubo di
drenaggio, stringere la connessione sul lato
interno con un tubo di protezione aggiuntivo
per impedire che si allenti.
– Il tubo di drenaggio deve avere una
pendenza di almeno 1/100 per impedire che
l’acqua possa rifluire nel condizionatore
d’aria.
– Per evitare che il tubo si incurvi, disporre
degli elementi di sospensione ogni 1-1,5 m.
– Se l’uscita del tubo di drenaggio si trova
più in alto del raccordo per la pompa
situato sul corpo dell’unità, predisporre un
tubo di sollevamento per l’uscita di scarico
dell’unità interna. Il tubo di sollevamento
deve essere installato a non più di 75 cm dal
controsoffitto e la sua distanza dall’unità non
deve superare i 30 cm. Un’installazione non
corretta può causare il riflusso dell’acqua
nell’unità.
– Per evitare la formazione di bolle d’aria,
tenere il tubo di drenaggio in orizzontale o
leggermente inclinato verso l’alto (<75 mm).
0 - 75 mm
(3”)
22 cm
Soffitto
1 - 1,5 m
≤75 cm
≤30 cm
≤53 cm
Fig. 14
PROVA DI SCARICO
Controllare che il tubo di drenaggio non sia ostruito.
Questa prova deve essere eseguita negli edifici di nuova
costruzione prima della finitura del soffitto.
