Généralités
1.2 Description des composants du système
1
2
3
4
5
6
7
8

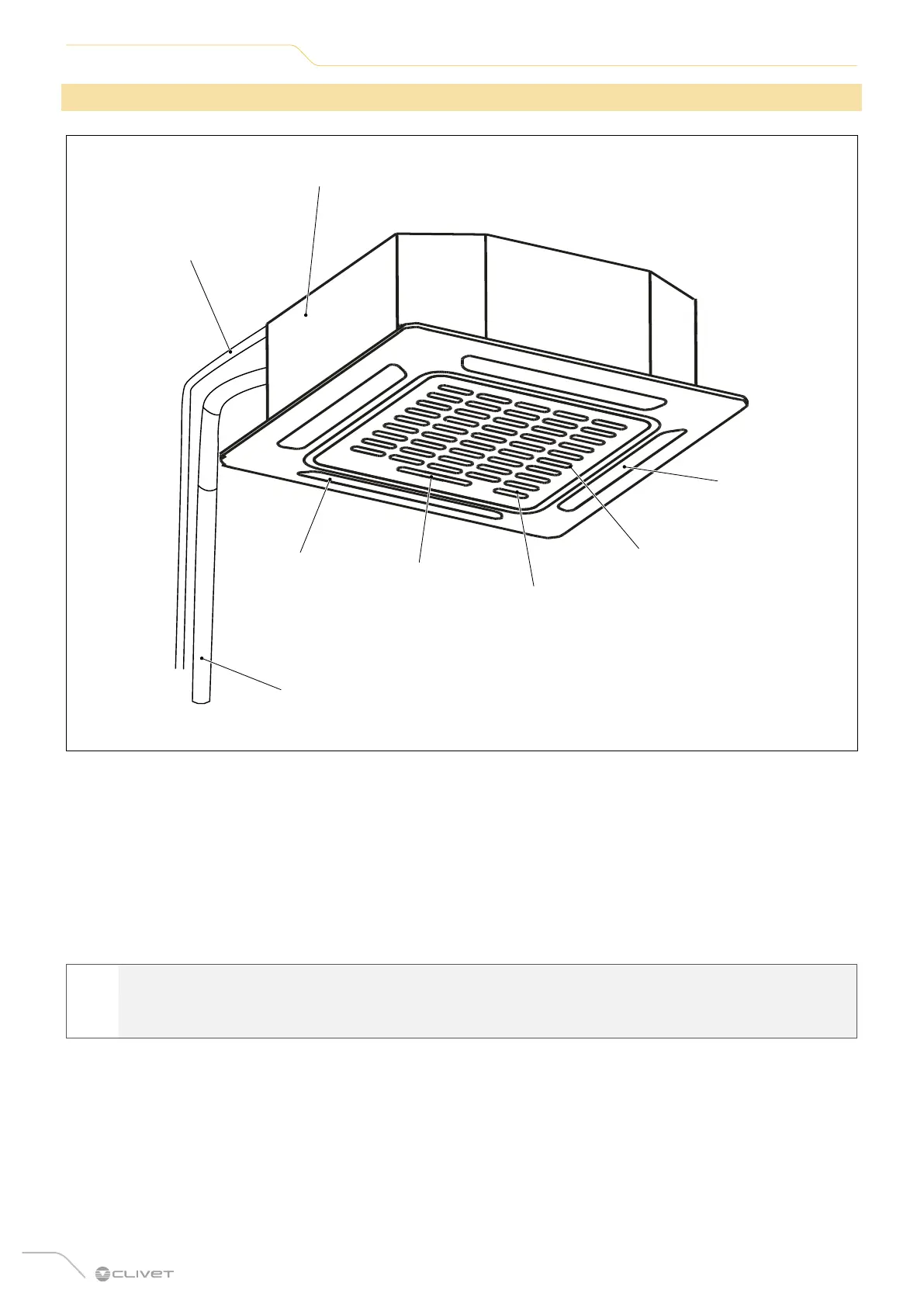

Fig. 1
1 Pompe d’évacuation (dans l'unité interne)
2 Tuyau de drainage
3 Lignes frigorifiques
4 Volet de ventilation
5 Écran LED
6 Grille avant
7 Entrée air
8 Sortie air
l
MISE EN GARDE
Les images de ce manuel sont fournies à titre indicatif uniquement. L'apparence de l’appareil peut diérer
légèrement des illustrations présentées ici. Se référer aux caractéristiques réelles de l'unité.
