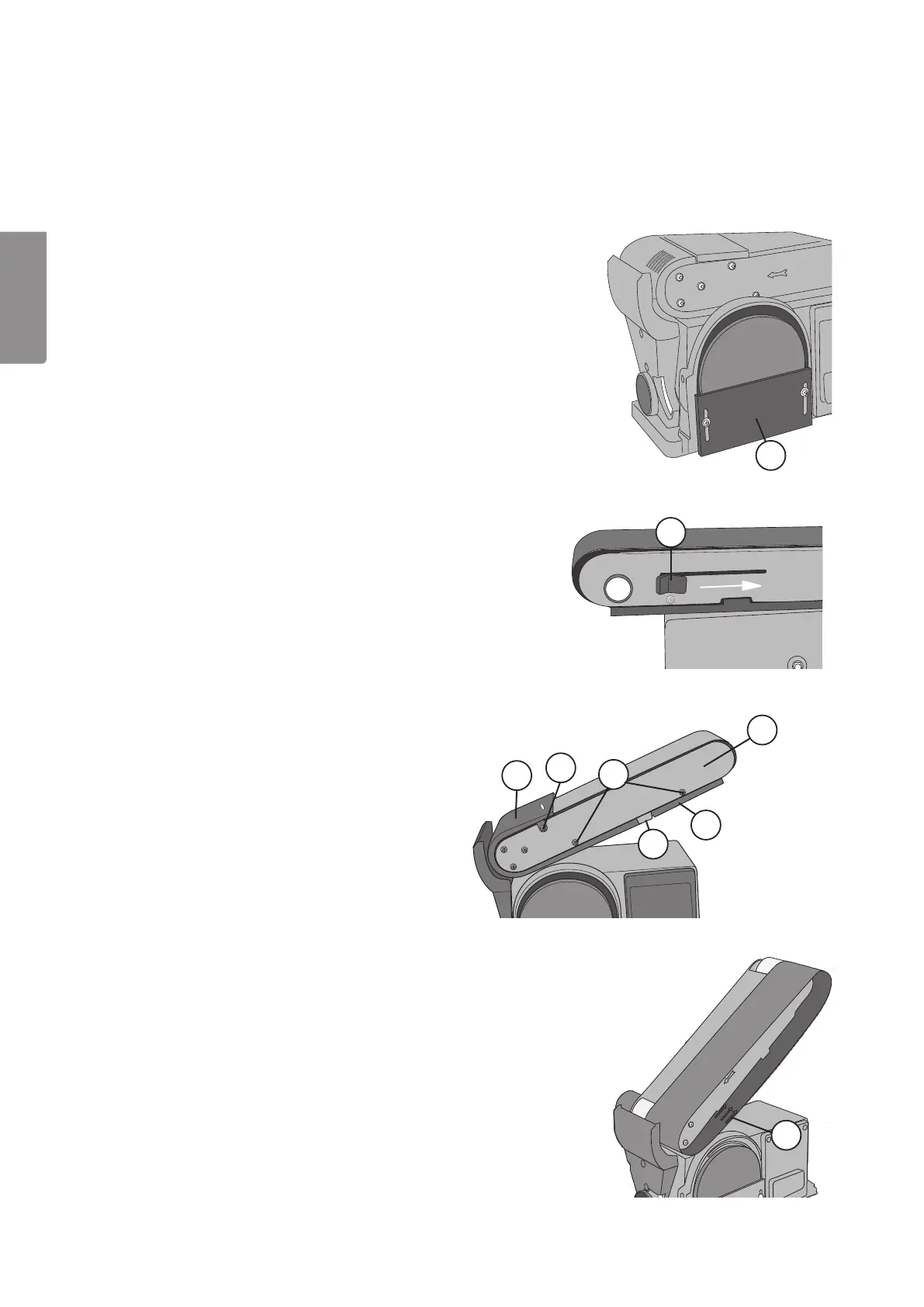

bild 3
bild 4
bild 5
bild 6
17
3. Montering och förberedelser
Varning! Kontrollera alltid att nätsladdens stickpropp är utdragen ur eluttaget innan montering
eller annan form av service/justering på maskinen.
Slipband och sliprondell har monterats på fabriken.
3.1 Montera/byt sliprondell (bild 3)
1. Dra ur maskinens stickpropp.
2. Ta bort det ställbara slipbordet.
3. Lossa de 2 skruvarna som håller fast skyddet (14)
och ta bort skyddet.
4. Ta bort den gamla sliprondellen.
5. Ta bort skyddspapperet från den nya
sliprondellen.
6. Placera den nya sliprondellen mot sliptallriken, se
till att den centrerar. Tryck fast sliprondellen hårt.
7. Skruva fast skyddet (14) igen.
3.2 Montera/byt slipband (bild 4, 5, 6)
1. Dra ur maskinens stickpropp.
2. Skruva loss anhållet (3).
3. För frigöringshandtaget ((6) på bild 4) i pilens
riktning för att frigöra den medlöpande rullen så
att slipbandet går att lossa.
4. Skruva loss de 2 skruvarna ((16) på bild 5) på
båda sidor om bandstativet (10). Ta bort det övre
skyddet ((17) på fig. 5).
5. Skruva loss de 4 skruvarna ((18) på bild 5) på
båda sidor om bandstativet (10). Ta bort det
nedre skyddet ((19) på bild 5).
6. Ta bort gummibufferten ((20) på bild 5).
7. Ta bort det gamla slipbandet från rullarna.
8. Montera slipbandet i rätt rotationsriktning.
Det nya slipbandet har en riktningspil på insidan
((21) på bild 6), slipbandet måste rotera i pilens
riktning. Se till att slipbandet är centrerat på båda
rullarna.
9. Montera gummibuffert, övre skydd och nedre
skydd. Dra åt skruvarna på sidan av bandstativet.
10. För frigöringshandtaget ((6) på bild 4) framåt för
att aktivera bandspänningen.
11. Justera sedan slipbandets spårning.
Varning! Frigöringshandtaget är fjäderbelastat,
var försiktig när du använder det.
