15
SVENSKA
9
22
107
1010
7
bild 7
bild 8
bild 9
bild 10
bild 11

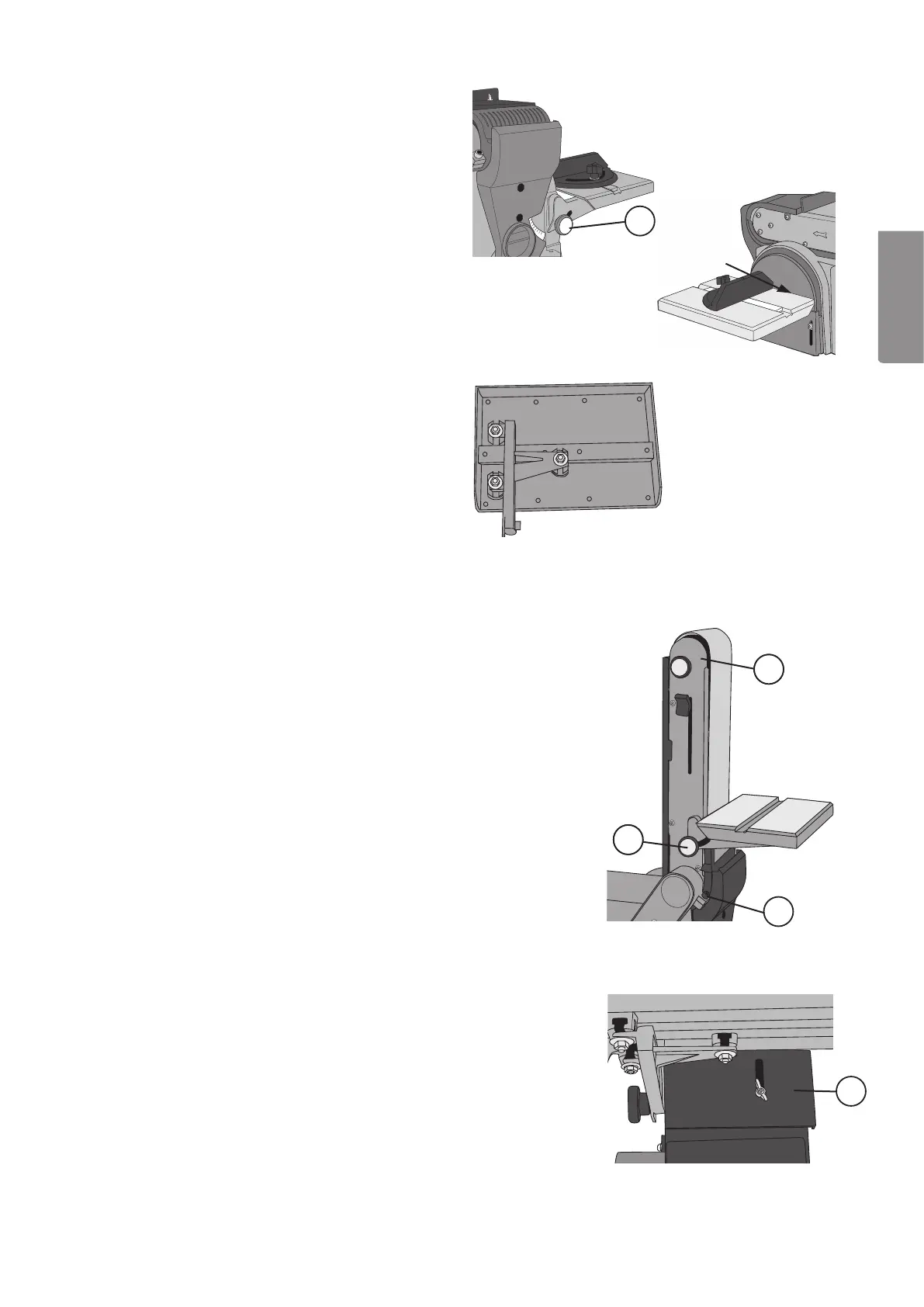

3.3 Montera slipbordet (bild 7, 8, 9)
1. Dra ur maskinens stickpropp.
2. Tryck in slipbordets styrtapp (längst upp på fästet)
i hålet på stativet.
3. Skruva fast låsratten ((7) på bild 7).
4. Justera slipbordet: Lossa de tre skruvarna
på undersidan av slipbordet (bild 9). Justera
slipbordet så att avståndet mellan slipband och
slipbord är högst 1 till 2 mm (bild 8). Dra åt de tre
skruvarna och låsratten.
Varning! Avståndet mellan slipband och slipbord får
vara högst 1 till 2 mm, annars finns risk att arbets-
stycke eller finger fastnar mellan dem.
3.4 Använd slipbordet till bandslip (bild 10, 11)
1. Dra ur maskinens stickpropp.
2. Skruva bort anhållet (3).
3. Lossa låsskruven (9), vik upp bandstativet (10)
och dra åt låsskruven.
4. Tryck in slipbordets styrtapp (längst upp på fästet)
i hålet på stativet.
5. Skruva fast slipbordet med låsratten ((7) på bild 10).
6. Justera slipbordet: Lossa de tre skruvarna
på undersidan av slipbordet (bild 9). Justera
slipbordet så att avståndet mellan slipband
och slipbord är högst 1 till 2 mm. Dra åt de tre
skruvarna och låsratten.
Varning! Avståndet mellan slipband och slipbord
får vara högst 1 till 2 mm annars finns risk att
arbetsstycke eller finger fastnar mellan dem.
7. Justera det rörliga skyddet ((22) på bild 11) så att
det täcker slipbandet under slipbordet.
max. 2 mm
