32
SUOMI
14
6
16
18
19
10
20
21
kuva 3
kuva 4
kuva 5
kuva 6
17
3. Asennus ja valmistelevat toimenpiteet
Varoitus! Varmista aina ennen säätöä ja huoltoa, että virtajohdon pistoke on irrotettu pistorasiasta.
Hiontanauha ja hiontalaikka on asennettu tehtaalla.

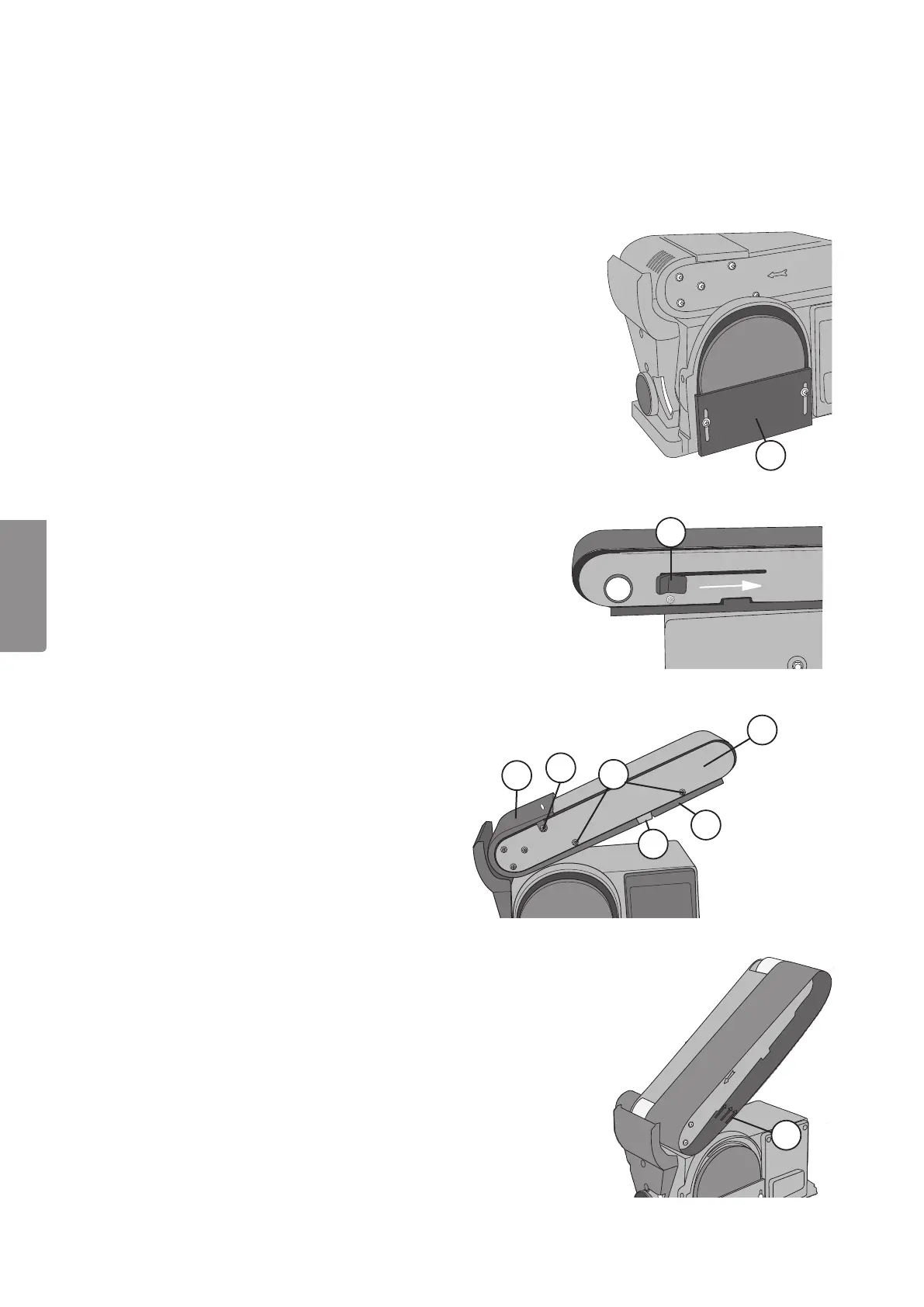

3.1 Hiontalaikan vaihtaminen/asentaminen (kuva 3)
1. Irrota koneen pistoke.
2. Irrota säädettävä hiontapöytä.
3. Irrota suojan (14) kaksi ruuvia ja irrota suoja.
4. Poista vanha hiontalaikka.
5. Irrota uuden hiontalaikan suojapaperi.
6. Aseta uusi hiontalaikka lautaslaikkaan.
Varmista, että laikka tulee keskelle.
Paina hiontalaikka lujasti kiinni.
7. Ruuvaa suoja (14) takaisin paikoilleen.
3.2 Hiontanauhan vaihtaminen/asentaminen
(kuvat 4, 5, 6)
1. Irrota koneen pistoke.
2. Ruuvaa vaste (3) irti.
3. Työnnä vapautuskahva ((6) kuvassa 4) nuolen
suuntaan vapauttaaksesi mukana kulkevan rullan,
jolloin hiontanauhan voi irrottaa.
4. Avaa 2 ruuvia ((16) kuvassa 5) nauhan telineen
(10) molemmilta puolilta pois. Irrota ylempi suoja
((17) kuvassa 5).
5. Avaa 4 ruuvia ((18) kuvassa 5) nauhan telineen
(10) molemmilta puolilta pois. Irrota alempi suoja
((19) kuvassa 5).
6. Poista kumiosa ((20) kuvassa 5).
7. Poista vanha hiontanauha rullista.
8. Asenna hiontanauha pyörimissuunnan mukaisesti.
Uuden hiontanauhan sisäpuolella on suuntanuoli
((21) kuvassa 6). Hiontanauhan tulee pyöriä
nuolen suuntaan. Varmista, että hiontanauha on
keskitetty molempiin rulliin.
9. Asenna kumiosa, sekä ylempi ja alempi suoja.
Kiristä nauhatelineen sivussa olevat ruuvit.
10. Työnnä vapautuskahva ((6) kuvassa 4) eteenpäin
aktivoidaksesi nauhankiristyksen.
11. Säädä tämän jälkeen hiontanauhan keskitys.
Varoitus! Vapautuskahvassa on jousi.
Käsittele kahvaa varoen.
