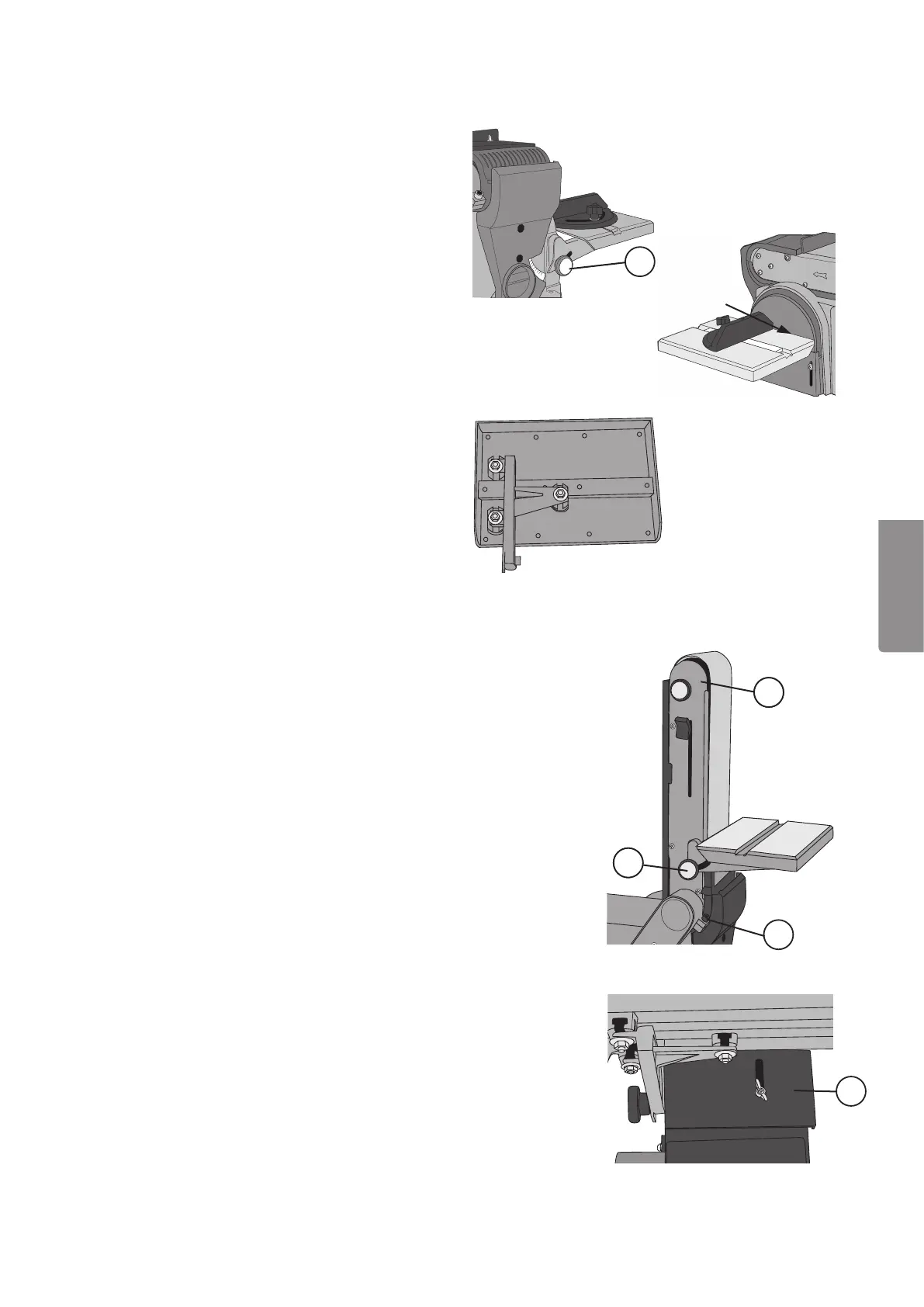

3.3 Hiontapöydän asentaminen (kuvat 7, 8, 9)
3.4 Hiontapöydän käyttäminen nauhahiomakoneessa (kuvat 10, 11)
1. Irrota koneen pistoke.
2. Ruuvaa vaste (3) irti.
3. Avaa lukitusruuvi (9), taita nauhateline (10) auki
ja kiristä lukitusruuvi.
4. Paina hiontapöydän ohjaustappi (kiinnikkeen
yläosassa) telineen reikään.
5. Ruuvaa hiontapöytä lukitusnupilla ((7) kuvassa 10).
6. Hiontapöydän säätäminen: Avaa hiontapöydän
alla olevat kolme ruuvia (kuva 9). Säädä
hiontapöytä niin, että hiontanauhan ja
hiontapöydän etäisyys on korkeintaan 1–2 mm.
Kiristä kolme ruuvia ja lukitusnuppi.
Varoitus! Hiontanauhan ja hiontapöydän välinen
etäisyys saa olla korkeintaan 1–2 mm, muuten
on olemassa vaara, että työkappale tai sormi
juuttuu väliin.
7. Säädä liikkuva suoja ((22) kuvassa 11) niin, että se
peittää hiontanauhan hiontapöydän alla.
max 2 mm
1. Irrota koneen pistoke.
2. Paina hiontapöydän ohjaustappi (kiinnikkeen
yläosassa) telineen reikään.
3. Ruuvaa kiinni lukitusnuppi ((7) kuvassa 7).
4. Hiontapöydän säätäminen: Avaa hiontapöydän
alla olevat kolme ruuvia (kuva 9). Säädä
hiontapöytä niin, että hiontanauhan ja
hiontapöydän etäisyys on korkeintaan 1–2 mm
(kuva 8). Kiristä kolme ruuvia ja lukitusnuppi.
Varoitus! Hiontanauhan ja hiontapöydän välinen
etäisyys saa olla korkeintaan 1–2 mm, muuten
on olemassa vaara, että työkappale tai sormi
juuttuu väliin.
