8
Installation
Le distillateur MERIT peut être installé sur une paillasse ou fixé au
mur. Choisir un emplacement à proximité des dispositifs suivants:
Alimentation électrique:
Avant de connecter l’appareil, vérifier que l’alimentation électrique
est correcte. Modèle W4000 pour alimentation électrique 3kW 220V,
50/60Hz monophasé. Modèle W4000 EURO pour alimentation
électrique 3kW 220V, 50/60Hz monophasé. Des approvisionnements
devraient être équipés d'a 30mA RCD disjoncteur. Les fournitures
doivent être munis d'un disjoncteur de circuit RCD 30mA.
Alimentation en eau:
Source d’eau froide capable de fournir un débit minimum de 60 l/hr.
Evacuation:
Dispositif d’évacuation ou évier situé en dessous de l’appareil de
façon à ce que le tuyau d’évacuation d’eau ne présente aucun
coude.
Réservoir de recette:
Un réservoir de recette du distillat pourra être installé sous l’appareil.
Montage
1. Déballer le distillateur et identifier les
composants suivants:–
Qte Designation Référence
1 Support muni de 2 anneaux
métalliques de fixation W4000/S
1 Bouilleur 775421
1 Réfrigérant 775361
1 Elément chauffant 220V /3kW 775422
1 Jeu de tuyaux 775426
1 Jeu de colliers de fixation 775424
2. Installer le support à l’emplacement choisi. 2 trous permettent
de le visser au mur si nécessaire.
En cas de montage mural, vous devez vous assurer
d'utiliser des fixations murales appropriées pouvant
supporter un poids minimum de 28 kg. Demandez
conseil à un professionnel en cas de doute.
3. Prendre le bouilleur, l’élément chauffant et le jeu de colliers.
Assembler selon la figure 2.
i) Insérez les 3 boulons fournis dans les orifices de la bride
métallique et placez-la sur le tube en verre conique du
bouilleur en vous assurant que le côté plat de la bride est
orienté vers le bouilleur.
ii) Insérer le collier en graphite à l’intérieur du collier
métallique. Tirer le collier métaliique et son insert en
graphite vers l’extrémité du bouiller de façon à ce qui’ils
exercent une pression sur le tube évasé.
iii) Insérer le joint en caoutchouc par dessus les spires de
l’élément chauffant. Introduire l’élément chauffant dans le
bouilleur.
iv) Fixer l’élément chauffant en vissant les 3 boulons. Ne pas
serrer à bloc.
4. Placer le bouiller et l’élément chauffant sur le support. Le
robinet doit alors faire face à l’utilisateur. Faire passer le câble
d’alimentation à travers l’orifice situé à la base du support. Fixer
le bouilleur avec les 2 anneaux métalliques.
5. Enfiler le réfrigérant sur le tube vapeur du bouilleur. L’orifice de
sortie du distillat doit faire face à l’utilisateur.

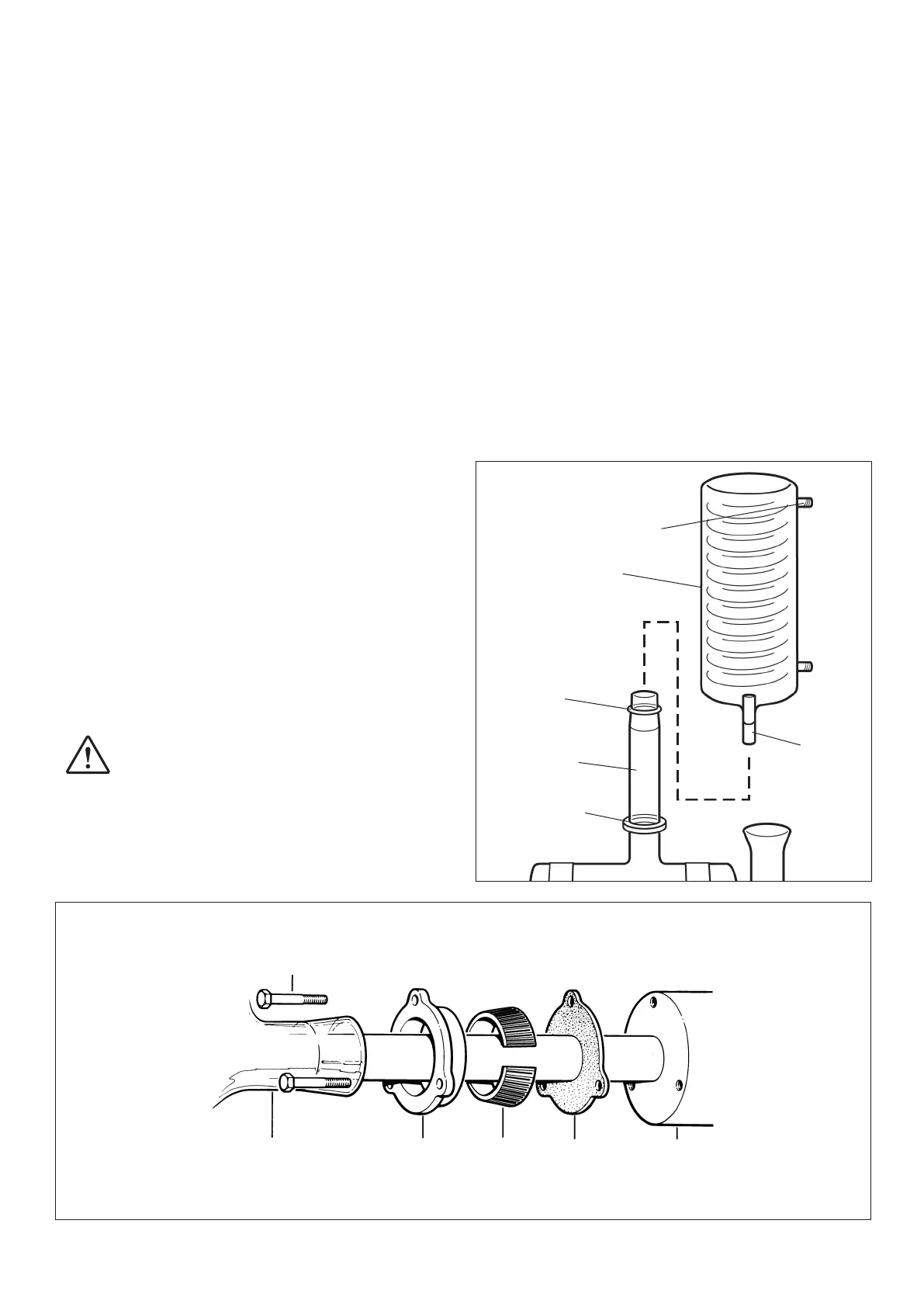

Figure 2
Boulon
Tube évasé Collier
métallique
Collier en
graphite
Joint en
caoutchouc
Elément
chauffant
Figure 3
Sortie d'eau
de refroidissement
Tube de
sortie
Condenseur
Joint torique
d'étanchéité
Tube de vapeur
Joint torique de
stabilisation
