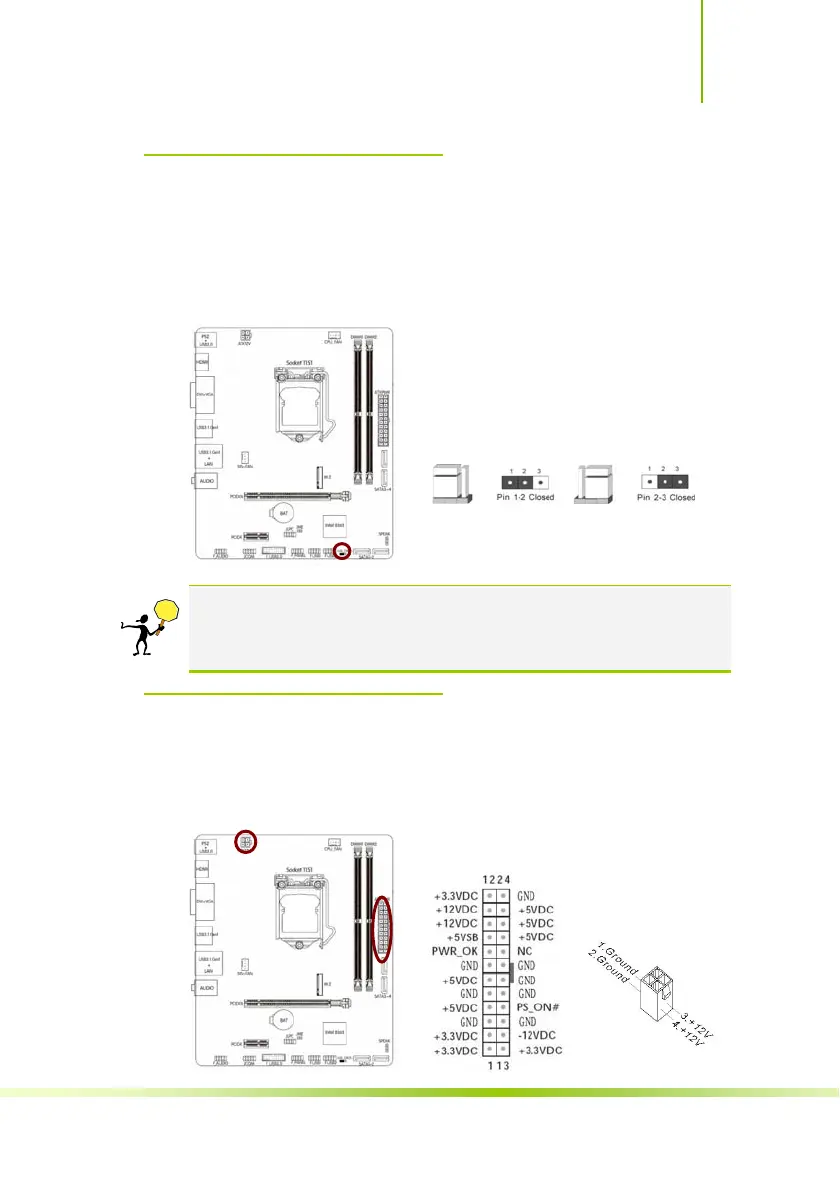

2-2 跳线设置
CMOS 清除插针：CLR_CMOS
此跳线可以清除主板的 CMOS 资料（例如：日期及 BIOS 设定）,回到出厂
设定值。如果您要清除 CMOS 资料,请使用跳线帽短接该跳线的 Pin2-3 针
脚数秒钟。（PCB 板上白色丝印为“1”的针脚, 为跳线的第 1 针脚）
注意: 1.清除 CMOS 资料前,请先关闭计算机并拔除电源线。2.清除 CMOS
资料后在启动计算机前,请记得移除 Pin2-3 两针脚间的跳线帽,否
则会造成主板的损坏。
2-3 连接器和引脚连接头
电源连接器：ATXPWR, ATX12V
在与电源适配器相连时,请务必确认,电源适配器的接头安装方向正确,针脚
对应顺序也准确无误。4-Pin 电源接口用于为 CPU 供电。
CMOS 清除设置
2-3 闭合清除 CMOS
CLR_CMOS CLR_CMOS
1-2 闭合正常
7
硬件安装
