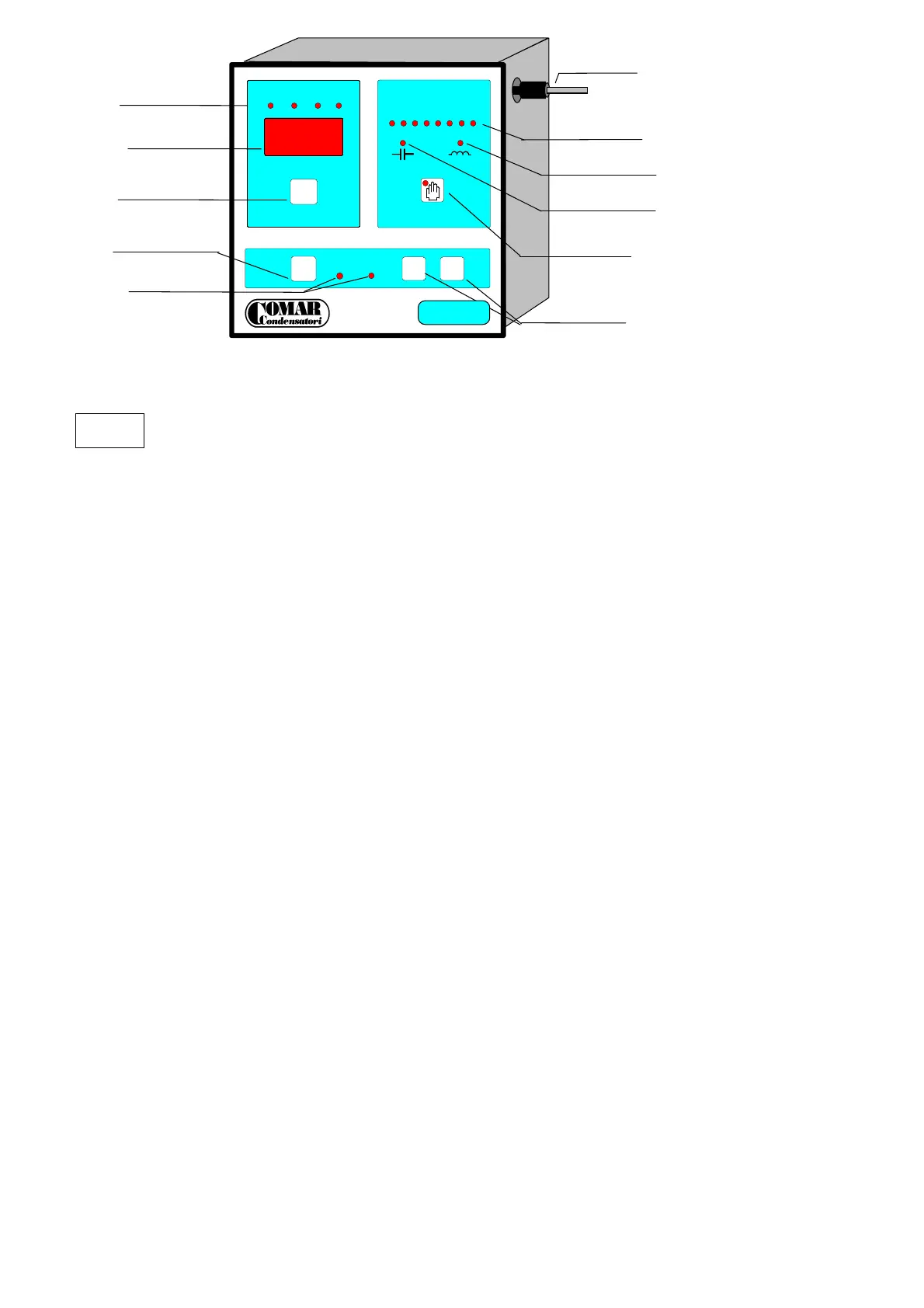

Led indication
visualisation display
Sortie programmation
Sonde externe
de température
Prog.
C/K PF
cos
Φ
ΦΦ
Φ
V A
_
Select
1 2 3 4 5 6
made in Italy
MPR8
7 8
°C
+
Power Factor Regulator
Automatique / Manuel
Reset alarmes
Régulation C/K, cosfì et
Sélecteur fonctionnement
Led visualisation
Led INDUCTIF
insertion manual batteries
grandeur visualisée
Display digital
Sélection
C/K et cosfì
batteries insertées
insertion batteries
Led CAPACITIF
désinsertion batteries
"+" AUGMENTATION
"-" DIMINUTION
Led programmation
C/K et Cosfì
1. PRESENTATION
est un régulateur automatique à microprocesseurs qui contrôle la différence entre la courant et
la tension sur le passage pour le zéro et commande l’insertion et la disinsertion des gradins
des condensateurs nécessaires pour rejoindre et garder le cosϕ. L’instrument a un filtre à
l’entrée qui permet le fonctionnement et la visualisation correcte même en présence d’harmonique.
2. Choix du Transformateur d’Intensité (T.I.)
• Utiliser un transformateur d’intensité (T.I.) avec un secondaire de 5A max. Le primaire doit avoir un courant égal ou
légèrement supérieur au maximum de la charge admissible. Il faut choisir le rapport de transformation du T.I. de façon à
garantir un signal ampèremétrique au secondaire, compris entre 0,5 et 5A; intervalle de valeurs correctes pour un bon
fonctionnement du régulateur.
• Le T.I. doit être de bonne qualité (classe 1), ayant une puissance supérieure ou égale à 5VA, afin de garantir des
mesures et un réglage précis du régulateur. Au cas où il serait installé loin du régulateur, on devra ajouter à la
consommation normale (2VA environ) la puissance absorbée par les câbles de connexion (0,2VA environ par métre
linéaire sur lignes bifilaires du 2,5mm
2
de section) et celle d’instruments éventuellement branchés sur le circuit
ampèremétrique.
Les formules suivantes sont utilisées pour le calcul de la puissance réelle:
R=2x ρ
ρρ
ρ xL/S (Ω) Résistance totale du circuit du TI
P=(R+0,08) x I
2
(VA) Puissance totale du circuit du TI
‘ ρ
ρρ
ρ ‘ = résistivité du conducteur (0,018 pour le cuivre)
‘L’ = longueur câble de connexion du circuit du T.I. (mt) ‘S’ = section du câble de connexion du circuit du T.I
‘I’ = courant maximum sur le secondaire du T.I. ‘0,08’ = résistance intérieure du régulateur électronique
• Si on a des charges inductives monophasées (système triphasé déséquilibré), brancher le T.I. sur la phase du réseau
qui nécessite le plus de rephasage (cosϕ plus bas - plus grande absorption de courant électrique).
• Les câbles du secondaire du T.I. devront avoir une section d’au moins 2,5 mm
2
.
• Le raccordement du T.I. ne doit pas être protégé par des fusibles ou coupée par sectionneur.
• L’utilisateur doit brancher le transformateur d’intensité T.I. sur la ligne de l’installation à rephaser, en amont des toutes
les charges du réseau et doit pouvoir mesurer les courants absorbés par toute l’installation, aussi bien INDUCTIFS
(moteurs ou autre) que ceux CAPACITIFS (condensateurs). Tous les condensateurs éventuellement prévus pour le
rephasage fixe devront être installés en aval du TI, à moins qu’ils ne soient utilisés pour le rephasage du
transformateur d’alimentation de l’installation et qu’ils ne soient dimensionnés à cet effet.
• Il faut s’assurer que la phase où le T.I. sera branché (marquée par la lettre “L1”) n’alimente pas le circuit voltmétrique
du régulateur (marquée “L2” et “L3”).
• Avant d’exécuter quelque opération il est nécessaire contrôler que le T.I. sera toujours court-circuité, pour éviter des
tensions qui créent sa destruction.
• Au cas ou soit nécessaire compenser plusieurs transformateurs en parallèle, il sera indispensable d’employer deux ou
plusieurs T.I. dont les secondaires seront raccordés à un T.I. sommateur avec une sortie 5A. La somme des primaires
sera considérée comme un seul T.I. Exemple nr.3 TI 500/5 = 1500/5.
• En dérivant deux ou plusieurs câbles (pour CHARGES et COMPENSATION) depuis la même borne (phase “L1”), en
aval de l’interrupteur général, il faut faire passer les deux ou tous les câbles dérivés à travers le trou du TI.
Avec le régulateur de cette série il n’est plus nécessaire de vérifier si le T.I. est bien polarisé, car le microprocesseur est
capable de changer automatiquement le système de mesure, en fonction de l’entrée du signal.
3. INSTRUCTION D’EMPLOI
MPR
