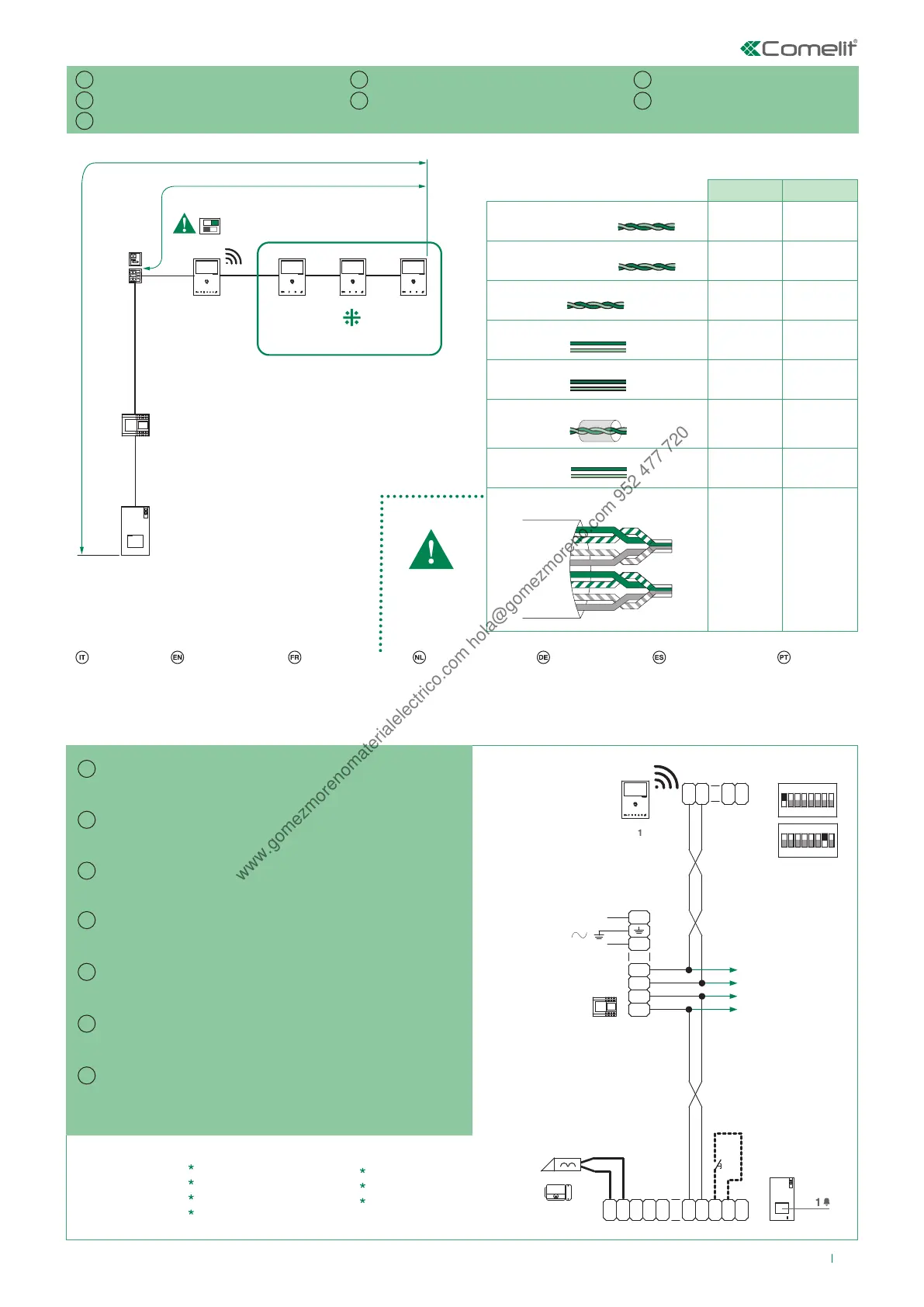

Comelit 8451V - Operating Distances and Wiring; System Wiring Diagrams

19
MNVK/039QC
C
F
P
LL
C
F
P
1 2
LL
O
D
E
T
R
NO
SE
-
SE
+
NC C
M
O
C
1209
L
N
110-240V
L2
L2
L1
L1
30 Vdc
30 Vdc
*
4893M
ON
85 764321
1234 675 8
ON
S1
S2
Address
6741W
6741W/BM +6710
A MAX B MAX
Comelit art. 4577/4579 1 mm
2
(Ø 1,2 mm AWG 17)
200 m
(655 feet)
100 m
(330 feet)
UTP5 cat. 5 0,2 mm
2
(Ø 0,5 mm AWG 24)
100 m
(330 feet)
60 m
(195 feet)
0,28 mm
2
(Ø 0,6 mm AWG 23)
100 m
(330 feet)
60 m
(195 feet)
0,5 mm
2
(Ø 0,8 mm AWG 20)
100 m
(330 feet)
60 m
(195 feet)
1 mm
2
(Ø 1,2 mm AWG 17)
100 m
(330 feet)
60 m
(195 feet)
1 mm
2
(Ø 1,2 mm AWG 17)
80 m
(260 feet)
40 m
(130 feet)
1,5 mm
2
(Ø 1,4 mm AWG 15)
100 m
(330 feet)
60 m
(195 feet)
*UTP5 cat. 5 0,2 mm
2
(Ø 0,5 mm AWG 24)
MULTI PAIR CABLE
GREEN
ORANGE
BLU
GREEN / WHITE
ORANGE / WHITE
BLU / WHITE
BROWN / WHITE
BROWN
200 m
(655 feet)
70 m
(230 feet)
IT
EN
FR
NL
DE
ES
PT
Distanze di funzionamento
Operating distances
Distances de fonctionnement
Afstanden
Maximal zulässige Entfernungen
Distancias de funcionamiento
Distâncias de funcionamento
A
6741W
6741W/BM + 6710
S3
DIP 1
S3
DIP 1
1209
4893M
1209
4893M
1214/2C
1216
B
A
3
MONITOR / ART. 1229A MAX
6741W
6741W/BM + 6710
IT
Impianto base monofamiliare. Messa in funzione/verifica
tensioni di impianto a riposo
Pulsante comando apriporta locale
*Cavo UTP con
connessione multi-
coppiola: RISPETTARE
I COLORI INDICATI IN
FIGURA!
4 art. 6741W (/BM) max.
16 monitors / art. 1229A max
EN
Standard single-family system. Switching on/voltage check
with system in standby.
Local lock release button
*UTP cable with multi-cable
connection: FOLLOW THE
COLOURS SHOWN IN THE
DIAGRAM!
FR
Installation un appel base. Mise en service/vérification
tensions d'installation au repos.
Bouton ouvre-porte sortie
*Câble UTP avec connexion
paires torsadées multiples:
RESPECTER LES COULEURS
INDIQUÉES DANS LA
FIGURE!
NL
Basissysteem enkelvoudige installatie. Inwerkingstelling/
spanningscontrole van een systeem in de ruststand.
Lokale bedieningsknop deuropener
*UTP-kabel met multi-paar
aansluiting: DE IN DE
AFBEELDING AANGEGEVEN
KLEUREN AANHOUDEN!
DE
Einteilnehmerinstallation, Basisversion. Inbetriebnahme/
Spannungsprüfung an der Anlage in Standby.
Taste lokaler Türöner
*UTP-Kabel mit
Doppeladerbündel-Anschluss
DIE IN DER ABBILDUNG
ANGEGEBENEN FARBEN
BEACHTEN!
ES
Instalación básica unifamiliar. Puesta en funcionamiento/
comprobación de las tensiones con la instalación en reposo.
Pulsador abrepuertas local
*Cable UTP con conexión
multipar: ¡RESPETAR LOS
COLORES INDICADOS EN LA
FIGURA!
PT
Equipamento base monofamiliar. Colocação em
funcionamento/verificação das tensões com a instalação em
pausa
Botão de comando de
abertura da porta local
* Cabo UTP com ligação
multi-par: RESPEITAR AS
CORES INDICADAS NA
IMAGEM!
