Comelit 8451V - Expansion with Second External Unit; Wiring Diagram with Second External Unit; Programming Main;Secondary Units and Door Status

22
MNVK/017AQC
IT
EN
FR
NL
DE
ES
PT
IT
EN
FR
NL
DE
ES
PT
8451V
LL
O
D
E
T
R
NO
SE
-
SE
+
NC C
M
O
C
1209
4893M
LL
O
D
E
T
R
NO
SE
-
SE
+
NC C
M
O
C
4893M
1405
L
M
L
M
L
S
L
S
C
F
P
LL
C
F
P
1 2
L
P
L
P
L1 L1 L2 L2
L
N
110-240V
P
S
Address
ON
85 764321
1234 675 8
ON
S1
S2
6741W
6741W/BM +6710
Espansione con secondo posto esterno 4893M e scambio art. 1405
# Per programmare le funzioni speciali “Posto esterno
(Porter) Principale” e “Posto esterno (Porter)
Secondario”, vedi pag 13.
Pulsante comando apriporta locale.
Contatto N.C. per segnalazione porta aperta.
Segnalazione porta aperta non disponibile.

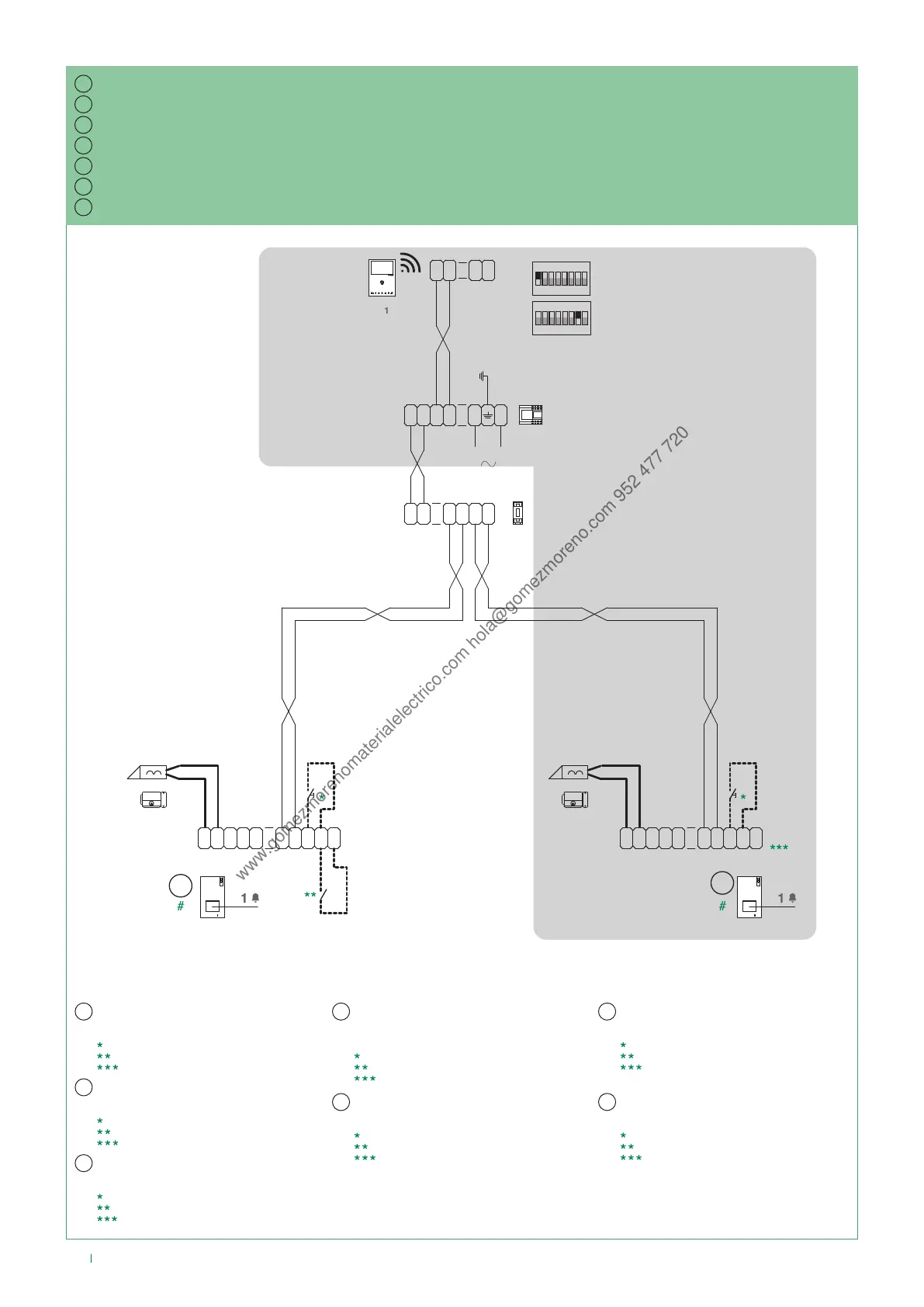

Expansion with second external unit 4893M and switching device art. 1405
# To program the special functions “Main external unit
(Porter)” and “Secondary external unit (Porter)”, see
page 13.
Local lock release button.
N.C. contact for door open indication.
Door open indication not available.
Évolution avec second poste extérieur 4893M et commutateur art. 1405
# Pour programmer les fonctions spéciales « Poste
extérieur (HP) principal » et « Poste extérieur (HP)
secondaire », voir page 13.
Bouton ouvre-porte sortie.
Contact N.F. pour signalisation porte ouverte.
Signalisation porte ouverte non disponible.
Uitbreiding met tweede deurstation 4893M en deurselector art. 1405
# Raadpleeg voor het programmeren van de speciale
functies “Hoofddeurstation (Hoofdspeakerunit)” en
“Secundair deurstation (Secundaire speakerunit)” zie
pag. 13.
Lokale bedieningsknop deuropener.
NC contact voor Signalering deur open.
Signalering deur open niet beschikbaar.
Erweiterung mit zweiter Außensprechstelle 4893M und Signalweiche art. 1405
# Für die Programmierung der Sonderfunktionen “Haupt-
Außensprechstelle (Hauptzentrale)” und “Zusatz-
Außensprechstelle (Nebenzentrale)” siehe Seite 13.
Taste lokaler Türöner.
Önungskontakt für Anzeige oene Tür.
Anzeige Tür geönet nicht verfügbar.
Expansión con segunda placa externa 4893M y conmutador art. 1405
# Para programar las funciones especiales “Placa
externa (unidad externa) principal” y “Placa externa
(unidad externa) secundaria”, véase la pág. 13.
Pulsador abrepuertas local.
Contacto N.C. para señalización de puerta abierta.
Señalización de puerta abierta no disponible.
Expansão com segundo posto externo 4893M e comutador art. 1405
# Para programar as funções especiais “Posto externo
(Porteiro) principal” e “Posto externo (Porteiro)
secundário”, consultar a página 13.
Botão de comando de abertura da porta local.
Contacto N.C. para a indicação de porta aberta.
Indicação de porta aberta não disponível.
