8
IT
FR
EN
EN
FR
NL
DE
ES
PT
IT
1.
2.
3.
4.
6.
7.
1
2
1
2
3
4
1
C
NO
JP1
NC
NO
JP1
NC
5.
8.
11.
12.
14.
15.
9.
10.
13.
16.
C
NO
NO

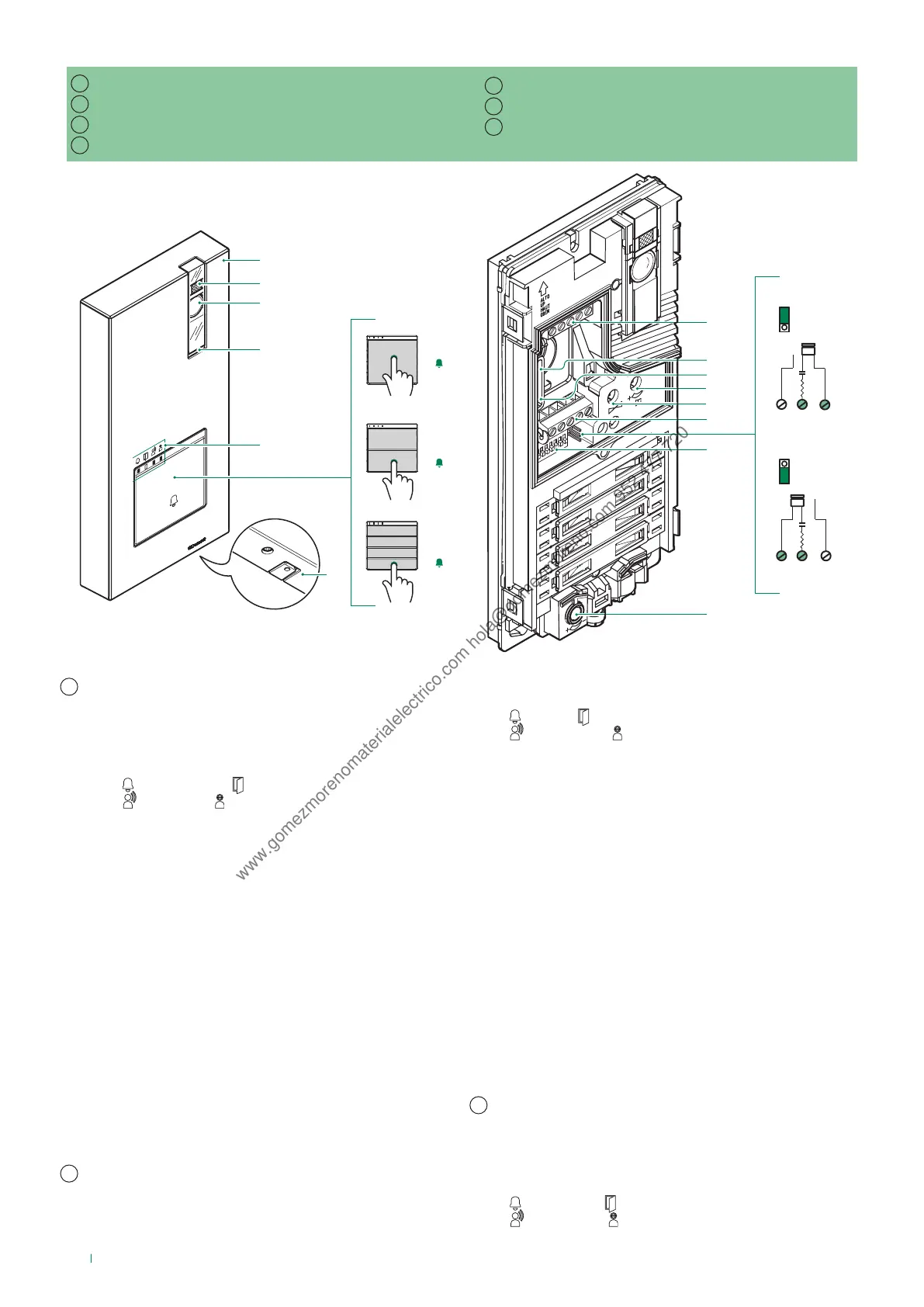

Descrizione posto esterno art. 4893M
1. Cover in alluminio pressofuso
2. LED di illuminazione telecamera di default attivo su chiamata
(disattivabile impostando il DIP 7 ad ON, vedi pag. 12)
3. Telecamera grandangolare a colori
4. Altoparlante
5. LED di segnalazione
chiamata inviata / apriporta attivato
fonica attiva / impianto occupato
6. Pulsante di chiamata 1 / 2 / 4 utenti
7. Microfono
8. Morsettiera M1
LL connessione linea bus
RTE ingresso apriporta locale temporizzato
COM ingresso comune per contatti RTE e DO
DO ingresso segnalazione porta aperta
9. PR switch per ingresso/uscita programmazione
10. CNF switch per conferma programmazione
11. Regolazione volume altoparlante
12. Bilanciamento fonica
13. Morsettiera M2
SE- SE+ connessione per serratura elettrica
NC contatto normalmente chiuso del relé
NO contatto normalmente aperto del relé
C contatto comune del relé
14. JP1 abilitazione rete RC per filtro serratura sui contatti del relè
15. DIP-SWITCH di programmazione funzioni
16. Regolazione microfono
Description of external unit art. 4893M
1. Die-cast aluminium cover
2. Camera lighting LED set by default to activate in response to a call
(can be disabled by setting DIP 7 to ON, see page 12)
3. Wide-angle colour camera
4. Loudspeaker
5. Indicator LED
call sent / lock-release enabled
audio enabled / system engaged
6. Call button 1 / 2 / 4 users
7. Microphone
8. Terminal block M1
LL bus line connection
RTE timed local lock-release input
COM common input for RTE and DO contacts
DO door open indication input
9. PR programming input/output switch
10. CNF programming confirmation switch
11. Loudspeaker volume control
12. Audio balance
13. Terminal block M2
SE- SE+ connection for electric door lock
NC relay normally closed contact
NO relay normally open contact
C relay common contact
14. JP1 enable RC network for door lock filter on relay contacts
15. DIP SWITCH for function programming
16. Microphone volume control
Description de la platine extérieure art. 4893M
1. Enjoliveur en aluminium moulé sous pression
2. Led d'éclairage caméra active sur appel par défaut (se désactive
en réglant le DIP 7 sur ON, voir page 12)
3. Caméra grand-angle couleurs
4. Haut-parleur
5. Led de signalisation
appel envoyé / ouvre-porte actif
phonie active / ligne occupée
6. Bouton d'appel 1 / 2 / 4 usagers
Beschrijving deurstation art. 4893M
Beschreibung der Außensprechstelle art. 4893M
Descripción de la placa externa art. 4893M
Descrição do posto externo art. 4893M
