28

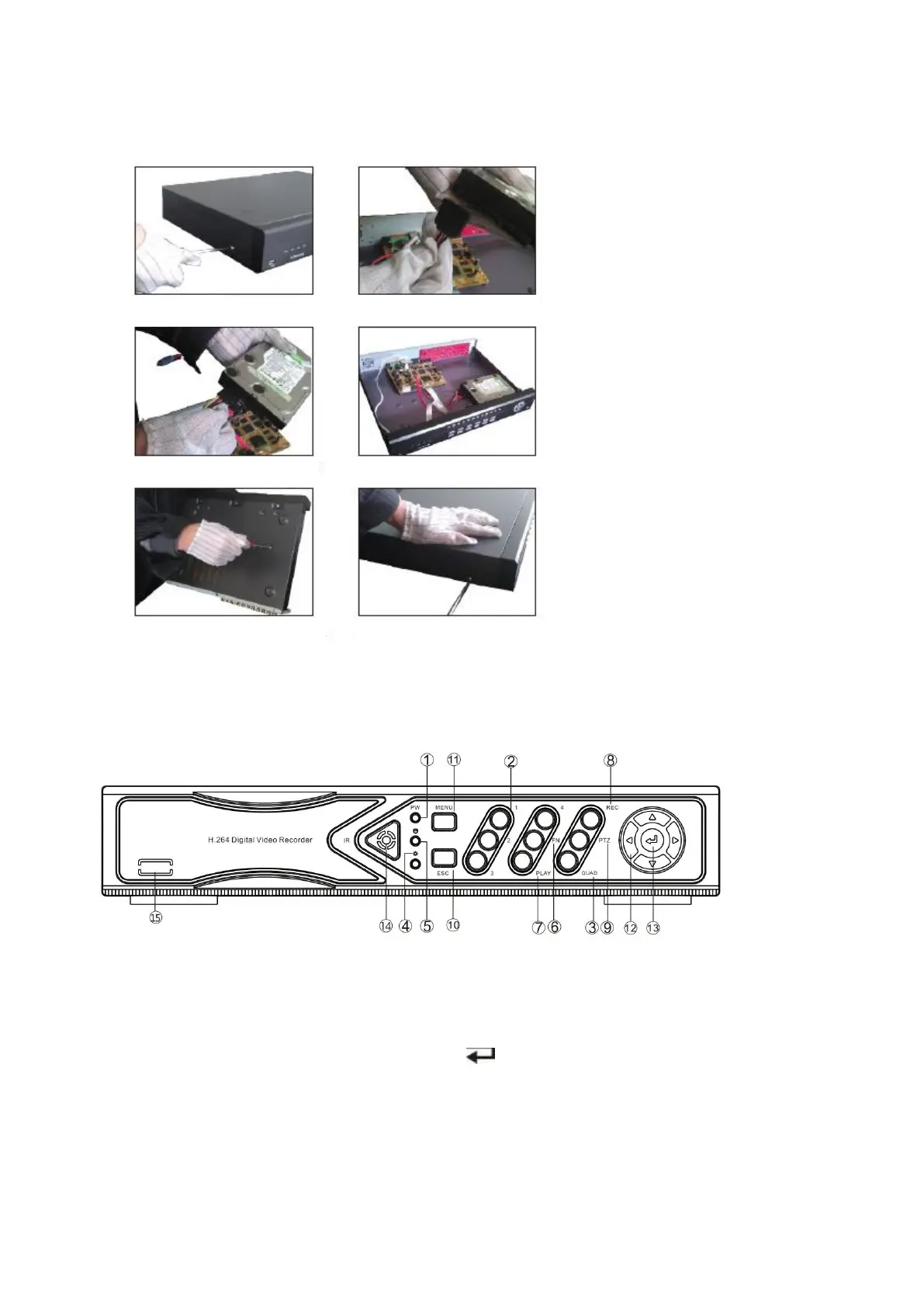

Instalación de la HDD
Asegúrese de instalar la HDD al utilizarla por primera vez.
Descripción del panel
Descripción del panel frontal DVR art. AHDVR040B, AHDVR042B, AHDVR043A, AHDVR045A
1. PW: led de estado de alimentación 9. PTZ: tecla de PTZ
2. 1 – 4: tecla de pantalla única 10. ESC: tecla de salida
3. Encendido/apagado de la alimentación 11. MENU: tecla de menú
4. Tecla QUAD 12. ▲▼◄►: tecla de dirección
5. Led de estado de la HDD 13. : tecla de confirmación
6. Tecla FN 14. Receptor de infrarrojos
7. PLAY: tecla de reproducción 15. N.C.
8. REC: tecla de grabación manual
1. Extraiga los tornillos fijados de la
cubierta superior del dispositivo.
2. Conecte la línea de datos del disco duro.
3. Conecte la línea de alimentación del
disco duro.
4. Ponga el disco duro en el lugar
correspondiente de la máquina.
5. Fije los tornillos del disco duro.
6. Fije los tornillos de la cubierta superior.
