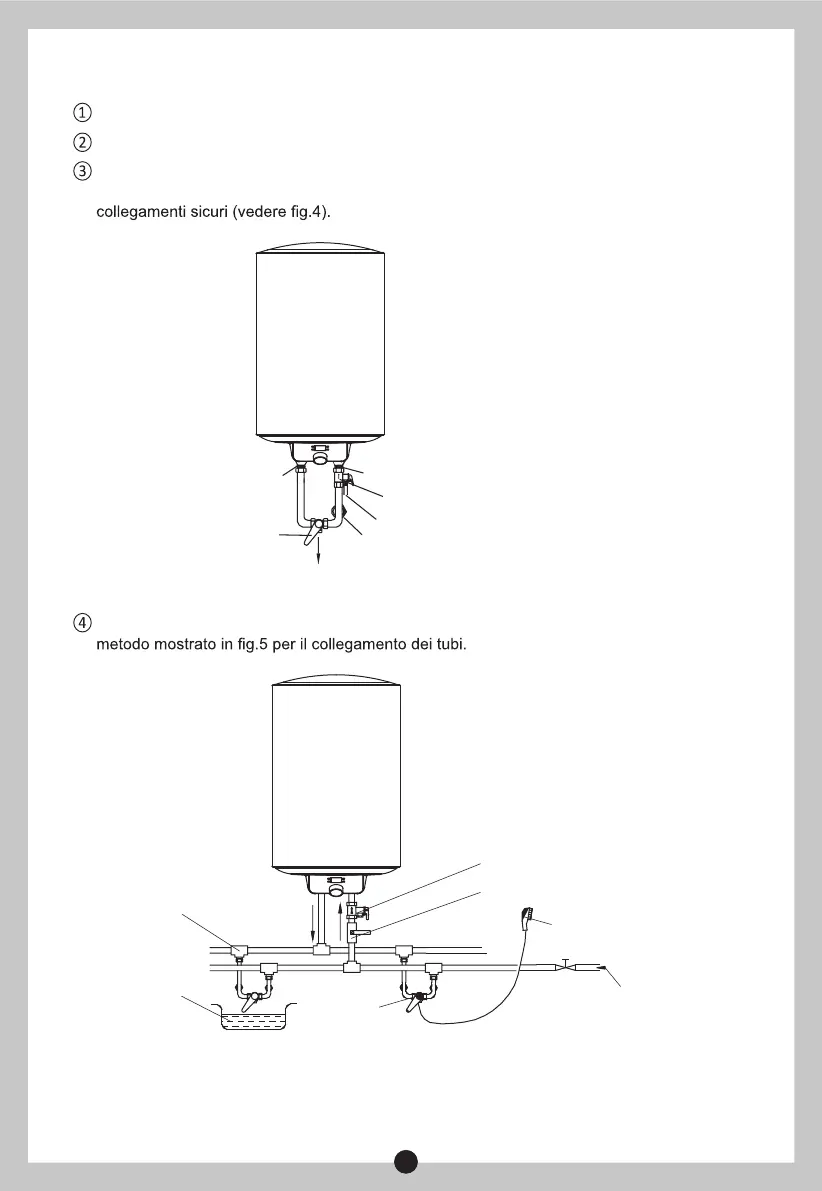

3.2 Collegamento tubi
Ogni parte di tubo ha dimensione G1/2”.
Collegare la valvola di rilascio pressione con l’entrata dello scaldabagno.
Per evitare perdite, durante il collegamento dei tubi è necessario aggiungere le guarnizioni in
gomma ermetiche fornite con lo scaldabagno in ogni parte terminale, in modo da realizzare dei
Ingresso acqua fredda
Valvola di rilascio pressione
Foro di rilascio pressione
Vite collegamento ingresso acqua fredda
Acqua calda
(Fig.4)
Manico di regolazione
per valvola di
mescolatura
Uscita acqua calda
Nel caso in cui l'utente volesse realizzare un sistema di fornitura multiplo, fare riferimento al
Valvola di rilascio pressione
Valvola ingresso acqua
Ugello della doccia
Valvola di ingresso d’acqua
Tubo acqua corrente
Valvola
miscelatore
Vasca acqua
Triplo collegamento
Uscita
acqua
calda
Ingresso acqua
fredda
(Fig.5)
6
