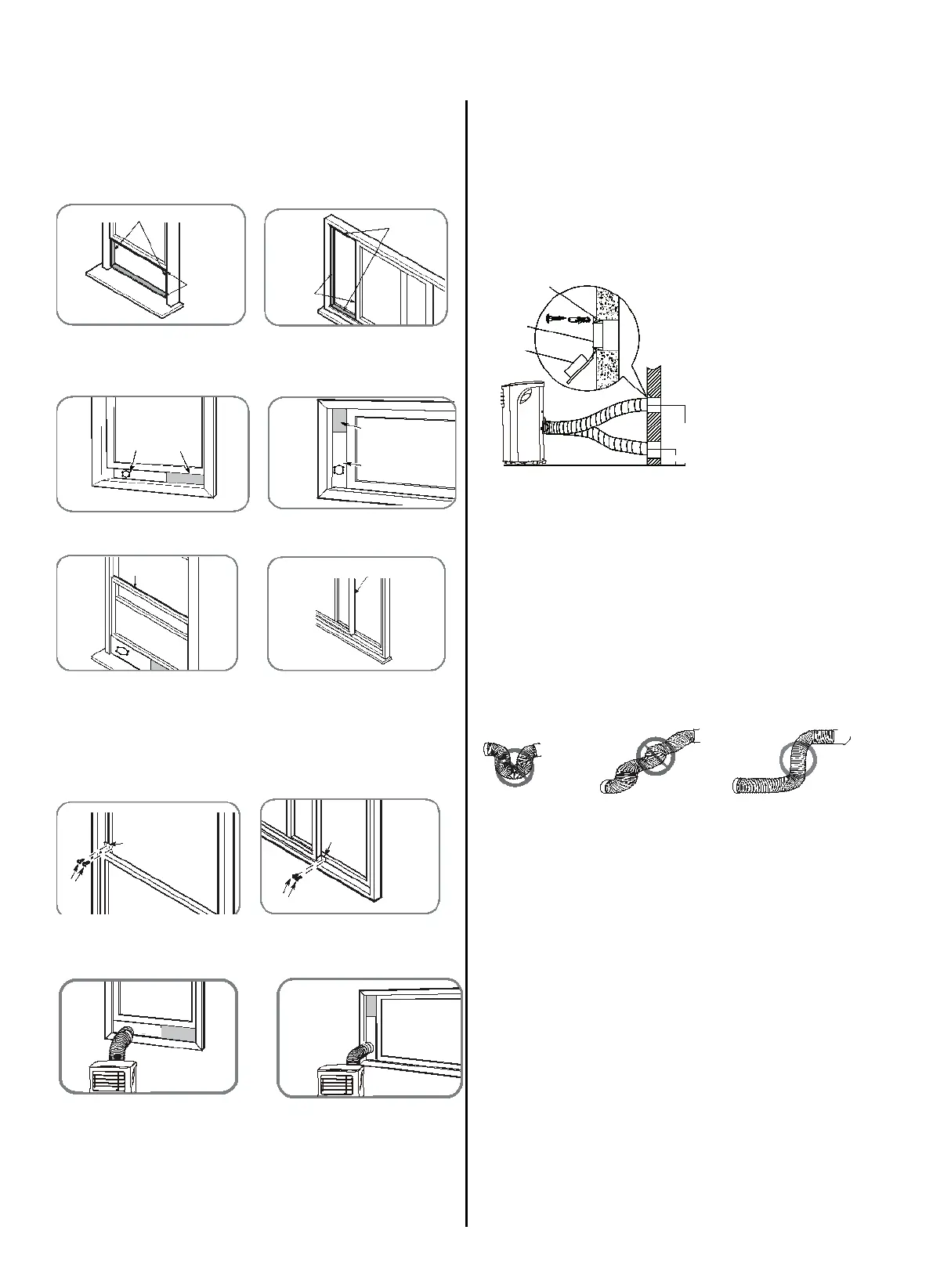

│Inštalácia
Pozná mka: Po príprave odtokovej hadice a
nastaviteľného posúvača vyberte jeden z
nasledujúcich spôsobov inštalácie. Metóda 1:
Inštalácia do okien typu Vasistas alebo posuvných
(voliteľné)
Tesnenie B (Kratšia
lepiaca pá ska)
Tesnenie B (Kratšia
lepiaca pá ska)
1. Odrežte lepiace pásy A a B na vhodnú dĺžku a
pripevnite na rá m a okenné rá my tak ako je
zná zornené .
Posúvač B (ak
je potrebný )
Posúvač B (ak
je potrebný )
2. Vložte posúvač do otvoru.
Tesnenie C
(nelepivý typ)
Tesnenie C
(nelepivý typ)
3. Odrežte nelepivý tesniaci pás C tak, aby
zodpovedal šírke okna. Vložte tesnenie medzi sklo a
rá m okna, aby ste zabrá nili vniknutiu vzduchu a
hmyzu do miestnosti.
4. V prípade potreby nainštalujte bezpečnostný
držiak pomocou 2 skrutiek tak, ako je zná zornené .
5. Vložte adaptér do otvoru v okne.
Spôsob 2: Samostatná inštalácia (voliteľná)
1. 1. Vyvŕtajte otvor o veľkosti 125mm (4,9 palca) do
steny pre ná stenný odtokový adapté r B.
2. Pripevnite ná stenný odtokový adapté r B na stenu
použitím štyroch kotiev a skrutiek dodaný ch v
sú prave. 3. Pripojte odtokovú hadicu (s ná stenný m
odtokový m adapté rom A) do ná stenné ho odtokové ho
adapté ra B.
Umiestnenie
rozpernú kotvu
Ná stenný
odtokový adapté r
B
Pozná mky: Zakryte
otvor krytom adapté ra
keď sa nepoužíva
max.120 cm alebo
47 palcov min. 30
cm alebo 12
palcov
Poznámky: Pre zabezpečenie správneho fungovania
NEPREŤAHUJTE a ani neohýbajte hadicu. Uistite
sa, že v blízkosti výstupu vzduchu z odtokovej
hadice nie sú žiadne prekážky (v okruhu 500 mm),
pre sprá vne fungovanie vypúšťacieho systému.
Všetky ilustrácie v tomto návode slúžia len na
názorné účely.
Vaša klimatizačná jednotka sa môže mierne líšiť.
Zvážte skutočný aspekt.
