Hinweis: Beziehen Sie sich für die Verwendung des Lüftungsgitters / der Lüftungsklappe, die
auf dem Markt erhältlich sind, auf die folgenden Schilder, um eine ausreichende Luftströmung-
srate sicherzustellen
21

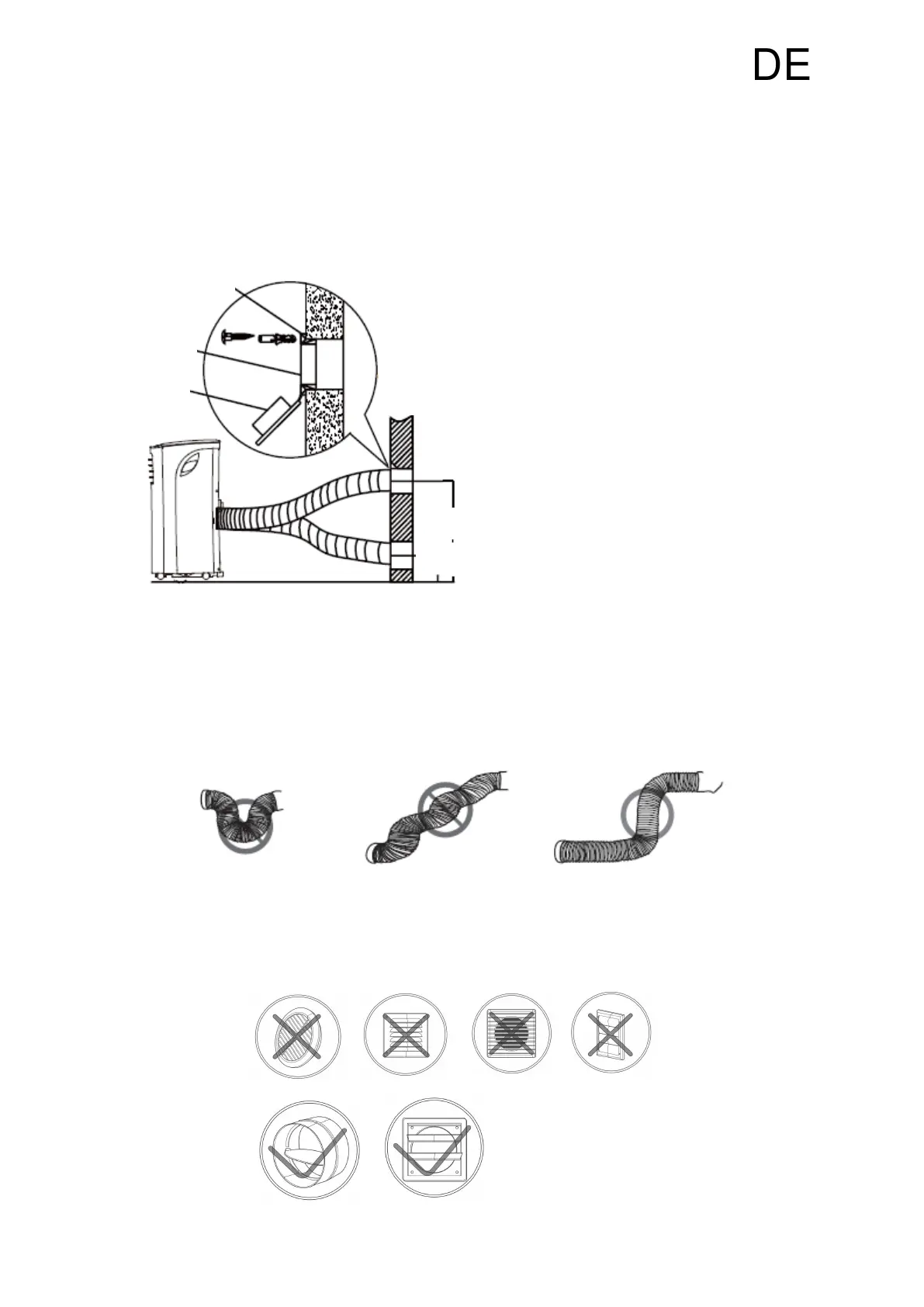

Typ 3: Wandmontage (optional)
- Schneiden Sie für den Wand-Abluftadapter B ein 125 mm (4,9 Zoll) großes Loch in die Wand.
- Befestigen Sie den Wand-Abluftadapter B mit den vier im Lieferumfang enthaltenen Ankern
und Schrauben an der Wand.
- Verbinden Sie den Abluftschlauchsatz (mit dem Wand-Abluftadapter A) mit dem
Wand-Abluftadapter B.
Hinweis: Um eine einwandfreie Funktion zu gewährleisten, dürfen Sie den Schlauch NICHT
überdehnen oder verbiegen. Achten Sie darauf, dass sich kein Hindernis um den Luftauslass des
Abluftschlauches (im Bereich von 500 mm) herum befindet, damit die Abluftanlage
ordnungsgemäß funktioniert. Alle Abbildungen in diesem Handbuch dienen nur der Erläuterung.
Ihr tatsächliches Klimagerät kann sich etwas unterscheiden. Es gilt die tatsächliche Form.
Erweiterungsanker-Position
Hinweis: Mit den Adapter wird das Loch
abgedeckt, wenn das Gerät nicht
verwendet wird.
max 120 cm oder 47 Zoll
min 30 cm oder 12 Zoll
