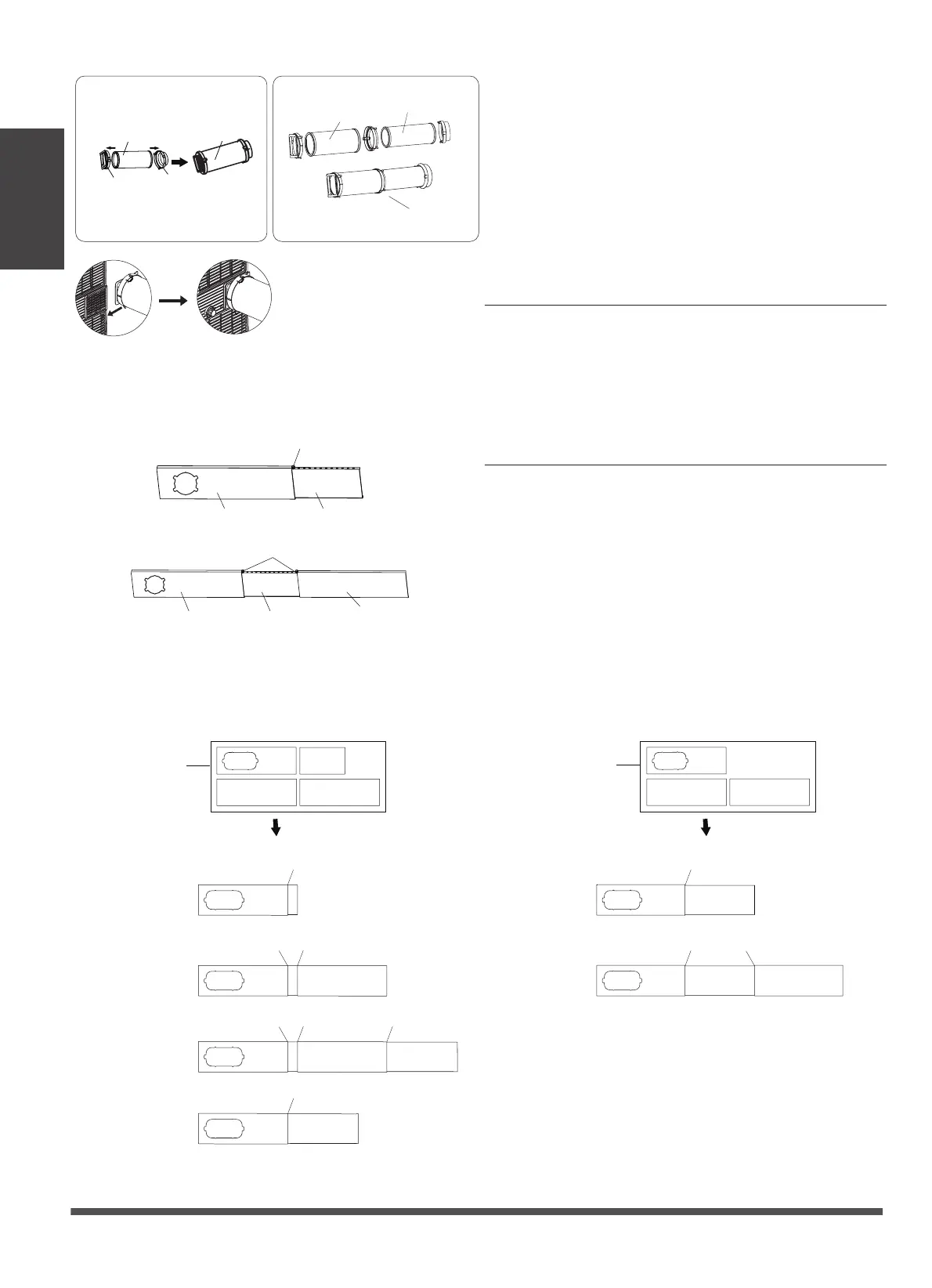

Seite 18
►
Typ Wandmontage:
Abgasschlauch
Geräteadapter
Wandauspu-
ffadapter A
Abgasschlauc-
hbaugruppe
Abgasschlauch
Verlängerter
Auspuffschlauch
Abgasschlauchbaugruppe
Modell A Modell B
Schritt Zwei: Installieren Sie die
Abgasschlauchbaugruppe am Gerät
Schieben Sie den Abgasschlauch entlang
der Pfeilrichtung in den Luftauslass des
Geräts.
MODELL A
Schraube
Fensterschieber A
Fensterschieber B
oder
Schrauben
Fensterschieber A
Fensterschieber B Fensterschieber C
Schritt Drei: Bereiten Sie den Verstellbaren
Fensterschieber vor
1. Wählen Sie den Fensterschieber
entsprechend der Größe des
Fensters aus. Manchmal muss es kurz
geschnitten werden, um die Größe des
Fensters zu erfüllen. Bitte vorsichtig
sein, um es richtig zu schneiden.
2. Befestigen Sie die Fensterschieber mit
Schrauben, sobald sie auf die richtige
Länge eingestellt sind.
oder
MODELL B
2:
3:
4:
4:
Vor der Montage
Fensterschieber
Fensterschieber
Schraube
Schraube Schraube
Schraube Schraube
Schraube
Schraube
MODELL C
2:
3:
Vor der Montage
Fensterschieber
Nach der Montage
Schraube
Schraube
Schraube
Installations-
anleitung
DE
