Seite 19
►
Installation
HINWEIS: Sobald die Abgasschlauchbaugruppe und der verstellbare Fensterschieber
vorbereitet sind, wählen Sie eine der beiden folgenden Installationsmethoden.

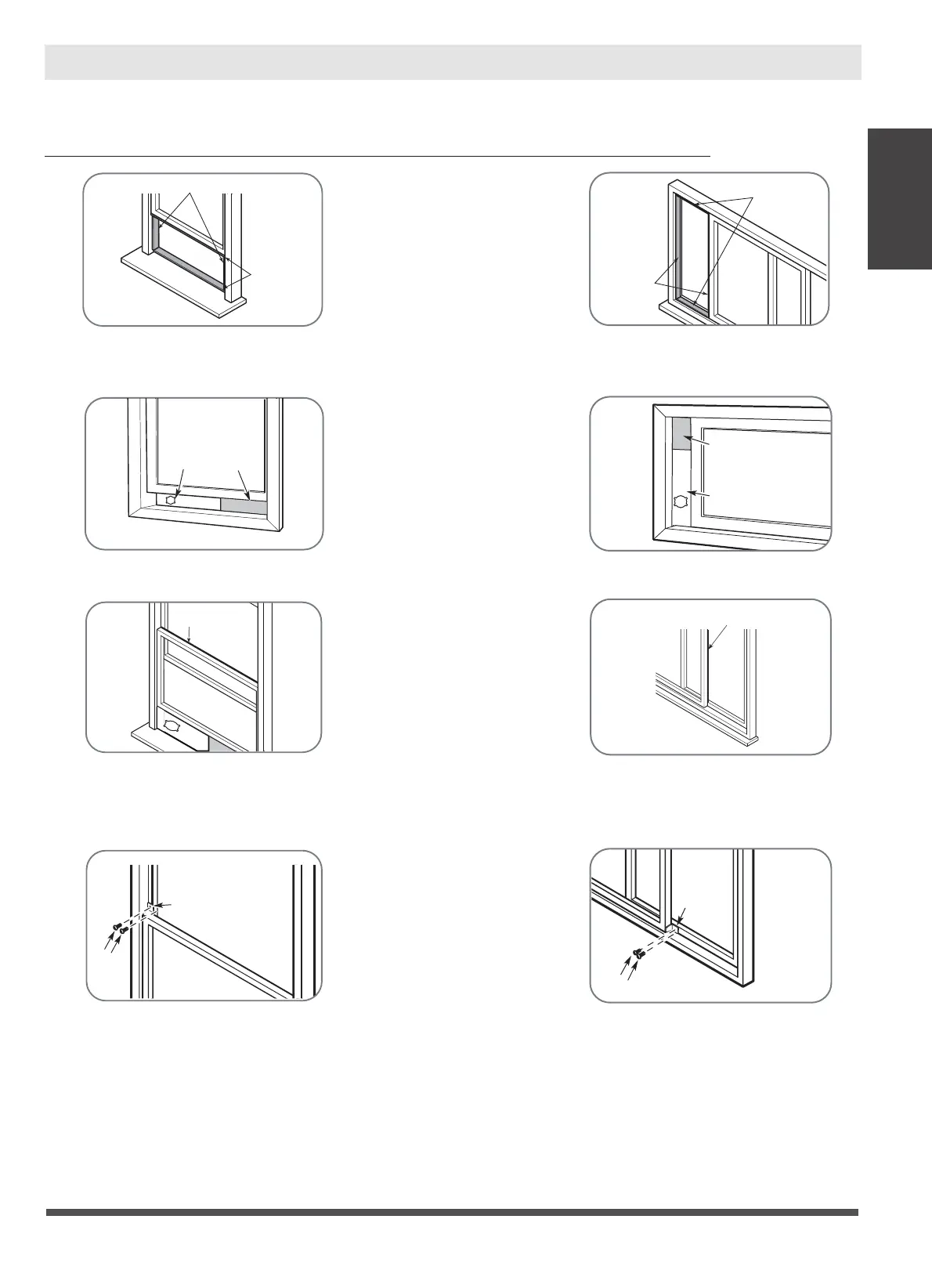

Typ 1: Hängefenster- oder Schiebefenster-Montage (Für einige Modelle)
Schaumstoffdichtung B
(Mit Klebstoff-kürzer)
Schaumstof-
fdichtung A
(Mit Klebstoff)
Oder
Schaumstoffdichtung B
(Mit Klebstoff-kürzer)
Schaumstof-
fdichtung A
(Mit Klebstoff)
1. Schneiden Sie die Schaumstoff-Dichtungsstreifen A und B auf die richtige Länge zu
und befestigen Sie sie wie abgebildet am Fensterflügel und -rahmen.
Fensters-
chieber A
Fensters-
chieber
B (falls
erforde-
rlich)
Oder
Fensterschieber B
(falls erforderlich)
Fensterschieber A
2. Setzen Sie die Fensterschieberbaugruppe in die Fensteröffnung ein.
Schaumstoffdichtung C
(Ohne Klebstoff)
Oder
Schaumstoffdichtung C
(Ohne Klebstoff)
3. Schneiden Sie den nichtklebenden Schaumdichtungsstreifen C passend auf die
Breite (oder Höhe) des Fensters zu. Fügen Sie die Dichtung zwischen Glas und
Fensterrahmen ein, um zu verhindern, dass Luft und Insekten in den Raum gelangen.
Sicherheitshalterung
2 Schr-
auben
Oder
2 Schrauben
Sicherhei-
tshalterung
4. Befestigen Sie bei Bedarf die Sicherheitshalterung mit zwei Schrauben wie
abgebildet.
Installations-
anleitung
DE
