Seite 20
►
Oder

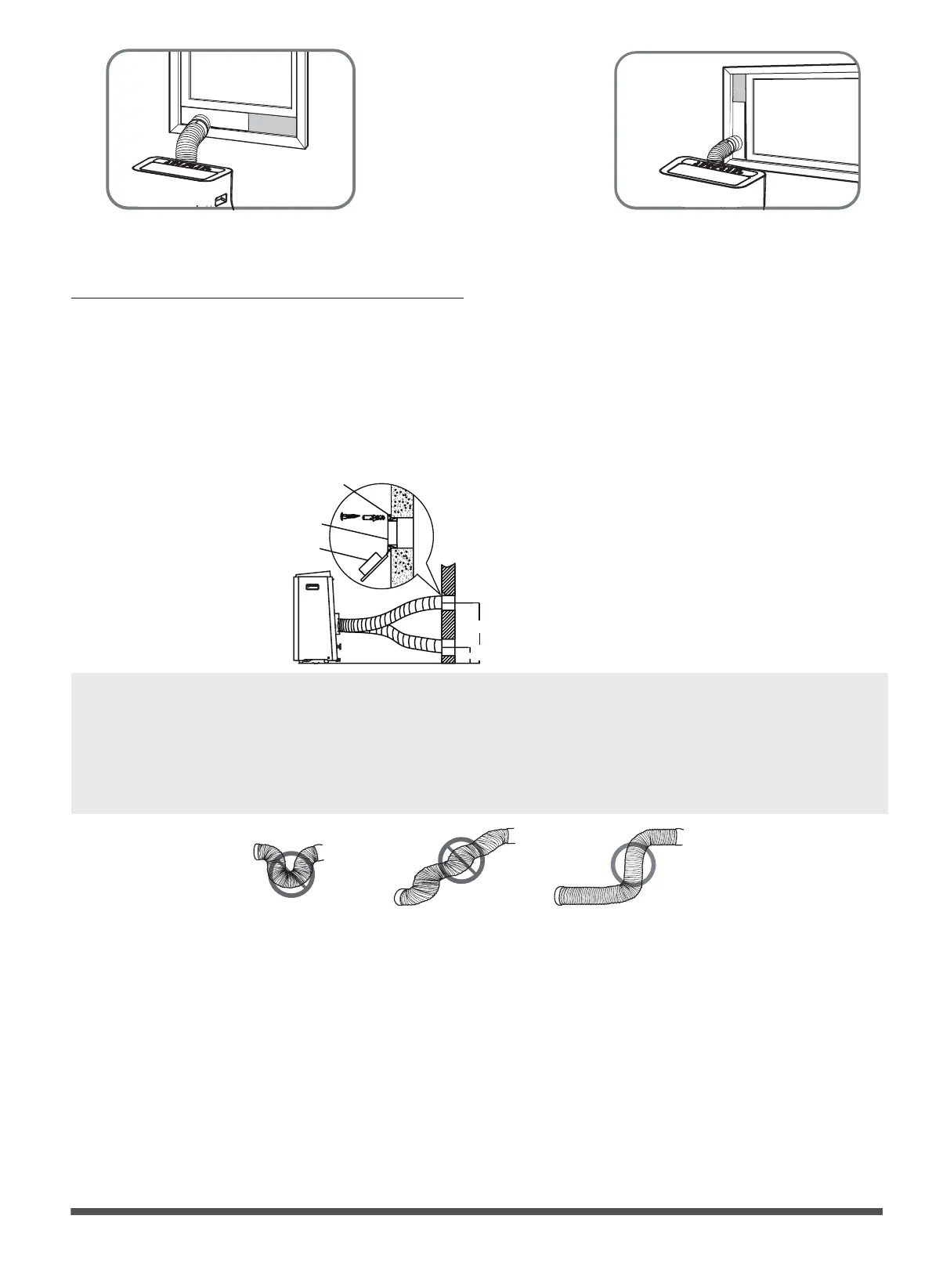

5. Setzen Sie den Fensterschieberadapter in das Loch des Fensterschiebers ein.
Typ 2: Wandmontage (Für einige Modelle)
1. Schneiden Sie ein 125 mm (4,9 Zoll) großes Loch in die Wand für den
Wandabluftadapter B.
2. Befestigen Sie den Wandabluftadapter B mit den vier im Kit enthaltenen Dübeln und
Schrauben an der Wand.
3. Schließen Sie die Abgasschlauchbaugruppe (mit Wandabluftadapter A) an den
Wandabluftadapter B an.
Position des
Spreizankers
Wandabluftadapter B
Adapterkappe
HINWEIS: Decken Sie das Loch
mit der Adapterkappe ab,
wenn es nicht verwendet wird.
Max. 120 cm oder 47 inch
Max. 30cm oder 12 inch
HINWEIS: Um eine ordnungsgemäße Funktion zu gewährleisten, sollte der Schlauch
NICHT überdehnt oder gebogen werden. Stellen Sie sicher, dass es keine Hindernisse
um den Auslass des Abgasschlauchs (im Bereich von 500 mm) gibt, damit die
Abgasanlage ordnungsgemäß funktioniert. Alle Abbildungen in diesem Handbuch
dienen nur der Erläuterung. Ihre Klimaanlage kann etwas anders sein. Die tatsächliche
Form ist maßgeblich.
DE
