Comfee Smart Cool 7000-1 - Page 71

◄
Pagina 19
►
MODEL B
1+
2：
1+2+
3：
1+2+3+
4：
1+
4：
Vóór het assembleren
Schuiframen
Schuiframen
Bout
Bout Bout
Bout Bout
Bout
Bout
MODEL C
1+
2：
1+2+
3：
Vóór het assembleren
Schuiframen
Na het assembleren
Bout
Bout
Bout

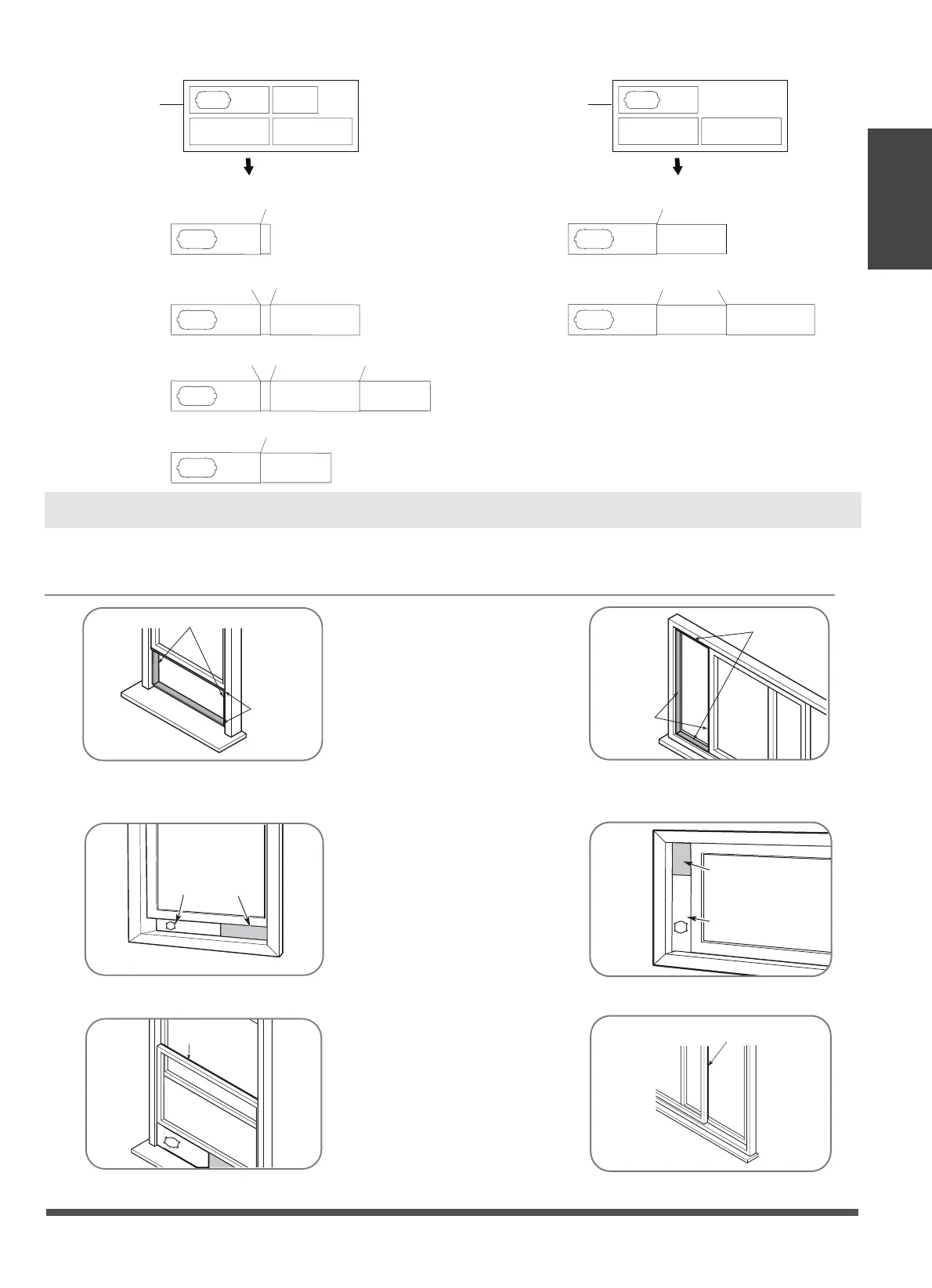

Installatie
OPMERKING: Zodra de assemblage van de Uitlaatslang en de Verstelbare verschuiver voor het
raam zijn voorbereid, moet u een van de volgende twee installatiemethoden kiezen.
Type 1: Installatie van een opgehangen raam of schuifraam (voor sommige modellen)
Schuim afdichting B
(Kleefmiddeltype - korter)
Schuim afdi-
chting A
(Kleefmid-
deltype)
of
Schuim afdichting B
(Kleefmiddeltype - korter)
Schuim afdi-
chting A
(Kleefmid-
deltype)
1. Zaag de plakkende schuimafdichtingen van de A en B-stroken op de juiste lengte, en
sluit ze aan op het schuifraam en frame zoals geïllustreerd.
Schuifraam
A
Schuifraam
B (indien
nodig)
of
Raamschuif B
(indien nodig)
Schuifraam A
2. Steek de assemblage van de schuiver voor het raam in de raamopening.
Schuimafdichting C
(niet-klevend type)
of
Schuimafdichting C
(niet-klevend type)
Installatie instructies
NL
