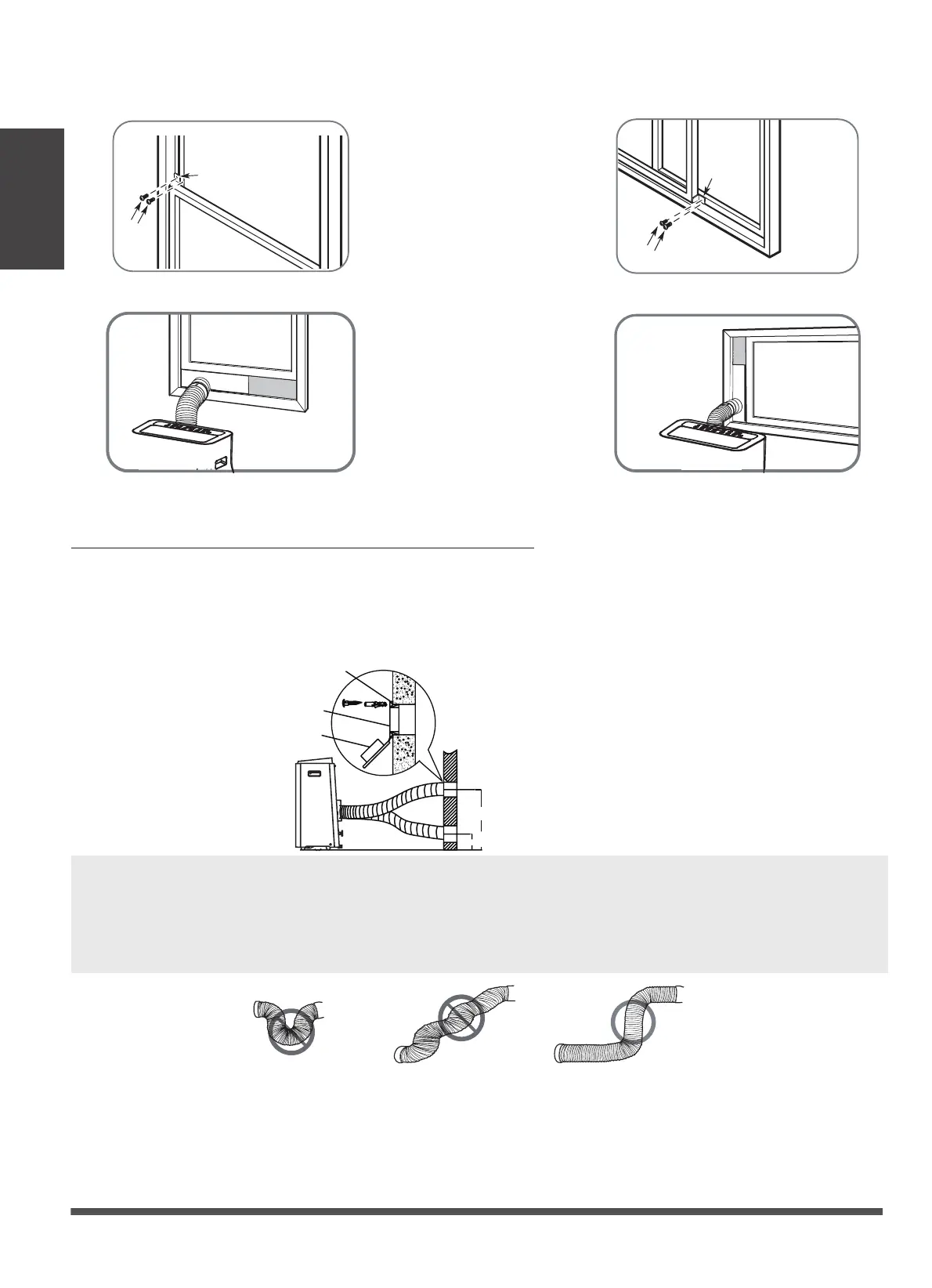

3. Snijd de niet-klevende C-strip van schuimrubber zo af zodat deze overeenkomt met
de breedte (of hoogte) van het raam. Steek de afdichting tussen het glas en het
frame om te voorkomen dat lucht en insecten de kamer binnenkomen.
Beugel
2
schro-
even
of
2 schroeven
Beugel
4 Installeer indien gewenst de beveiligingsbeugel met 2 schroeven, zoals afgebeeld.
of
5. Steek de adapter van de verschuiver voor het raam in het gat van de schuiver voor
het raam.
Type 2: Wandinstallatie (voor sommige modellen)
1. Snijd een gat van 125 mm (4,9 inch) in de muur voor de Muuruitlaatadapter B.
2. Bevestig de Muuruitlaatadapter B aan de muur met de vier meegeleverde ankers en
schroeven.
3. Sluit de uitlaatslang (met de Muuruitlaatadapter A) aan op de Muuruitlaatadapter B.
Positie
uitzettingsanker
Wandafvoeradapter B
Adapter kap
OPMERKING: Dek het gat af
met de adapterdop wanneer u
deze niet gebruikt.
Max. 120 cm of 47 inch
Max. 30 cm of 12 inch
OPMERKING: Voor een goede werking mag u de slang NIET te ver uitrekken of buigen.
Controleer of er een obstakels zitten rondom de luchtuitlaat van de uitlaatslang
(rondom 500mm) zodat het uitlaatsysteem goed functioneert. Alle illustraties in
deze gebruiksaanwijzing zijn er alleen ter demonstratie. Uw airconditioner kan ietwat
afwijken. De daadwerkelijke vorm heeft voorrang.
