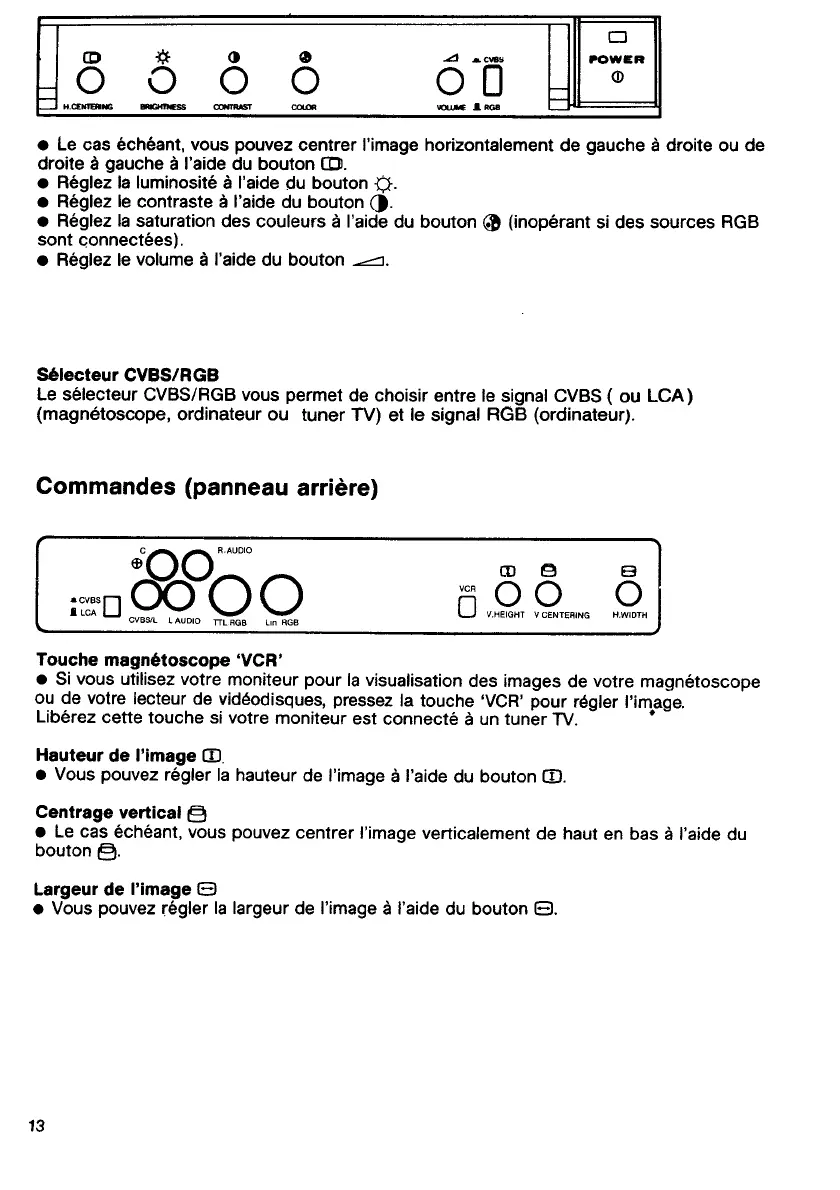

• Le cas echeant, vous pouvez centrer I'image horizontalement de gauche a droite ou de
droite a gauche a I'aide du bouton CD.
• Reglez la luminosite a I'aide du bouton -Q-.
• Reglez le contraste a I'aide du bouton (J.
• Reglez la saturation des couleurs a I'aide du bouton ® (inoperant si des sources RGB
sont connectees).
• Reglez le volume a I'aide du bouton ^--i
Selecteur CVBS/RGB
Le selecteur CVBS/RGB vous permet de choisir entre le signal CVBS ( ou LCA)
(magnetoscope, ordinateur ou tuner TV) et le signal RGB (ordinateur).
Commandes (panneau arriere)
C^^
^b^
R.
AUDIO
CVBS/L
LAUDIO
TTL.BGB
Lin.
RGB
CD Q B
raOO
O
V.HEIGHT V-CENTERING H.WIDTH
D
Touche magnetoscope 'VCR*
• Si vous utilisez votre moniteur pour la visualisation des images de votre magnetoscope
ou de votre lecteur de videodisques, pressez la touche 'VCR' pour regler I'image.
Liberez cette touche si votre moniteur est connecte a un tuner TV. *
Hauteur de I'image CD.
• Vous pouvez regler la hauteur de I'image a I'aide du bouton CD.
Centrage vertical @
• Le cas echeant, vous pouvez centrer I'image verticalement de haut en bas a I'aide du
bouton Q.
Largeur de I'image O
• Vous pouvez regler la largeur de I'image a I'aide du bouton 0.
