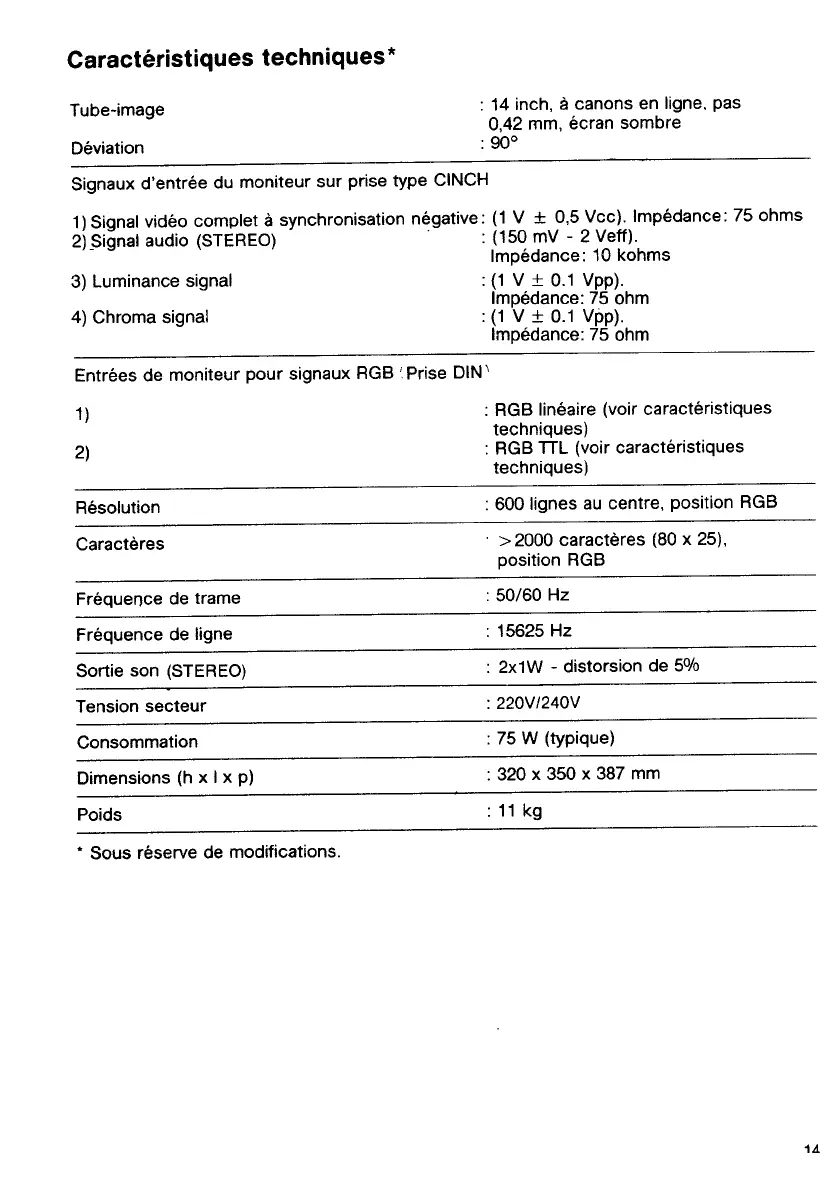

Caracteristiques
techniques'
Tube-image
Deviation
: 14 inch, a canons en ligne, pas
0,42 mm, ecran sombre
:90°
Signaux d'entree du moniteur sur prise type CINCH
1)
Signal
video
complet
a
synchronisation
negative:
(1
V
+
0,5
Vcc).
Impedance:
75
ohms
2)
Signal
audio
(STEREO)
:
(150
mV
-
2
Veff).
Impedance: 10 kohms
3) Luminance signal : (1 V ± 0.1 Vpp).
Impedance: 75 ohm
4) Chroma signal : (1 V ± 0.1 Vpp).
Impedance: 75 ohm
Entrees de moniteur pour signaux RGB (Prise DIN I1
D
:
2)
Resolution
Caracteres
Frequence de trame
Frequence de ligne
Sortie son (STEREO)
Tension secteur
Consommation
Dimensions (h x I x p)
Poids
* Sous reserve de modifications.
RGB lineaire (voir caracteristiques
techniques)
RGB TTL (voir caracteristiques
techniques)
600 lignes au centre, position RGB
>2000 caracteres (80 x 25),
position RGB
: 50/60 Hz
15625 Hz
2x1 W - distorsion de 5%
: 220V/240V
75 W (typique)
320 x 350 x 387 mm
11 kg
