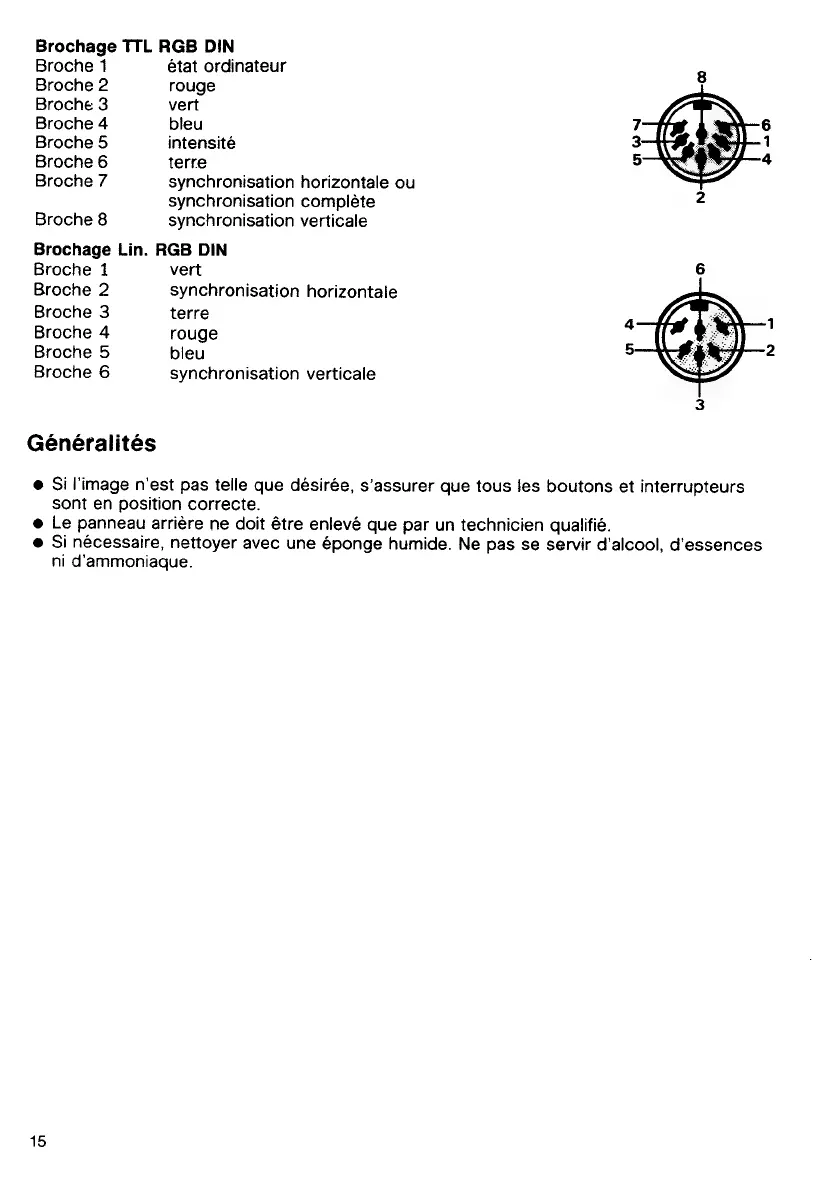

Brochage TTL RGB DIN
Broche 1 etat ordinateur
Broche 2 rouge
Broche 3 vert
Broche 4 bleu
Broche 5 intensite
Broche 6 terre
Broche 7 synchronisation horizontale ou
synchronisation complete
Broche 8 synchronisation verticale
Brochage Lin. RGB DIN
Broche 1 vert
Broche 2 synchronisation horizontale
Broche 3 terre
Broche 4 rouge
Broche 5 bleu
Broche 6 synchronisation verticale
Generalites
• Si I'image n'est pas telle que desiree, s'assurer que tous les boutons et interrupteurs
sont en position correcte.
• Le panneau arriere ne doit etre enleve que par un technicien qualifie.
• Si necessaire, nettoyer avec une eponge humide. Ne pas se servir d'alcool, d'essences
ni d'ammoniaque.
15
