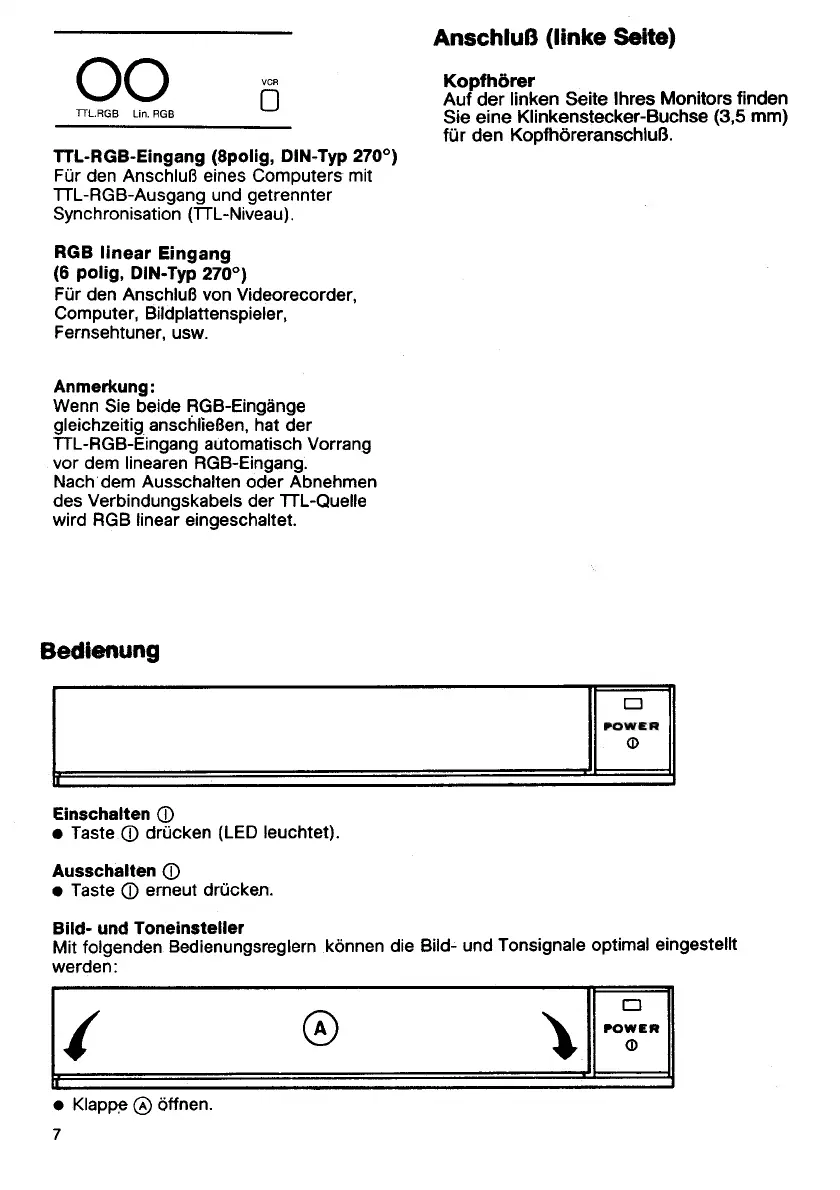

Commodore 1084S - Front View Controls

oo
TTLRGB Lin. RGB
D
TTL-RGB-Eingang (8polig, DIN-Typ 270°)
Fur den AnschluB eines Computers mit
TTL-RGB-Ausgang und getrennter
Synchronisation (TTL-Niveau).
RGB linear Eingang
(6 polig, DIN-Typ 270°)
Fur den AnschluB von Videorecorder,
Computer, Bildplattenspieler,
Femsehtuner, usw.
AnschluB (linke Seite)
Kopfhorer
Auf der linken Seite Ihres Monitors finden
Sie eine Klinkenstecker-Buchse (3,5 mm)
fur den KopfhdreranschluB.
Anmerkung:
Wenn Sie beide RGB-Eingange
gleichzeitig anschlieBen, hat der
TTL-RGB-Eingang automatisch Vorrang
vor dem linearen RGB-Eingang.
Nach dem Ausschalten oder Abnehmen
des Verbindungskabels der TTL-Quelle
wird RGB linear eingeschaltet.
Bedienung
POWER
Einschalten ©
• Taste ® driicken (LED leuchtet).
Ausschalten Q
• Taste (D erneut drucken.
Bild- und Toneinsteller
Mit folgenden Bedienungsreglern konnen die Bild- und Tonsignale optimal eingestellt
werden:
/
©
\
D
POWER
<D
Klappe ® offnen.
