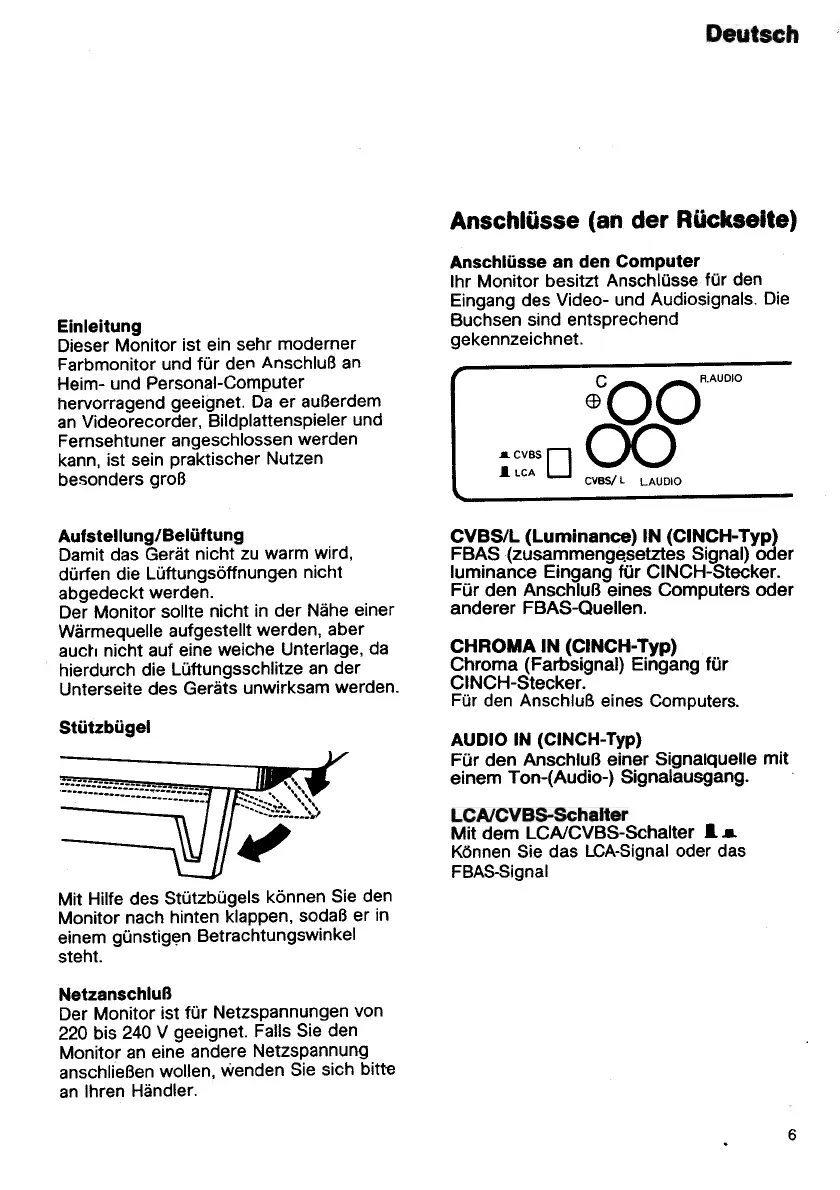

Commodore 1084S - Control Locations and Functions

Deutsch
Einleitung
Dieser Monitor ist ein sehr moderner
Farbmonitor und fur den AnschluB an
Heim- und Personal-Computer
hervorragend geeignet. Da er auBerdem
an Videorecorder, Bildplattenspieler und
Femsehtuner angeschlossen werden
kann, ist sein praktischer Nutzen
besonders groB
Aufstellung/Beliiftung
Damit das Gerat nicht zu warm wird,
diirfen die Luftungsoffnungen nicht
abgedeckt werden.
Der Monitor sollte nicht in der Nahe einer
Warmequelle aufgestellt werden, aber
auch nicht auf eine weiche Unterlage, da
hierdurch die Luftungsschlitze an der
Unterseite des Gerats unwirksam werden.
Stiitzbiigel
Mit Hilfe des Stutzbugels konnen Sie den
Monitor nach hinten klappen, sodaB er in
einem gunstigen Betrachtungswinkel
steht.
NetzanschluB
Der Monitor ist fur Netzspannungen von
220 bis 240 V geeignet. Falls Sie den
Monitor an eine andere Netzspannung
anschlieBen wollen, wenden Sie sich bitte
an Ihren Handler.
Anschlusse (an der Riickseite)
Anschliisse an den Computer
Ihr Monitor besitzt Anschlusse fur den
Eingang des Video- und Audiosignals. Die
Buchsen sind entsprechend
gekennzeichnet.
•oo
;cvbs|-|
(JO
J. LCA | |
CVBS/ L L.AUDIO
CVBS/L (Luminance) IN (CINCH-Typ)
FBAS (zusammengesetztes Signal) Oder
luminance Eingang fur CINCH-Stecker.
Fur den AnschluB eines Computers oder
anderer FBAS-Quellen.
CHROMA IN (CINCH-Typ)
Chroma (Farbsignal) Eingang fiir
CINCH-Stecker.
Fiir den AnschluB eines Computers.
AUDIO IN (CINCH-Typ)
Fur den AnschluB einer Signaiquelle mit
einem Ton-(Audio-) Signalausgang.
LCA/CVBS-Schalter
Mitdem LCA/CVBS-Schalter E*
Konnen Sie das LCA-Signal oder das
FBAS-Signal
