预安装的下倾安装架
• 安装架的上下面互相平行。
（完全折叠状态）

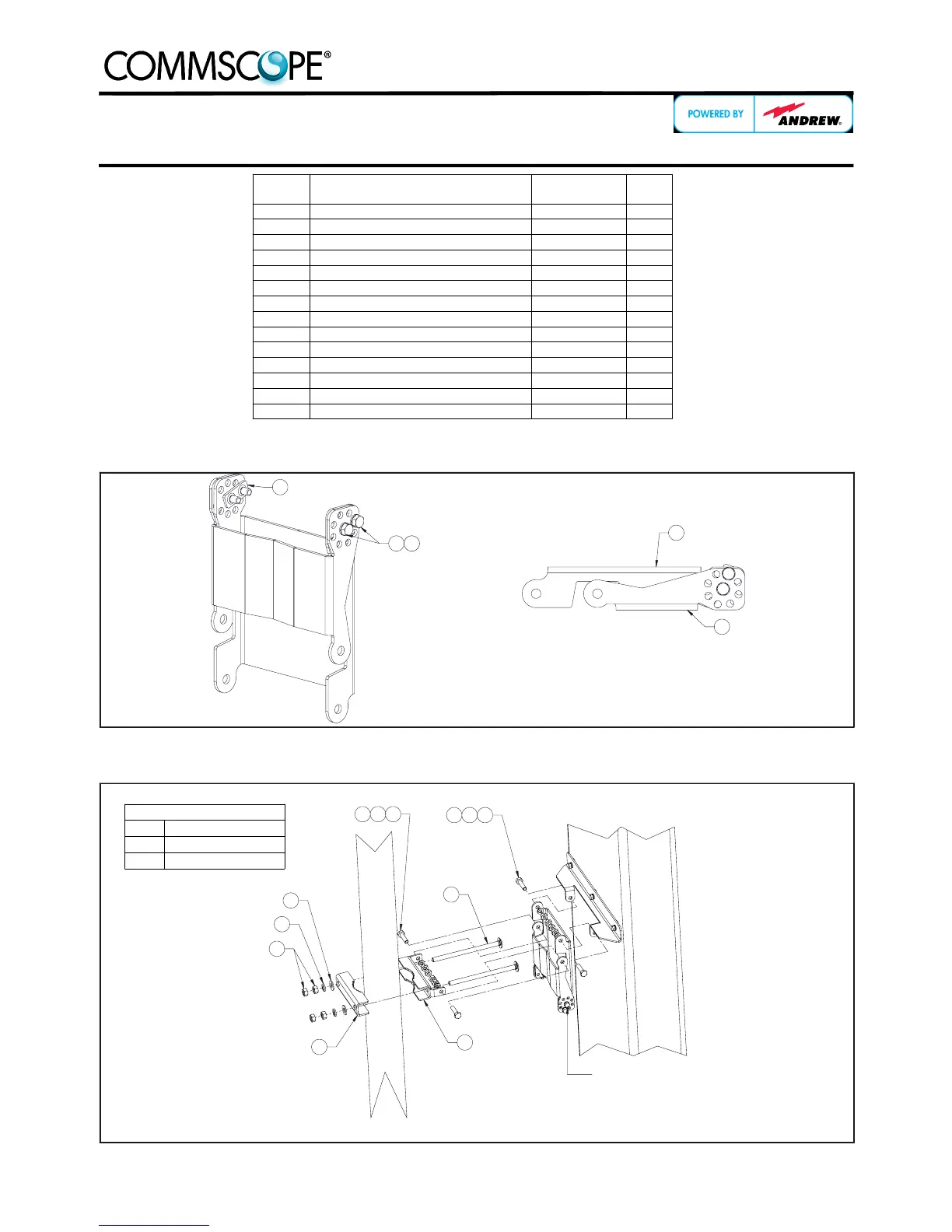

零件清单
5
M8螺栓
7
3
4
10
14
注意：在将安装架安装到天线上之前，先将
M12螺栓及平垫圈插入带凸耳式安装架。
M10螺栓
M10螺栓
M12螺栓
中部支架安装
两孔螺纹板
6
关键 ：在将安装架安装到抱杆前，
确认安装架在预安装状态
（完全折叠）。
1
2
11
13
12
1098
98
序号 描述 数量 单位
1 抱杆安装支架 1 个
2 抱杆安装支架 1 个
3 下倾安装支架 1 个
4 下倾安装支架 1 个
5 M8X25六角螺栓，不锈钢 4 个
6 M8弹垫，热镀锌碳钢 4 个
7 两孔螺纹板M8X1.25 2 个
8 M10六角螺母，热镀锌碳钢 8 个
9 M10弹垫，热镀锌碳钢 4 个
10 M10X40六角螺栓，热镀锌碳钢 4 个
11 M12六角螺母，热镀锌碳钢 4 个
12 M12平垫，13X28X2.5热镀锌碳钢 2 个
13 M12弹垫，热镀锌碳钢 2 个
14 M12X200马车螺栓，热镀锌碳钢 2 个
最大扭力
M8
15N.m (11ft.lbs)
M10
37N.m (27ft.lbs)
M12
58N.m (43ft.lbs)
BSAMNT系列安装架适用于
圆柱抱杆（直径为60-115mm）应用于重型天线
安装说明
安德鲁培训学院提供安装培训
。
公告 639834 • 修订版 A • 2014 年 12 月 • 第 1 页 共 2 页
平板宽天线安装架
