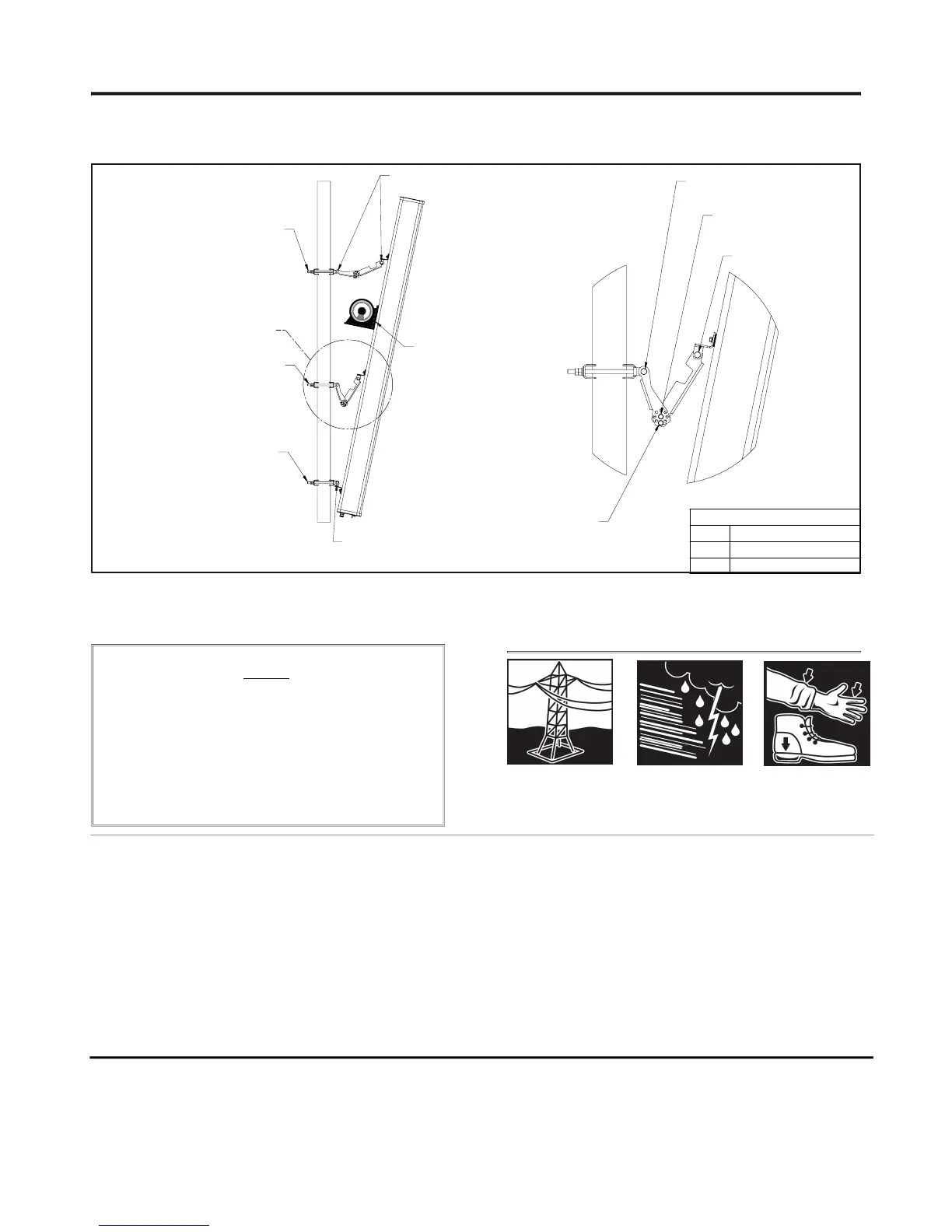

使用倾角罗盘调节天线角度
调节天线倾角
•
旋松枢轴螺栓
（不要移除）。
•
移除调节螺栓。
•
调节天线角度
（用倾角罗盘）。
•
重新安装调节螺栓。
先安中间的支架
•
重新旋紧所有螺栓。
BSAMNT 安装架
（接第1页）
公告 639834
• 修订版 A • 2014 年 12 月 • 第 2 页 共 2 页
安全事项
天线的安装、维护或拆卸都需要由经验丰富的合格技术人员进行
操作。康普（CommScope）安装说明是专为这些安装人员编写的。
天线系统应由合格人员每年检查一次，以确定设备的安装、维护
和状况良好。
对于因不当或不安全安装导致的任何后果，康普概不负责。
在现场安装时，务必关掉发射设备。遵从此页所显示的所有适用
的安全措施。
请勿安装在电源线附件。电源
线、电话线和拉线外观相同，
任何导线度可能致人触电身亡。
请勿在有雨、有风或者所在
区域有闪电或雷声时安装，
请勿使用金属梯子。
请穿上有橡胶鞋底和橡胶跟的鞋
子。请穿有长袖衬衫和橡胶手套
的防护服。
M10枢轴螺栓
（仅旋松）
细节 A
M10枢轴螺栓
（仅旋松）
M10枢轴螺栓
（仅旋松）
M8调节螺栓
外周位置
(移除后调节倾角)
M10枢轴螺栓
（仅旋松）
A
(BSAMNT-1)
(BSAMNT-M)
(BSAMNT-1)
M8枢轴螺栓
中间位置
（仅旋松）
CommScope
24小时客户支持
1100 CommScope Place SE P.O. Box 339, Hickory, NC 28603-0339
北美：
: +1-800-255-1479 (免服务费)
(828) 324-2200 (800) 982-1708 其他国家：: +1-779-435-6500
www.commscope.com/andrew
电子邮件
: acicustomersupportcenter@commscope.com
注意: CommScope 公司申明对于不恰当或不安全的安装、检验、维修或拆卸操作所导致的后果不负任何义务和责任。
© 2014 CommScope Bulletin 639834
最大扭力
M8
15N.m (11ft.lbs)
M10
37N.m (27ft.lbs)
M12
58N.m (43ft.lbs)
