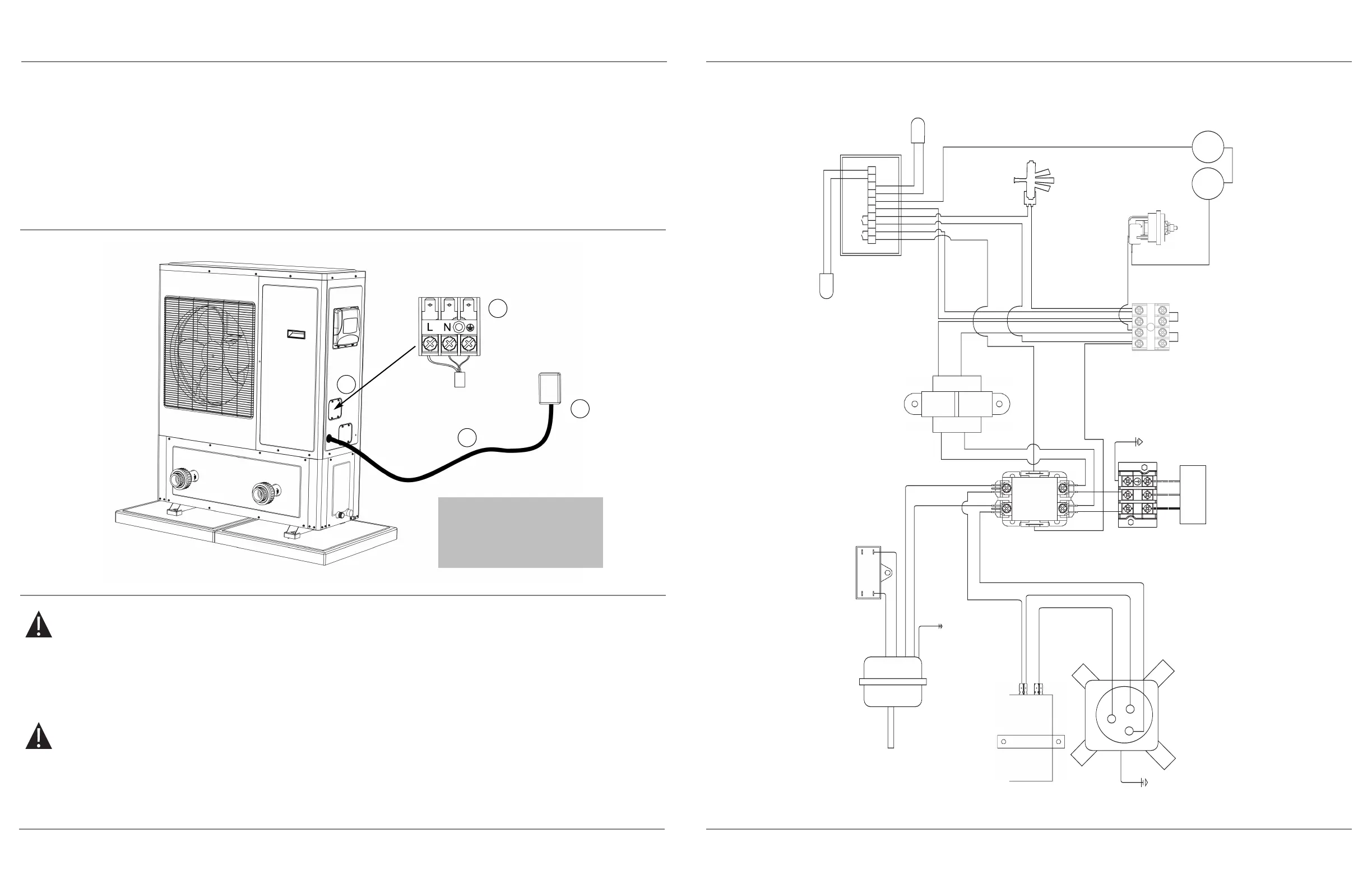

Competition 30HPRA-E - CONEXIÓN DE LOS CONDUCTORES ELÉCTRICOS; WIRING SCHEMATIC

A
B
C
D
Bomba de calor eléctrica de bajo consumo _58 Heat pump pool heater _13
WIRING SCHEMATIC
30HPRA-E
50HPRA-E
Fan Motor #1
Capacitor Motor
Contactor Coil: 24V
240V - 24V Transformer
1
23
4
Water Pressure Switch
Low Pressure Switch
High Pressure Switch
Terminal Block
Yellow
Blue
White
Brown
Yellow/Green
Water Sensor
Temperature Controller
Red
White
Blue
Orange
1
2
3
456
7
89
10
Capacitor Compressor
Compressor
Green
Power Supply
~220-240V - 50Hz
Yellow/Green
White
Blue
Red
Blue
CR
S
White
Brown
Blue
White
Orange
L
N
Blue
B
l
u
e
Red
Reversing Valve
Defrost sensor
Red
Blue
Yellow/
Green
White
CONEXIÓN DE LOS CONDUCTORES ELÉCTRICOS
Todos los cables deben conectarse como se ve en el diagrama de cableado que se encuentra en la parte interior de la
tapa superior de la bomba de calor.
Debe instalarse un interruptor de alimentación cerca del aparato, en el exterior, para poder cortar fácilmente la
corriente que va a la bomba de calor.
ADVERTENCIA
Hacer funcionar el aparato cuando la tensión de línea es incorrecta constituye una situación de abuso que afecta la
fiabilidad y el funcionamiento del aparato. No instale la bomba de calor en un lugar sujeto a fluctuaciones de fase y de
voltaje superiores a los límites permitidos.
ADVERTENCIA
Corte la alimentación del interruptor principal antes de empezar la instalación.
A: Desconectador
B: Conductor eléctrico
C: Tapa delantera
D: Bloque de terminales
